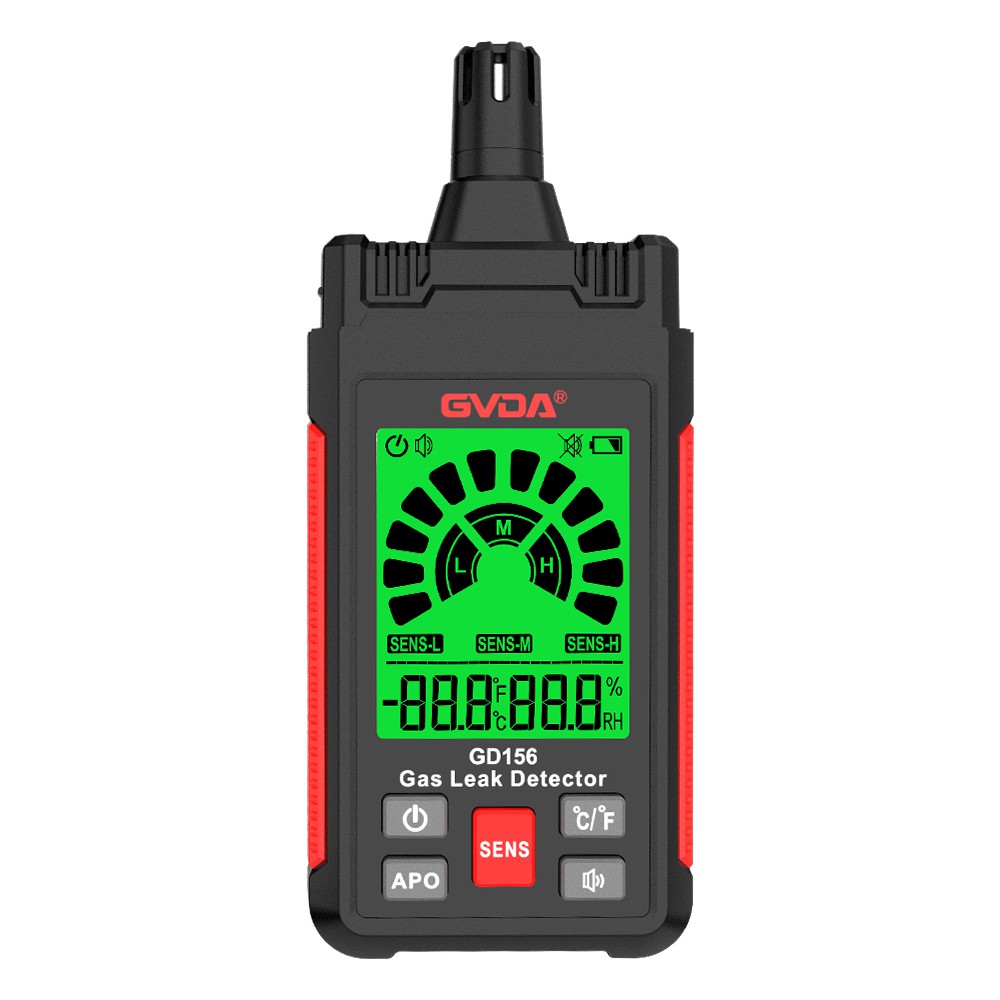

Yanıcı gaz dedektörü iki bölümden oluşur: algılama ve algılama, algılama ve algılama fonksiyonları ile.
1. Tespit kısmı
Yanıcı gaz dedektörünün algılama kısmının prensibi, cihazın sensörünün bir algılama köprüsü oluşturmak için bir algılama elemanı, sabit bir direnç ve sıfır ayarlı bir potansiyometre kullanmasıdır. Köprü, taşıyıcı katalitik eleman olarak platin tel kullanır. Elektrifikasyondan sonra, platin telin sıcaklığı çalışma sıcaklığına yükselir ve hava, doğal difüzyon veya diğer yöntemlerle elemanın yüzeyine ulaşır. Havada yanıcı gaz olmadığında köprü devresinin çıkışı sıfırdır. Havadaki yanıcı gaz algılama elemanına yayıldığında, algılama elemanının sıcaklığını artıran ve platin telin direncini artıran katalitik etki nedeniyle alevsiz yanma meydana gelir. , böylece köprü devresi dengesizdir, böylece bir voltaj sinyali çıkışı olur, bu voltajın büyüklüğü yanıcı gaz konsantrasyonuyla orantılıdır, sinyal yükseltilir, analogdan dijitale dönüşüm ve konsantrasyon yanıcı gaz sıvı göstergesi aracılığıyla görüntülenir.
2. Tespit kısmı
Algılama bölümünün prensibi, ölçülen yanıcı gaz konsantrasyonu sınır değeri aştığında, yükseltilmiş köprü çıkış voltajı ve devre, voltaj karşılaştırıcısı aracılığıyla ayarlanan voltajı tespit eder, kare dalga üreteci, kontrol etmek için bir dizi kare dalga sinyali verir. ses, Işık algılama devresi, buzzer sürekli ses üretir, ışık yayan diyot yanıp söner ve bir algılama sinyali verilir. Yanıcı gaz dedektörü prensibinden, elektromanyetik girişim meydana gelirse, algılanan sinyalin etkileneceği ve veri sapması meydana geleceği görülebilir; ekipmanın bağlantısının kesilmesine neden olacak bir çarpışma veya titreşim olursa algılama başarısız olur; ortam çok nemliyse veya ekipman su basmışsa, yanıcı gaz dedektörünün kısa devre yapmasına veya hat direnç değerinin değişmesine neden olabilir ve bir algılama hatası meydana gelebilir.
Özetle yanıcı gaz dedektörünün bileşenidir. Ancak, yanıcı gaz dedektörlerinin farklı türleri nedeniyle, farklı yerlerde farklı yanıcı gaz dedektörleri kullanmalıyız. Kömür gazı, doğal gaz ve sıvılaştırılmış gaz kullanılan yerlerde yarı iletken tip yanıcı gaz dedektörleri, yanıcı gaz ve yanıcı buhar yayan endüstriyel yerlerde ise katalitik yanıcı gaz dedektörleri kullanılmalıdır.
