Devre parametrelerini ölçmede multimetre ve osiloskop arasındaki fark
İş ihtiyaçları nedeniyle, devre kartlarını lehimlerken ve devre hatalarını giderirken hem multimetreleri hem de osiloskopları kullandım. Dürüst olmak gerekirse, multimetre ile çözülemeyen problemler kullanılmadığı sürece, normal çalıştığımda multimetreleri osiloskoplardan daha sık kullandığımı hissediyorum. Çözmek için bir osiloskop kullanın. Genelde elimde iki multimetre bulunur, biri analog işaretçi, diğeri dijital.
işaretçi multimetre
Analog işaretçi multimetre, bazı özel durumlarda hala çok güçlüdür. Örneğin, işaretlenmemiş triodun PNP mi yoksa NPN mi olduğuna karar vermek için genellikle işaretçi multimetreyi kullanırım. Triodun iletimde olması çok uygundur; MOS tüpünün tahliye (D), kaynak (S) ve geçidinin (G) üç kutbunun polaritesini ve kalitesini yargılamak için bir işaretçi multimetre de kullanabilirsiniz.

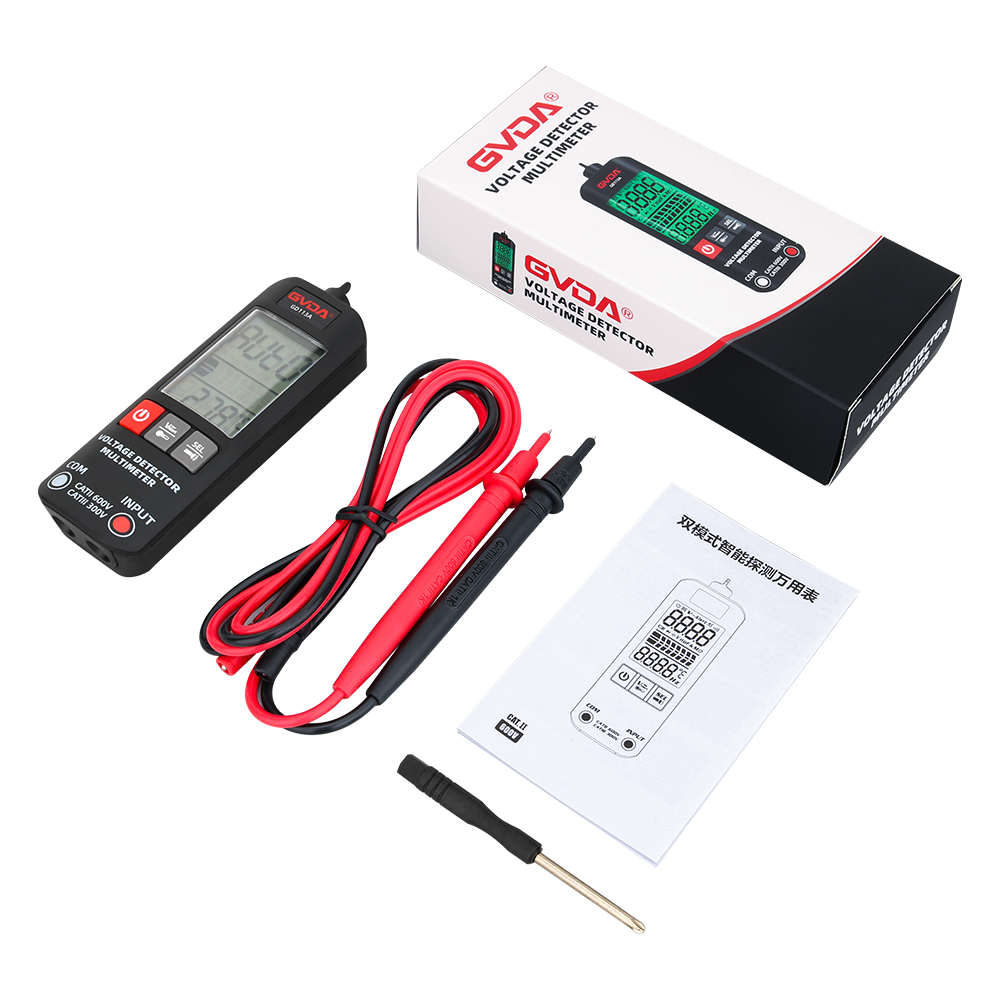

dijital multimetre
Dijital multimetreler, yüksek hassasiyetleri, ölçülen değerlerin uygun şekilde okunması ve güçlü aşırı yük kapasitesi ile bilinir. Devre kartlarındaki voltajı, akımı ve direnci ölçerken genellikle dijital multimetreler kullanırım. Dijital multimetre gerilim ve akımı ölçerken tutma işlevine sahip olduğundan, ölçüm okumaları için çok uygundur. Bu nedenle, devre kartını onarırken ve hata ayıklarken genellikle ilgili "güçlerine" göre kombinasyon halinde kullanılırlar.
Osiloskopun ana rolü
Az önce multimetrenin yapabileceği işten bahsettim ve şimdi osiloskoptan bahsediyoruz. Uygunsuz bir örnek verelim. Multimetre, doktorların bir doktora görünmek için dışarı çıktıklarında genellikle yanlarında taşıdıkları steteskopun eşdeğeridir. Taşıması kolaydır ancak sınırlı işlevleri vardır. Gerilim, akım, direnç ve triyot tipi gibi yalnızca sınırlı işlevleri ölçebilir; Gelişmiş CT makineleri güçlüdür ve insan vücudunun herhangi bir bölümünü kontrol edebilir, ancak pahalıdırlar. O halde biz elektronik tamircilerin kullandığı osiloskoplar bu aletin benzeridir. Osiloskop çeşitlerine gelince, genel olarak iki tip vardır, biri analog osiloskoplar, diğeri ise dijital osiloskoplar. Ortak özellikleri, sadece devrenin gerilimini ve akımını ölçebilmeleri değil, aynı zamanda gerilimin veya akımın dalga biçimini, fazını, periyodunu ve frekansını ve devre kartının diğer birçok parametresini de ölçebilmeleridir. Bu açıdan osiloskopun "becerisi" daha güçlüdür.
Özellikle dijital devrelerde, "geçici" kısa ömürlü sinyalleri yakalamak gerektiğinde, osiloskop bu sefer sağ eldir ve "yakalama" süresi milisaniyelere, "yakalama" frekansına ulaşabilir. yüzlerce megahertz.
