Multimetrenin açma-kapama dişlisinin standardı ve çalışma prosedürü.

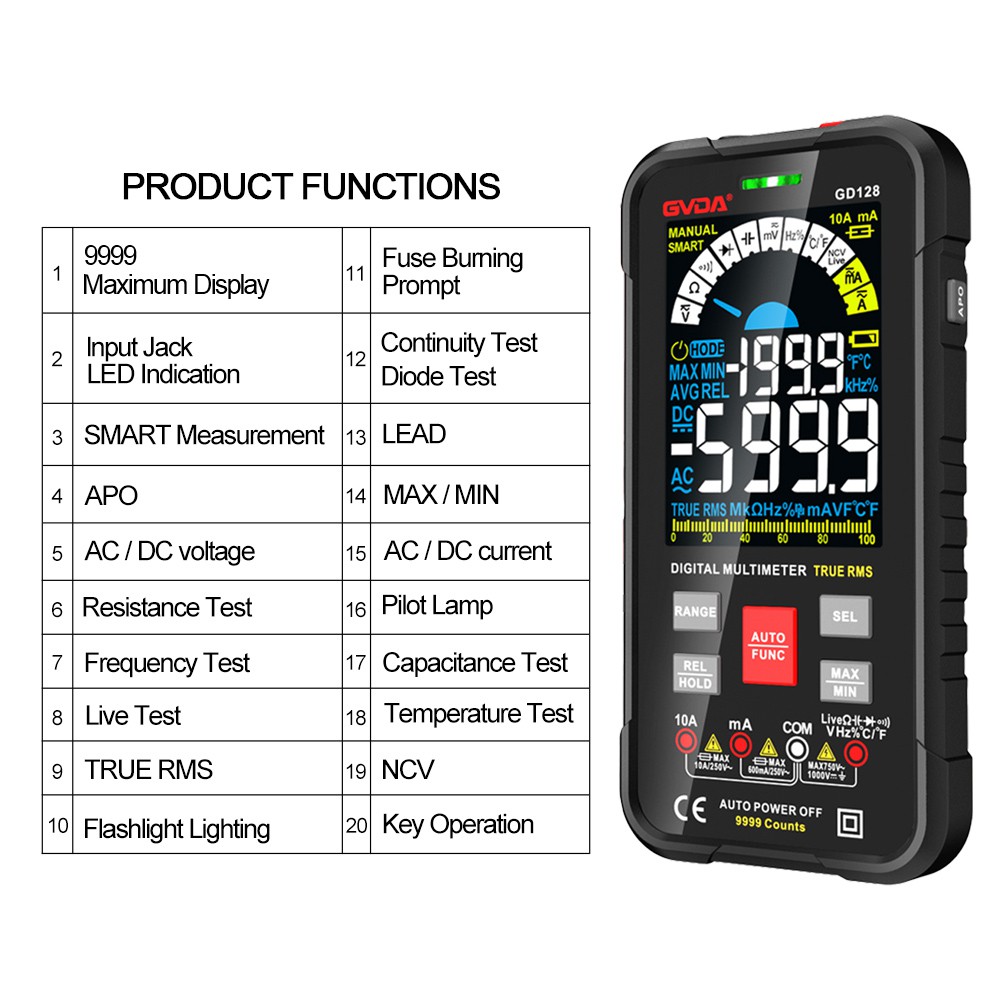

Açma-kapama konumu hemen hemen tüm multimetrelerde bulunan bir ölçüm modudur ve hattın açık mı kapalı mı (kısa devre) olduğunu ölçmek için kullanılır. Genelde buzzer ve led ışık kullanılmaktadır. Devrenin bağlı olduğunu belirten zil sesi duyulur veya LED ışığı yanar. Şekilde görüldüğü gibi kırmızı kutudaki işaret multimetrenin açma-kapama dişlisidir.
Açma-kapama dişli prensibi
Multimetre açma-kapama konumuna çevrildiğinde, bağlanan dahili devre: siyah test ucu dahili pilin negatif kutbuna, pilin pozitif kutbu ise küçük dirençli bir rezistansa bağlanır. ve direncin diğer ucu kırmızı test ucuna bağlanır. Dahili cıvıl cıvıl devre, dirençten tetikleme sinyalini alır. İki test ucu kısa devre yapmışsa veya aralarındaki direnç küçükse, ölçüm cihazının içindeki tetikleme direncindeki voltaj yüksektir ve bu nedenle bip sesini tetikler. İki test ucu arasındaki direnç büyükse, seri bağlı dahili tetikleme direncinin bölünmüş voltajı çok küçüktür ve bip sesi tetiklenemez.
Açma-kapama dosya standardı
Genel tanımıyla 80 ohm ve altı iletkendir, aksi takdirde iletken değildir. Yani multimetrenin kırmızı ve siyah test uçlarını bir hattın her iki tarafına bağlayın. Bu hattın direnci 80 ohm'un altında ise multimetre ses çıkaracak ve bu hattın iletken olduğunu düşünecektir.
