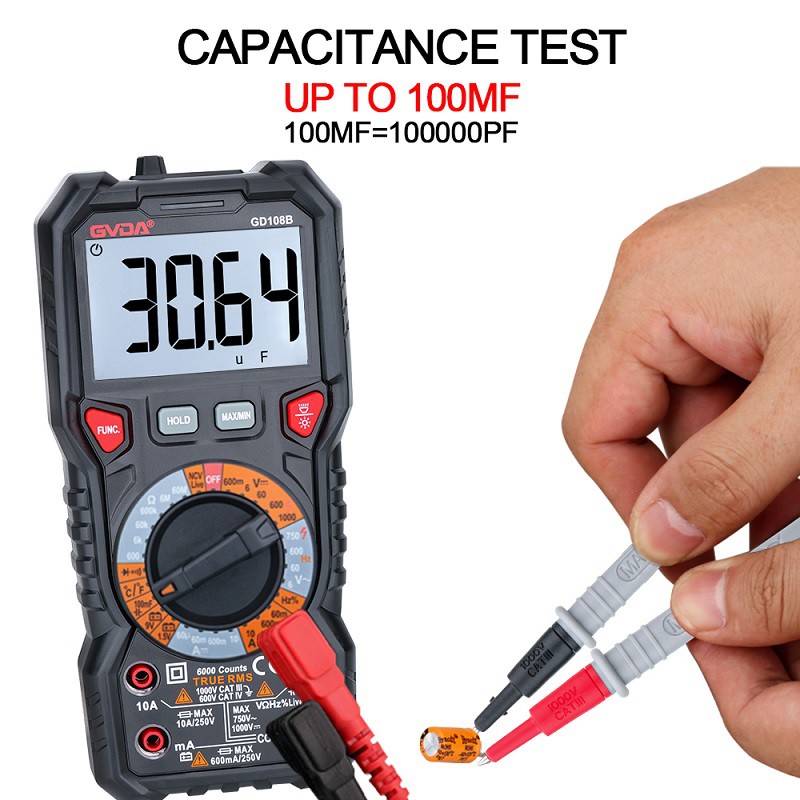

Bir devredeki kısa devreleri tespit etmek için multimetre nasıl kullanılır?
1) Önce gücü kapatın, multimetre fonksiyon anahtarını sesli uyarı moduna ayarlayın ve iki multimetre probunu test edilecek iki terminale yerleştirin. Kısa devre varsa, bir vızıltı sesi duyulacak ve küçük bir iletim voltajı değeri görüntülenecektir. Şu anda test edilen bu iki nokta arasında kısa devre var.
2) Bir devrenin izolasyonunun bir multimetre ile ölçülmesi, devrenin kısa devre olup olmadığını belirleyebilir. Örneğin tek fazın toprağa izolasyonu ölçülürken izolasyon değeri sıfır (metalik topraklama) veya çok düşük (metalik olmayan topraklama) ise faz hattının topraklandığı belirlenebilir. Topraklanmadığı takdirde yalıtım değeri çok yüksektir. Fazlar arası izolasyonu tekrar ölçün. Fazlar arası yalıtımın sıfır olması, devrenin iki fazı arasında kısa devre olduğunu gösterir.
3) Devrede güç olmadığından emin olun, direnç modunu kullanın (işaret ölçer RX10 modunda ve dijital ölçer açık/kapalı modundayken) ve iki ölçüm çubuğunu iki noktaya (veya iki kabloya) bağlayın. ölçülmek üzere. İşaretçi hareket etmiyorsa açık devredir, tamamen döndürülmüşse kısa devredir; Dijital sayaçtaki sayı değişmeden kalır ve kısa devre olduğunda ses duyulmaz. Kısa devre sesi duyulacak veya sayı sıfır olacaktır.
4) Telin iki ucunun çekirdeklerini birbirine değdirmeden ayırın, ardından multimetreyi yukarıdakiyle aynı konuma çevirin ve probları iki farklı renkli tel ucunun üzerine yerleştirin. Ölçülen değer 0,5 megohm'un üzerindeyse veya sonsuz gösteriyorsa devrenin yalıtımında sorun yoktur, yani devrede sızıntı yoktur; Ölçülen değer 0.5 megohm'un altında ise devrenin yalıtımı kaliteli değildir ve kaçak vardır. Konnektörlerin yalıtımının düzgün yapılıp yapılmadığını görmek için bu devre kesiciden sonra devredeki tüm konnektörleri ve bağlantı kutularını arayın. Daha sonra her konnektör ve bağlantı kutusunda bir multimetre ile kontrol etmek için direnç ölçüm yöntemini kullanın. Bunun nedeni, kısa devre oluştuğunda yüksek akımın devre kesiciyi otomatik olarak açması ve devrenin fazla yanmamasıdır. Genel olarak kısa devrenin konumu bağlantı veya bağlantı kutusundaki direnç ölçümüyle belirlenebilir.
