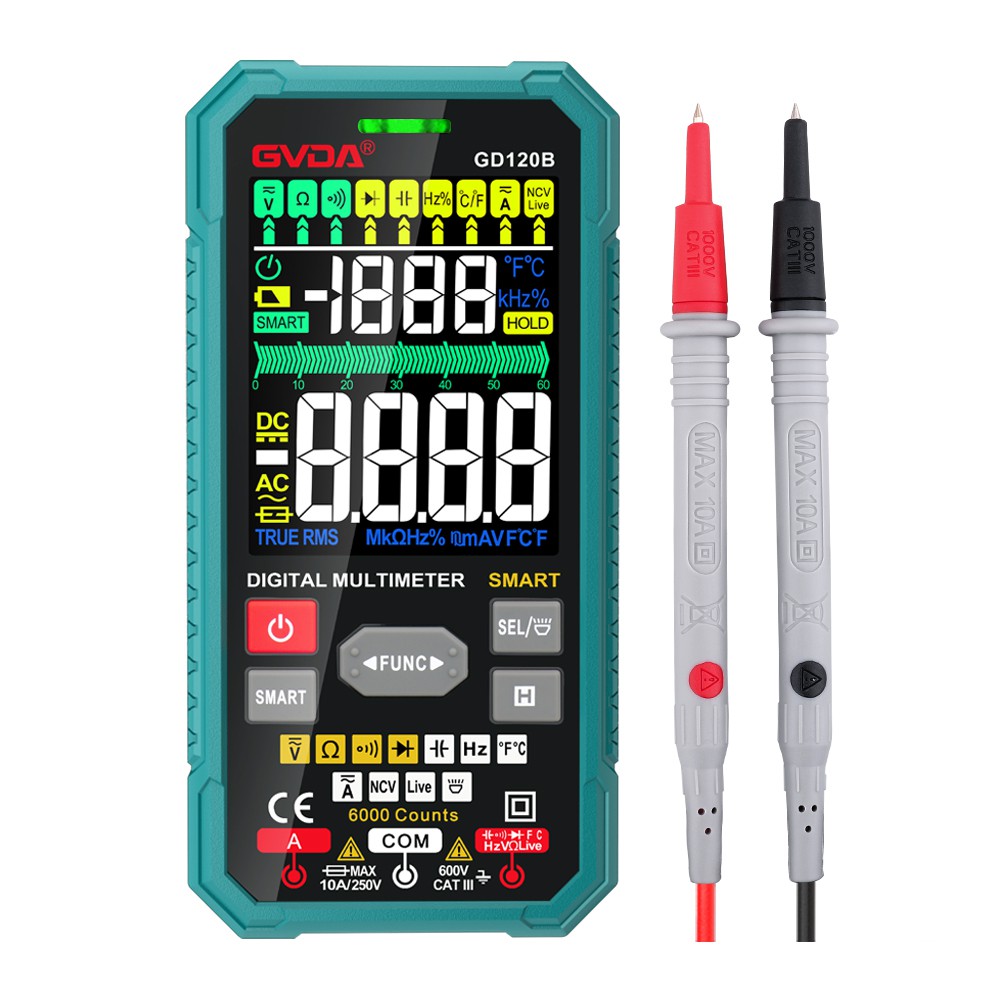

İlk olarak, multimetreyi test diyot ucuna bağlayın, multimetrenin kırmızı test ucunu triodun pinlerinden birine dokunmak için kullanın ve multimetrenin diğer test ucunu aşağıdaki sonuçlar elde edilene kadar kalan pinleri test etmek için kullanın:
1. Transistörün siyah test ucu pimlerden birine bağlıysa ve kırmızı test ucu diğer iki pimin iletkenliğini ölçmek için kullanılıyorsa ve bir voltaj göstergesi varsa, transistör bir PNP transistörüdür ve siyah test ucu, transistörün B tabanına bağlıdır. , test etmek için yukarıdaki yöntemi kullanırken, pinlerden birine bağlı multimetrenin kırmızı test ucunun voltajı biraz daha yüksektir, bu durumda bu pin triodun emitörü E'dir ve daha düşük voltajlı kalan pin toplayıcı C
2. Triodun kırmızı test ucu pinlerden birine bağlıysa ve diğer iki pin siyah test ucuna bağlıysa, bir voltaj göstergesi vardır, o zaman transistör bir NPN transistörüdür ve pin bağlı kırmızı test ucu, transistörün B tabanıdır. , yukarıdaki yöntemle test yaparken, pimlerden birine bağlı multimetrenin siyah test ucunun voltajı biraz daha yüksektir, bu durumda bu pim triyotun vericisi E'dir ve daha düşük gerilime sahip kalan pim toplayıcıdır. C.
Başka bir yol da yargılamak için hFE donanımını kullanmaktır. Triyodun taban ve tüp tipini belirledikten sonra, triyotun tabanını taban konumuna ve tüp tipine göre Lu değeri ölçüm deliğine sokun ve diğer iki pimi kalan üç ölçüm deliğinden herhangi ikisine sokun. Birincisi, ekrandaki verilerin boyutunu gözlemleyin, triyotun toplayıcısını ve yayıcısını bulun, konumu değiştirin ve sonra tekrar ölçün, ekran değerinin boyutunu gözlemleyin, ölçümü dört kez tekrarlayın ve karşılaştırın ve gözlemek. Ölçülen en büyük değere sahip olan, yani triyotun akım amplifikasyon faktörü geçerli olacaktır ve karşılık gelen jakın elektrotları, triyotun kollektörü ve yayıcısıdır.
Bir triodun tüp tipi ve pimi hakkında karar vermek, elektronik teknolojisine yeni başlayanlar için temel bir beceridir. Okuyucuların ölçüm ve muhakeme yöntemini hızlı bir şekilde kavramasına yardımcı olmak için yazar dört formülü özetlemektedir: "Üç baş aşağı, tabanı bulun; PN bağlantısı, tüp tipini belirleyin; Oku takip edin, sapma büyük; emin değilseniz , ağzını oynat." Cümle cümle açıklayalım.
1. Üç baş aşağı, tabanı bulun
Hepimizin bildiği gibi, bir triyot, iki PN bağlantısı içeren yarı iletken bir cihazdır. İki PN bağlantısının farklı bağlantı yöntemlerine göre, iki farklı iletkenlik tipine sahip NPN tipi ve PNP tipi transistörlere ayrılabilirler. Şekil 1 devre sembollerini ve eşdeğer devrelerini göstermektedir.
Triodu test etmek için multimetrenin ohm dişlisini kullanın ve R×100 veya R×1k dişlisini seçin. Şekil 2, multimetrenin omik stopunun eşdeğer devresini göstermektedir. Kırmızı test kaleminin saatteki pilin negatif elektroduna ve siyah test kaleminin saatteki pilin pozitif elektroduna bağlı olduğu şekilden görülebilir.
Test edilen transistörün NPN mi yoksa PNP mi olduğunu bilmediğimizi ve her pimin hangi elektrot olduğunu söyleyemediğimizi varsayalım. Testin ilk adımı, hangi pimin taban olduğunu belirlemektir. Şu anda, keyfi olarak iki elektrot alıyoruz (örneğin, bu iki elektrot 1 ve 2'dir), ileri ve geri direncini tersine ölçmek için multimetrenin iki test kalemini kullanıyoruz ve iğnenin sapma açısını gözlemliyoruz; sonra tekrar 1 al. , 3 iki elektrot ve 2, 3 iki elektrot, sırasıyla ileri ve geri dirençlerinin ölçümünü tersine çevirir, iğnenin sapma açısını gözlemler. Bu üç ters ölçümde, benzer iki ölçüm sonucu olmalıdır: yani ters ölçümde ibrenin büyük bir sapması ve küçük bir sapması vardır; kalan süre, ters ölçümden önce ve sonra ibrenin sapma açısının çok küçük olması gerekir. Pim, aradığımız tabandır (gerçekliğini anlamak için Şekil 1 ve Şekil 2'ye bakın).
2. PN bağlantısı, sabit boru tipi
Triodun tabanını bulduktan sonra, taban ile diğer iki elektrot arasındaki PN bağlantısının yönüne göre tüpün iletkenlik tipini belirleyebiliriz (Şekil 1). Multimetrenin siyah test ucunu taban elektroduna ve kırmızı test ucunu diğer iki elektrotun herhangi bir elektroduna dokundurun. Sayacın ibresinin sapma açısı büyükse, test edilen transistörün NPN tipi bir tüp olduğu anlamına gelir; metrenin ibresinin sapma açısı küçükse, test edilen tüp PNP tipidir.
3. İleri ok, büyük sapma
Taban b'yi bulun, diğer iki elektrottan hangisi toplayıcı c ve hangisi yayıcı e? Şu anda, toplayıcı c'yi ve yayıcı e'yi belirlemek için penetrasyon akımı ICEO'yu ölçme yöntemini kullanabiliriz.
(1) NPN triyot için penetrasyon akımının ölçüm devresi Şekil 3'te gösterilmiştir. Bu prensibe göre, baş aşağı iki kutup arasındaki Rce ve Rec ileri ve geri dirençlerini ölçmek için multimetrenin siyah ve kırmızı test kalemlerini kullanın. . İki ölçümde multimetre ibresinin sapma açısı çok küçük olsa da dikkatli gözlemlerseniz her zaman bir sapma olacaktır. Açı biraz daha büyükse, akım akışı şu şekilde olmalıdır: siyah test ucu → c kutbu → b kutbu → e kutbu → kırmızı test ucu, akım akışı triyot sembolündeki okun yönüyle tamamen aynıdır ("ileriye doğru") ok"), yani şu anda siyah test ucu Bağlantı kollektör c olmalı ve kırmızı test ucu emitöre e bağlanmalıdır.
(2) PNP tipi triyot için prensip aynı zamanda NPN tipine benzer ve akım akışı şu şekilde olmalıdır: siyah test ucu → e kutbu → b kutbu → c kutbu → kırmızı test ucu, akım akışı da şu şekilde tutarlıdır: Bu nedenle, bu sırada siyah test ucunun yayıcıya (e) ve kırmızı test ucunun kollektöre (c) bağlanması gerekir (bkz. Şekil 1 ve Şekil 3).
4. Ölçemiyorsanız, ağzınızı hareket ettirin
"Oku takip eden sapma büyükse" ölçüm sürecinde, iki ölçüm işaretçisinin sapması ters çevirmeden önce ve sonra ayırt edilemeyecek kadar küçükse, "ağzı hareket ettirmek" gerekir. Spesifik yöntem şudur: "ileri ok, büyük sapma"nın iki ölçümünde, iki test kaleminin ve pimlerin bağlantı noktasını iki elinizle sıkıştırın, taban elektrodunu b ağzınızla tutun (veya dilinizi buna bastırın), ve yine de toplayıcı c ve yayıcı e, "ileri ok, büyük sapma" değerlendirme yöntemiyle ayırt edilebilir. Bunlar arasında insan vücudu bir DC önyargı direncinin rolünü oynar ve amaç, etkiyi daha belirgin hale getirmektir.
Triyot pimlerini belirlemek için bir dijital multimetre kullanın (grafiksel eğitim)
Artık dijital multimetre çok popüler bir elektrikçi ve elektronik ölçüm aracıdır ve kullanım kolaylığı ve doğruluğu bakım personeli ve elektronik meraklıları tarafından tercih edilmektedir. Ancak bazı arkadaşlar, triyotları ölçmek gibi bazı parçaları ölçerken ibre tipi bir multimetre kadar iyi olmadığını söyleyecektir. Triyotları ölçerken dijital multimetrelerin daha uygun olduğunu düşünüyorum. Aşağıdakiler kendi deneyimlerimden bazılarıdır, genellikle küçük triyot cihazları bu şekilde değerlendiririm. Kullanmanın veya düzeltmenin kolay olup olmadığını görmek için denemek isteyebilirsiniz ve herhangi bir yorumunuz veya sorunuz varsa bana bir mektup gönderebilirsiniz.
Elimde bazı BC337 transistörler var, varsayalım ki bunun bir PNP mi yoksa NPN tüpü mü olduğunu bilmiyorum.
Bir triodun içinin iki diyotun birleşimi gibi olduğunu biliyoruz. Şekli aşağıdaki görseldeki gibidir. Ortadaki tabandır (B kutbu).
Öncelikle tabanı bulmalı ve PNP mi yoksa NPN tüpü mü olduğunu belirlemeliyiz. Yukarıdaki şekle baktığımızda, PNP tüpünün tabanının iki negatif elektrotun ortak noktası olduğunu ve NPN tüpünün tabanının iki pozitif elektrotun ortak noktası olduğunu görebiliriz. Şu anda, tabanı ölçmek için dijital multimetrenin diyot dişlisini kullanabiliriz, bkz. Şekil 3. PNP tüpü için, siyah test ucu (metredeki pilin negatif elektroduna bağlı) tabanda olduğunda , ve kırmızı test ucu diğer iki kutbu ölçmek için kullanılır, genellikle küçük bir okumadır (genellikle 0.5-0.8) ve çok az fark vardır. daha büyük bir okumadır (genellikle 1). NPN metre için kırmızı test ucu (metredeki pilin pozitif elektroduna bağlı) tabana bağlanır. Şekil 4 ve Şekil 5'ten görülebileceği gibi eldeki BC337 bir NPN tüpüdür ve orta pim tabandır.
Tabanı bulduktan ve ne tür bir tüp olduğunu öğrendikten sonra, yayıcı ve toplayıcıyı yargılamanın zamanı geldi. Bu adım için analog bir multimetre kullanırsanız iki elinizi de kullanmak zorunda kalabilirsiniz ve hatta bazı arkadaşlar dillerini kullanacaklardır ki bu oldukça zahmetli denilebilir. Ve dijital tablonun üçünü mü kullanıyorsunuz? kapsamlı? hFE dosyası (hFE, triodun DC büyütmesini ölçer) ölçmek için çok daha uygundur. Tabii ki, yukarıdaki adımları atlayabilir ve doğrudan hFE'yi kullanarak triodun pin polaritesini ölçebilirsiniz. Yukarıdaki adımları eklemek daha uygun olduğunu düşünüyorum. Daha kesin olun.
Multimetreyi hFE dosyasına koyun ve BC337, NPN'nin küçük deliğine indirilir ve B kutbu yukarıdaki B harfinin karşısındadır. Okuyun, ardından diğer iki ayağını ters çevirin ve tekrar okuyun. Okumanın polaritesi daha büyük olduğunda, yukarıdaki tabloda işaretlenen harfle eşleşir. Bu sırada BC337'nin C ve E kutupları harfe göre tanınmalıdır. Öğrenildi, diğer triyotlar aynı şeyi rahat ve hızlı yapacak.
