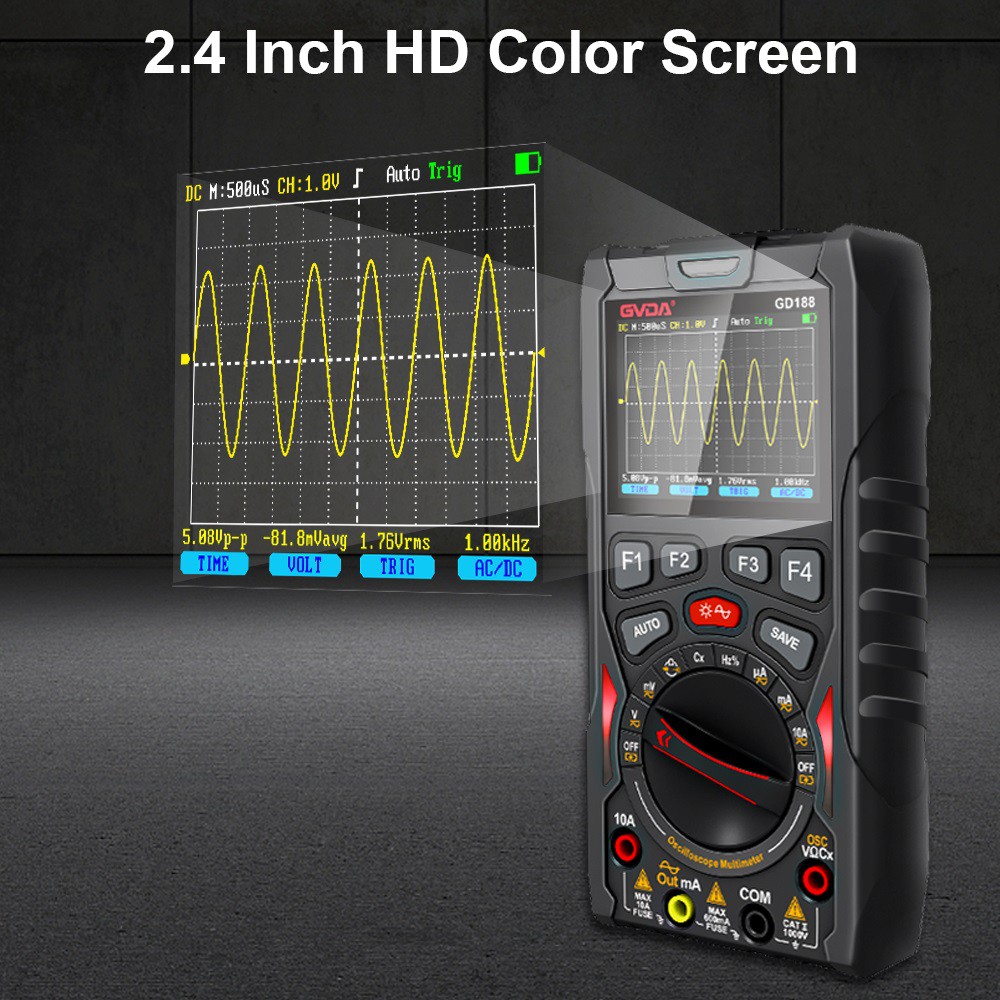

Osiloskop frekansı ölçer mi?
1. AC sinyalinin periyodunu ölçebilir ve bunu AC sinyalinin frekansına dönüştürebilir.
2. DC sinyallerinin ve AC sinyallerinin voltaj genliğini ölçebilir
3. AC sinyalinin dalga biçimini görüntüleyebilir.
4. Sinyalleri ayrı ayrı ölçmek için iki kanalı kullanabilirsiniz.
5. İki sinyalin dalga formları ekranda aynı anda görüntülenebilir; bu, ikili iz ölçüm fonksiyonudur. Bu işlev, iki sinyal arasındaki faz farkını ve dalga biçimleri arasındaki şekil farkını ölçebilir.
Acemi bir mühendis olarak her uygulamanın test yöntemlerini anlamak çok önemlidir. Bugün Antai Test ilk olarak osiloskopla sinyal frekansının nasıl ölçüleceğini sizlerle paylaşacak. Bir osiloskopla sinyal frekansını ölçmenin birçok yolu vardır. Yaygın olarak kullanılan iki temel yöntem şunlardır:
1. Periyodik yöntem
Herhangi bir periyodik sinyal için, yukarıda belirtilen zaman aralığı ölçüm yöntemi, öncelikle her döngünün T süresini ölçmek ve ardından f frekansını bulmak için aşağıdaki formülü kullanmak için kullanılabilir: f=1/T
Örneğin, osiloskopta görüntülenen ölçülen dalga biçiminin periyodu 8 div'dir, "t/div" anahtarı "1μs" konumuna ve "ince ayarı" da "kalibrasyon" konumuna ayarlanmıştır. Daha sonra periyodu ve sıklığı şu şekilde hesaplanır:
T=1us/div&TImes;8div=8us
f= 1/8us =125kHz
Bu nedenle ölçülen dalga formunun frekansı 125kHz'dir.
2. Lissajous şekil yöntemini kullanarak frekans ölçümü
Osiloskopu XY çalışma moduna ayarlayın, ölçülen sinyali Y eksenine girin ve standart frekans sinyalini "X harici" olarak girin. İki sinyalin frekansı fx gibi bir tamsayı katı olana kadar standart frekansı yavaşça değiştirin:
fy=1:2 ise, floresan ekranda sabit bir Lissajous şekli oluşacaktır.
Lissajous şeklinin şekli sadece iki sapma geriliminin fazlarıyla değil aynı zamanda iki sapma geriliminin frekanslarıyla da ilgilidir. Çeşitli frekans oranlarında ve ux ile uy arasındaki farklı faz farklarında Lissajous şekillerini çizmek için izleme yöntemi kullanılabilir. Farklı frekans oranlarına sahip çeşitli Lissajous şekilleri Şekil 5-15'de gösterilmektedir.
Lissajous şekli ile frekans arasındaki ilişki kullanılarak, ölçülen sinyalin frekansını belirlemek için doğru frekans karşılaştırması yapılabilir. Yöntem, Lissajous figürü boyunca sırasıyla yatay ve dikey çizgiler çizmektir. Yatay ve dikey çizgiler şeklin kesişiminden geçmemeli veya ona teğet olmamalıdır. Yatay doğru ile şeklin kesişme noktası sayısı m, dikey doğru ile şeklin kesişme noktası sayısı n ise, o zaman
fy/fx=m/n
Standart frekans fx (veya fy) bilindiğinde, ölçülen sinyal frekansı fy (veya fx) yukarıdaki formülden elde edilebilir. Açıkçası, gerçek test çalışmasında, frekans testi için Lissajous grafikleri kullanıldığında, testi basit ve doğru hale getirmek için, eğer koşullar izin veriyorsa, bilinen frekans sinyalinin frekansı genellikle grafiklerin ekranda görüntüleneceği şekilde mümkün olduğu kadar ayarlanır. floresan ekran daireler veya elipslerdir. . Bu anda ölçülen sinyalin frekansı bilinen sinyalin frekansına eşittir.
