DC'yi bir multimetre ile ölçmek için 7 adım
1. Mekanik sıfır ayarını gerçekleştirin;
2. Uygun menzil dişlisini seçin;
3. Akımı ölçmek için multimetre akım bloğunu kullanırken, multimetre kapitone test devresinde seri olarak bağlanmalıdır, çünkü yalnızca seri bağlantı, ampermetreden akan akımı test edilen branşman akımıyla aynı hale getirebilir. Ölçüm yaparken, test edilen dalın bağlantısı kesilmelidir. Multimetrenin kırmızı ve siyah test uçlarını iki ayrık nokta arasına seri olarak bağlayın ve kapitone test devresinde ampermetrenin paralel bağlanamayacağına özellikle dikkat edin. Bunu yapmak çok tehlikelidir ve multimetreyi yakmak kolaydır;
4. Ölçülen elektriğin polaritesine dikkat edin;
5. Ölçeklerin ve okumaların doğru kullanımı;
6. 2,5A DC akım aralığı seçildiğinde, multimetrenin kırmızı kalemi 2,5A ölçüm jakına yerleştirilmelidir ve aralık anahtarı, DC akım aralığının herhangi bir aralığına yerleştirilebilir;
7. Kapitone tarafından ölçülen DC akımı 2,5 A'dan büyükse, 2,5 A bloğu 5 A bloğuna genişletilebilir; yöntem çok basit, kullanıcı "2.5A" jakı ile siyah test ucu jakı Direnci arasına bir 0.24 ohm fiş bağlayabilir, böylece dişli 5A akım dişlisi olur, bağlı {{11 }}.24A direnç, 2W veya daha fazla tel sargılı bir direnç olmalıdır, güç çok küçükse yanacaktır.
Multimetre kompozisyon yapısı
1. İbre göstergesi
Yüksek hassasiyetli bir manyetoelektrik DC ampermetredir ve multimetrenin ana performans göstergeleri temel olarak sayaç kafasının performansına bağlıdır. Sayaç kafasının hassasiyeti, sayaç kafasının ibresi tam ölçekte saptırıldığında sayaç kafasından akan DC akım değerini ifade eder. Değer ne kadar küçük olursa, sayaç kafasının hassasiyeti o kadar yüksek olur. Voltajı ölçerken iç direnç ne kadar büyük olursa, performansı o kadar iyi olur. Metre kafasında dört ölçek işareti vardır ve bunların işlevleri aşağıdaki gibidir:
① (yukarıdan aşağıya), direnç değerini gösteren R veya Ω ile işaretlenmiştir. Anahtar ohm bloğundayken bu ölçek satırını okuyun.
② Transfer anahtarı AC, DC voltajı veya DC akımı konumundayken ve aralık AC 10V dışında bir konumda olduğunda, AC, DC gerilimi ve DC akım değerini gösteren ∽ ve VA ile işaretlenmiştir, bu ölçek satırını okuyun .
③10V AC voltaj değerini gösteren 10V ile işaretlenmiştir. Anahtar AC ve DC voltaj aralığında ve aralık AC 10V olduğunda, bu ölçek satırını okuyun.
④, ses seviyesini gösteren dB ile işaretlenmiştir.

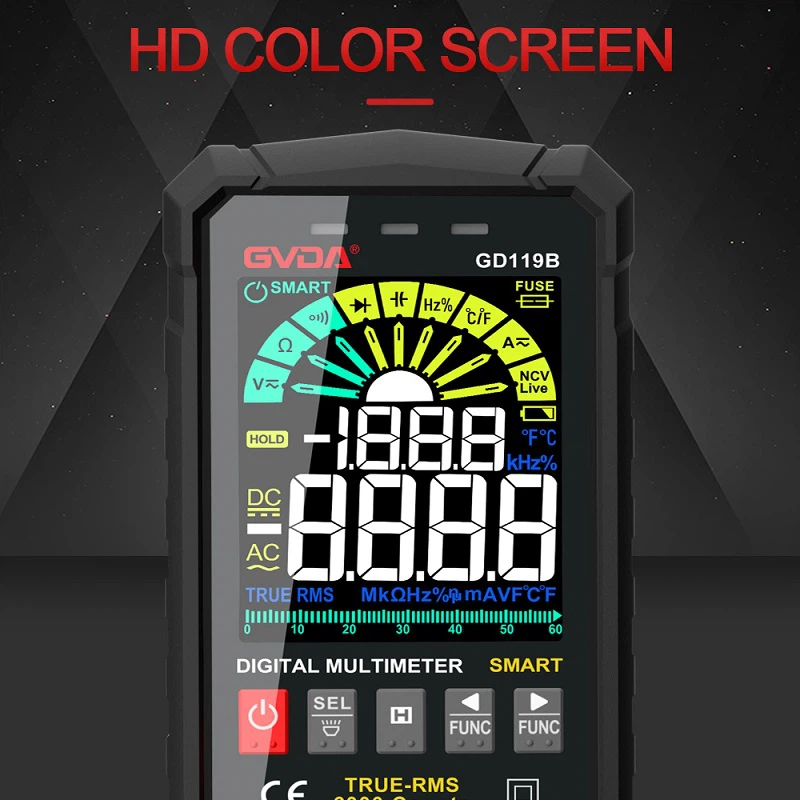

2. Dijital başlık
Bir dijital multimetrenin kafası genellikle bir A/D (analog/dijital) dönüştürme çipi çevre birimi sıvı kristal ekrandan oluşur. Multimetrenin doğruluğu kafadan etkilenir. 1/2 haneli DMM, 4 1/2 haneli DMM, vb. Yaygın olarak kullanılan çipler ICL7106'dır (3.5-haneli LCD manuel aralıklı klasik çip, sonraki sürümler 7106A, 7106B, 7206, 7240, vb. .), ICL7129 (4 buçuk LCD manuel aralıklı klasik çip), ICL7107 (3.5-haneli LED manuel aralıklı klasik çip).
