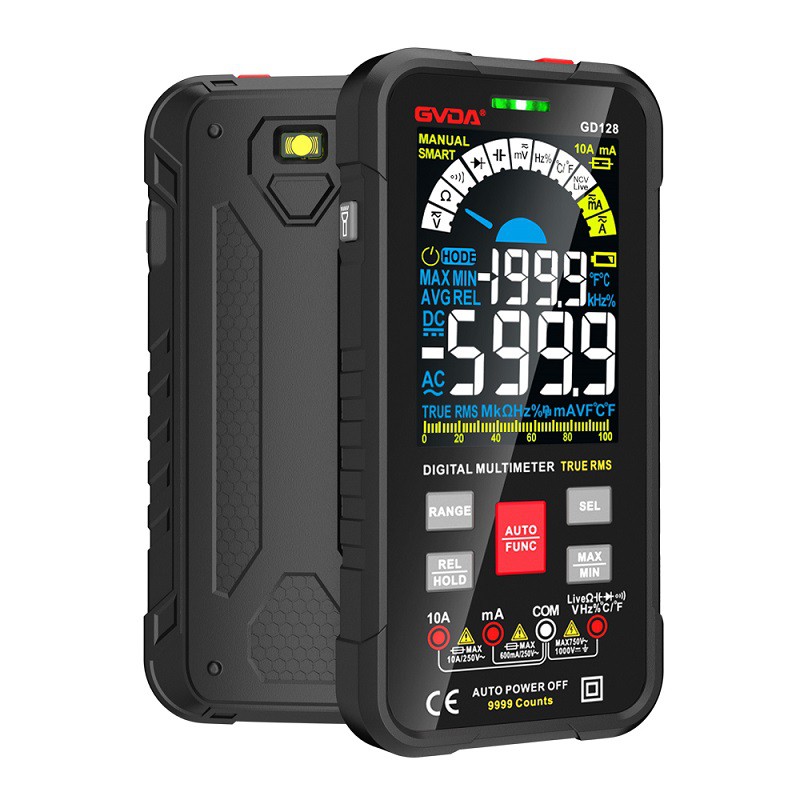

Dijital multimetrenin teknik göstergelerine giriş
Dijital multimetreler ihtiyaçlarınızı karşılayabilir ve aşabilir. Kullanımı kolaydır, çalıştırmak için yalnızca bir el gerektirir ve tüm ihtiyaçlarınızı karşılamak için eldiven giyerken bile esnek bir şekilde çalıştırılabilir.
Dijital multimetrenin teknik göstergeleri
1. Ekran rakamları ve ekran özellikleri
Bir dijital multimetrenin ekran haneleri genellikle 31/2 ila 81/2 hanedir. Bir dijital enstrümanın ekran rakamlarını değerlendirmek için iki ilke vardır:
Birincisi, 0-9'den tüm sayıları görüntüleyebilen basamaklar tam sayı basamaklardır;
İkincisi, kesirli basamağın sayısal değeri, maksimum görüntüleme değerindeki en yüksek basamağın payıdır ve tam ölçek kullanıldığında sayım değeri 2000'dır; enstrümanın 3 tamsayı hanesi vardır ve kesirli rakamın payı 1 ve paydası 2'dir, bu nedenle 31/2 bit olarak adlandırılır, "üç buçuk basamak" olarak okunur ve en yüksek biti yalnızca 0 görüntüleyebilir veya 1 (0 genellikle görüntülenmez).
32/3 haneli ("üçte iki" olarak telaffuz edilir) dijital multimetrenin en yüksek basamağı yalnızca 0 ile 2 arasındaki sayıları görüntüleyebilir, bu nedenle maksimum görüntüleme değeri ±2999'dur. Aynı koşullar altında, 31/2-dijital multimetrenin sınırından yüzde 50 daha yüksektir ve bu, özellikle 380V AC voltajı ölçerken değerlidir.
Örneğin, şebeke gerilimini ölçmek için bir dijital multimetre kullanırken, sıradan bir 31/2-haneli dijital multimetrenin en yüksek basamağı yalnızca 0 veya 1 olabilir. 220V veya 380V şebeke gerilimini ölçmek istiyorsanız , görüntülemek için yalnızca üç basamak kullanabilirsiniz. Bu dosyanın çözünürlüğü sadece 1V'dir.
Buna karşılık, şebeke voltajını ölçmek için 33/4-haneli bir dijital multimetre kullanıldığında, en yüksek hane 0 ila 3'ü görüntüleyebilir, böylece {{4) çözünürlükle dört basamakta görüntülenebilir. }}.1V, 41/2-dijital multimetrenin çözünürlüğü ile aynıdır.
Popüler dijital multimetreler genellikle 31/2 haneli ekrana sahip el tipi multimetrelere aittir ve 41/2, 51/2 haneli (6 hanenin altında) dijital multimetreler elde taşınır ve masaüstü olarak ayrılır. 61/2 basamaktan fazlası çoğunlukla masaüstü dijital multimetrelerdir.
Dijital multimetre, net ve sezgisel ekran ve doğru okuma ile gelişmiş dijital ekran teknolojisini benimser. Sadece okumanın tarafsızlığını sağlamakla kalmaz, aynı zamanda insanların okuma alışkanlıklarına da uyar ve okuma veya kayıt süresini kısaltabilir. Bu avantajlar, geleneksel analog (yani işaretçi) multimetrelerde mevcut değildir.
2. Doğruluk (kesinlik)
Bir dijital multimetrenin doğruluğu, ölçüm sonuçlarındaki sistematik ve rastgele hataların bir kombinasyonudur. Ölçülen değer ile gerçek değer arasındaki uyuşma derecesini gösterir ve ayrıca ölçüm hatasının büyüklüğünü yansıtır. Genel olarak konuşursak, doğruluk ne kadar yüksek olursa, ölçüm hatası o kadar küçük olur ve bunun tersi de geçerlidir.
Doğruluğu ifade etmenin aşağıdaki gibi üç yolu vardır:
Doğruluk=± (yüzde RDG artı yüzde b FS) (2.2.1)
Doğruluk=± (yüzde RDG artı n kelime) (2.2.2)
Doğruluk=± (yüzde RDG artı yüzde b FS artı n kelime) (2.2.3)
Formül (2.2.1)'de, RDG okuma değeridir (yani, görünen değer), FS tam ölçekli değeri temsil eder ve parantez içindeki önceki öğe A/D dönüştürücüyü ve işlevsel dönüştürücüyü (örneğin, gerilim bölücü, şönt, gerçek efektif değer dönüştürücü), ikincisi sayısallaştırmadan kaynaklanan hatadır.
Formül (2.2.2)'de n, niceleme hatasının son basamağında yansıtılan değişim miktarıdır. n kelimenin hatası tam ölçeğin yüzdesine dönüştürülürse formül (2.2.1) olur. Formül (2.2.3) oldukça özeldir. Bazı üreticiler bu ifadeyi kullanır ve son iki öğeden biri, diğer ortamlar veya işlevler tarafından getirilen hatayı temsil eder.
Dijital multimetreler, analog analog multimetrelerden çok daha doğrudur. Örnek olarak DC voltajını ölçmek için temel aralığın doğruluk indeksini alırsak, 3 buçuk basamak yüzde ±0,5'e ulaşabilir ve 4 buçuk basamak yüzde 0,03'e ulaşabilir.
Örneğin: OI857 ve OI859CF multimetreler. Multimetrenin doğruluğu çok önemli bir göstergedir. Multimetrenin kalitesini ve işlem kapasitesini yansıtır. Doğruluğu zayıf olan bir multimetrenin gerçek değeri ifade etmesi zordur, bu da ölçümde kolaylıkla yanlış kararlara neden olabilir.
3. Çözünürlük (çözünürlük)
Dijital multimetrenin en düşük voltaj aralığındaki son hanesine karşılık gelen voltaj değeri, metrenin hassasiyetini yansıtan çözünürlük olarak adlandırılır.
Dijital dijital enstrümanların çözünürlüğü, ekran basamaklarının artmasıyla artar. Farklı basamaklara sahip dijital multimetrelerin elde edebileceği yüksek çözünürlüklü göstergeler farklıdır, örneğin: 31/2-haneli bir multimetre için 100μV.
Dijital multimetrenin çözünürlük indeksi de çözünürlüğe göre görüntülenebilir. Çözünürlük, ölçüm cihazının gösterebileceği en küçük sayının (sıfır dışında) en büyük sayıya olan yüzdesidir.
Örneğin, genel bir 31/2-haneli dijital multimetre tarafından görüntülenebilen minimum sayı 1'dir ve maksimum sayı 1999 olabilir, dolayısıyla çözünürlük 1/1999≈0'ye eşittir. yüzde 05
Çözünürlük ve doğruluğun iki farklı kavrama ait olduğu belirtilmelidir. İlki, aletin "hassasiyetini", yani küçük voltajları "tanıma" yeteneğini karakterize eder; ikincisi, ölçümün "doğruluğunu", yani ölçüm sonucu ile gerçek değer arasındaki tutarlılık derecesini yansıtır.
İkisi arasında zorunlu bir bağlantı yoktur, dolayısıyla karıştırılamazlar ve çözünürlük (veya çözünürlük) benzerlikle karıştırılmamalıdır. Doğruluk, dahili A/D dönüştürücünün ve cihazın işlevsel dönüştürücüsünün kapsamlı hatasına ve niceleme hatasına bağlıdır.
Ölçüm açısından, çözünürlük "sanal" bir göstergedir (ölçüm hatasıyla hiçbir ilgisi yoktur) ve doğruluk "gerçek" bir göstergedir (ölçüm hatasının boyutunu belirler). Bu nedenle, aletin çözünürlüğünü iyileştirmek için ekran hanelerinin sayısını keyfi olarak artırmak mümkün değildir.
4. Ölçüm aralığı
Çok işlevli bir dijital multimetrede, farklı işlevlerin ölçülebilen karşılık gelen maksimum ve minimum değerleri vardır. Örneğin: 41/2-haneli multimetre, DC voltaj aralığının test aralığı 0,01mV-1000V'dir.
5. Ölçüm oranı
Bir dijital multimetrenin saniyede ölçülen elektriği kaç kez ölçtüğüne ölçüm hızı denir ve birimi "kez/s" dir. Esas olarak A/D dönüştürücünün dönüştürme oranına bağlıdır.
Bazı el tipi dijital multimetreler, ölçüm hızını belirtmek için ölçüm periyodunu kullanır. Bir ölçüm sürecini tamamlamak için gereken süreye ölçüm döngüsü denir.
Ölçüm oranı ile doğruluk indeksi arasında bir çelişki vardır. Genellikle doğruluk ne kadar yüksekse, ölçüm oranı o kadar düşüktür ve ikisini dengelemek zordur. Bu çelişkiyi çözmek için farklı ekran rakamları ayarlayabilir veya aynı multimetre üzerinde ölçüm hızı dönüştürme anahtarını ayarlayabilirsiniz:
Daha hızlı ölçüm hızına sahip A/D dönüştürücü için kullanılan hızlı bir ölçüm dosyası ekleyin; ölçüm oranı, ekran basamaklarının sayısı azaltılarak büyük ölçüde artırılabilir. Bu yöntem şu anda yaygın olarak uygulanmaktadır ve farklı kullanıcıların ölçüm hızı ihtiyaçlarını karşılayabilmektedir.
6. Giriş empedansı
Voltajı ölçerken, cihazın yüksek giriş empedansına sahip olması gerekir, böylece test edilen devreden çekilen akım ölçüm işlemi sırasında çok küçüktür, bu da test edilen devrenin veya sinyal kaynağının çalışma durumunu etkilemez ve ölçüm hatalarını azaltır.
Örneğin: 31/2-haneli bir el tipi dijital multimetrenin DC voltaj aralığının giriş direnci genellikle 10μΩ'dur. AC voltaj dosyası giriş kapasitansından etkilenir ve giriş empedansı genellikle DC voltaj dosyasından daha düşüktür.
Akımı ölçerken, cihazın çok düşük bir giriş empedansına sahip olması gerekir, böylece test edilen devreye bağlandıktan sonra cihazın test edilen devre üzerindeki etkisi mümkün olduğunca azaltılabilir. Sayacı yakın, lütfen kullanırken dikkat edin.
