Multimetrelerin Yapısı, Kullanımı ve Çalışma Prosedürleri

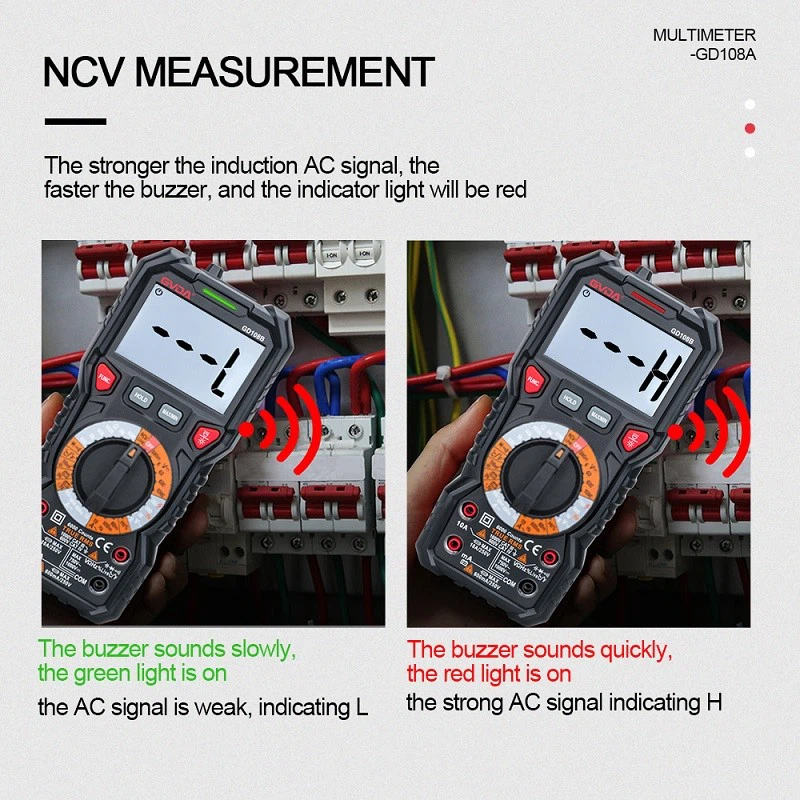

1. Bir multimetrenin temel yapısı ve görünümü
Bir multimetre temel olarak üç bölümden oluşur: bir gösterge, bir ölçüm devresi ve bir dönüştürme cihazı. Gösterge kısmı genellikle sayaç kafası olarak bilinen bir manyeto elektrik mikroamper ölçüm cihazıdır; Ölçüm kısmı, ölçülen elektriği, genellikle bir şönt devre, bir voltaj bölücü devre ve bir doğrultucu devre içeren, sayaç gereksinimlerine uygun küçük bir doğru akıma dönüştürür; Farklı elektrik türlerinin ölçümü ve ölçüm aralıklarının seçimi, dönüşüm cihazları aracılığıyla gerçekleştirilir.
2. Multimetre kullanma talimatları
(1) Terminal düğmelerinin (veya soketlerinin) seçimi doğru olmalıdır
Kırmızı prob bağlantı kablosu kırmızı terminale (veya "+" işaretli sokete) ve siyah prob bağlantı kablosu siyah terminale (veya "-" işaretli sokete) bağlanmalıdır. Bazı multimetreler AC/DC 2500 volt ölçüm terminalleriyle donatılmıştır ve kullanım sırasında siyah test çubuğu yine de siyah terminale (veya "-" işaretiyle işaretlenen sokete) bağlı olmalıdır, kırmızı test çubuğu ise 2500 volt terminaline (veya "-" işaretiyle işaretlenen sokete) bağlanmalıdır.
(2) Anahtar konumunun seçimi doğru olmalıdır
Dönüştürme anahtarını ölçüm nesnesine göre istenilen konuma çevirin. Akım ölçülüyorsa, dönüşüm anahtarı ilgili akım aralığına çevrilmeli ve ölçülen voltaj ilgili voltaj aralığına çevrilmelidir. Bazı multimetrelerin panelinde biri ölçüm türünü seçmek, diğeri ölçüm aralığını seçmek için iki geçiş anahtarı bulunur. Kullanırken öncelikle ölçüm tipi seçilmeli, ardından ölçüm aralığı seçilmelidir.
(3) Aralık seçimi uygun olmalıdır
Ölçülen yaklaşık aralığa göre dönüştürme anahtarını o tip için uygun aralığa çevirin. Gerilim veya akımı ölçerken, daha doğru okumalar için işaretçiyi ölçüm aralığının yarısı ila üçte ikisi arasında tutmanız önerilir.
(4) Doğru okuyun
Multimetrenin kadranında farklı ölçülen nesnelere uygun çok sayıda ölçek bulunur. Bu nedenle ölçüm yaparken ilgili ölçekte okuma yaparken hataları önlemek için ölçek okuması ile aralık aralığı aralığı arasındaki koordinasyona da dikkat edilmelidir.
