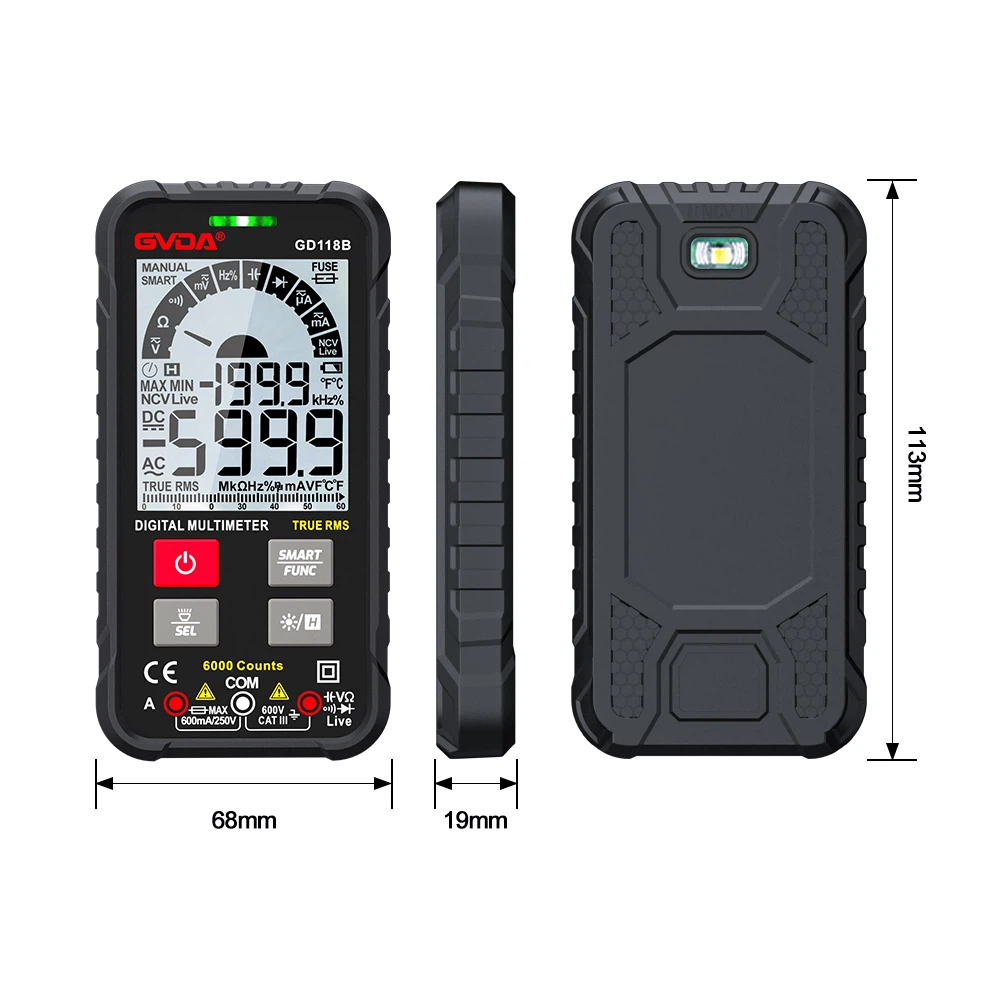

Otomatik menzil multimetresinin gerçekleştirme prensibi
1. Multimetrenin Yapısı (Tip 500)
Multimetre üç ana bölümden oluşur: metre basma yüksekliği, ölçüm devresi ve geçiş anahtarı.
(1) Metre yüksekliği: Yüksek hassasiyetli bir manyetoelektrik DC ampermetredir. Multimetrenin ana performans göstergeleri temel olarak ölçüm kafasının performansına bağlıdır. Sayaç kafasının hassasiyeti, sayaç kafasının ibresi tam ölçekte saptırıldığında sayaç kafasından akan DC akım değerini ifade eder. Değer ne kadar küçük olursa, sayaç kafasının hassasiyeti o kadar yüksek olur. Voltajı ölçerken iç direnç ne kadar büyük olursa, performansı o kadar iyi olur. Metre kafasında dört skala çizgisi vardır ve işlevleri aşağıdaki gibidir: ilk çizgi (yukarıdan aşağıya) direnç değerini gösteren R veya Ω ile işaretlenmiştir. Anahtar ohm bloğundayken bu ölçek satırını okuyun. İkinci çubuk, AC, DC voltajı ve DC akım değerini gösteren ∽ ve VA ile işaretlenmiştir. Transfer anahtarı AC, DC voltajı veya DC akım dişlisindeyken ve aralık AC 10V dışında bir konumdaysa, bu ölçeği okuyun Tel. Üçüncü satır, 10V'luk AC voltaj değerini gösteren 10V ile işaretlenmiştir. Anahtar AC ve DC voltaj aralığında ve aralık AC 10V olduğunda, bu ölçek satırını okuyun. dB etiketli dördüncü çubuk, ses seviyesini gösterir.
(2) Ölçüm çizgisi
Ölçüm devresi, çeşitli ölçülen nesneleri sayaç ölçümüne uygun küçük bir DC akımına dönüştürmek için kullanılan bir devredir. Dirençler, yarı iletken bileşenler ve pillerden oluşur.
Çeşitli ölçülen nesneleri (akım, voltaj, direnç vb.) ve farklı aralıkları ölçmek için bir dizi işleme (doğrultma, şöntleme, voltaj bölme vb.) yoluyla belirli bir miktarda küçük DC akımına dönüştürebilir. .
(3) Transfer anahtarı
İşlevi, farklı tip ve aralıkların ölçüm gereksinimlerini karşılamak için çeşitli farklı ölçüm çizgileri seçmektir. Genellikle farklı vites ve aralıklarla işaretlenmiş iki transfer anahtarı vardır.
2. sembol anlamı
(1)∽ AC ve DC anlamına gelir
(2) V－2,5KV 4000Ω/V, AC voltajı ve 2,5KV DC voltaj bloğu için hassasiyetin 4000Ω/V olduğu anlamına gelir
(3) A－V－Ω, akım, voltaj ve direncin ölçülebileceği anlamına gelir
(4) 45-65-1000Hz, çalışma frekans aralığının 1000 Hz'nin altında olduğunu ve standart endüstriyel frekans aralığının 45-65Hz olduğunu belirtir.
(5) 2000Ω/V DC, DC bloğunun hassasiyetinin 2000Ω/V olduğu anlamına gelir
Pens ampermetre ve sarsıcı kadran üzerindeki semboller yukarıdaki sembollere benzerdir (diğerlerinin tümü, "üç seviyeli anti-dış manyetik alanı gösteren" mekanik reaksiyon kuvveti aleti ile manyetoelektrik sistem düzeltme tipini gösteren "yanlış sembol formatı nedeniyle yazılamaz") yatay yerleştirmeyi gösterir)))
3. Multimetre kullanımı
(1) Kadran üzerindeki her bir sembolün anlamına ve her düğmenin ve seçme anahtarının ana işlevine aşinadır.
(2) Mekanik sıfır ayarını gerçekleştirin.
(3) Ölçülecek tip ve boyuta göre, değiştirme anahtarının dişlisini ve aralığını seçin ve karşılık gelen ölçek çizgisini bulun.
(4) Test ucu jakının konumunu seçin.
(5) Gerilim ölçümü: Gerilimi (veya akımı) ölçerken iyi bir aralık seçin. Büyük bir voltajı ölçmek için küçük bir aralık kullanırsanız, sayacın yanma tehlikesi olacaktır; küçük bir voltajı ölçmek için geniş bir aralık kullanırsanız ibre sapması çok küçüktür. Okunamıyor. Aralık seçimi, işaretçiyi tam ölçeğin yaklaşık 2/3'ü kadar saptırmaya çalışmalıdır. Ölçülen voltajın büyüklüğünü önceden bilmiyorsanız, önce en yüksek vites aralığını seçmeli ve ardından kademeli olarak uygun aralığa düşürmelisiniz.
A. AC voltajının ölçülmesi: Multimetrenin bir anahtarını AC ve DC voltaj aralığına ve diğer anahtarı uygun AC voltaj aralığına koyun ve multimetrenin iki kalemini test edilen devreye veya yüke paralel olarak bağlayın.
b DC voltajının ölçülmesi: Multimetrenin bir anahtarını AC ve DC voltaj aralığına ve diğer anahtarı uygun DC voltaj aralığına getirin ve " " test ucunu (kırmızı test ucu) yüksek potansiyele bağlayın, " -" Test ucunu (siyah test ucu) düşük potansiyele bağlayın, yani akımın " " test ucundan içeri akmasına ve "-" test ucundan dışarı akmasına izin verin. Test uçları ters çevrilirse, sayaç kafasındaki ibre ters yönde sapacaktır ve ibreyi bükmek kolaydır.
(6) Akım ölçümü: DC akımı ölçerken, multimetrenin bir anahtarını DC akım dişlisine ve diğer anahtarı 50uA ila 500mA arasında uygun aralığa ayarlayın. Akımın aralık seçimi ve okuma yöntemi, voltajınkiyle aynıdır. Ölçüm yaparken, önce devrenin bağlantısı kesilmeli ve ardından multimetreyi " " ile "-" arasındaki akımın yönüne göre test edilen devreye seri olarak bağlayın, yani akım kırmızı test ucundan akar ve siyah test ucundan akar. Multimetre yanlışlıkla yüke paralel bağlanırsa, sayaç kafasının iç direnci çok küçüktür, bu da kısa devreye ve sayacın yanmasına neden olur. Okuma yöntemi şu şekildedir:
Gerçek değer=belirtilen değer × aralık / tam sapma
(7) Direnç ölçümü: Direnç bir multimetre ile ölçülürken aşağıdaki yöntemler izlenmelidir:
aUygun büyütme dişlisini seçin. Multimetrenin ohm bloğunun ölçek çizgisi eşit değildir, bu nedenle büyütme bloğunun seçimi işaretçinin ölçek çizgisinin daha ince kısmında kalmasını sağlamalıdır ve işaretçi ölçeğin ortasına ne kadar yakınsa, o kadar doğru olur okumak. Genel olarak, işaretçi ölçeğin 1/3~2/3'ü arasında olmalıdır.
b ohm sıfırlama. Direnci ölçmeden önce, iki test ucu kısa devre edilmeli ve "ohm (elektriksel) sıfır ayar düğmesi" aynı anda ayarlanmalıdır, böylece ibre ohm'un sağ tarafındaki sıfır konumunu gösterir. ölçek. İbre sıfır konumuna ayarlanamıyorsa bu pil voltajının yetersiz olduğu veya sayaç içinde bir sorun olduğu anlamına gelir. Ve büyütme dişlisi her değiştirildiğinde, doğru ölçümü sağlamak için ohm sıfır ayarı tekrar yapılmalıdır.
c okuma: Büyütme ile çarpılan metre okuması, ölçülen direncin direnç değeridir.
