Düşük frekanslı ölçümler, uygun bir multimetre kullanımını gerektirir.
Çoğu modern multimetre, AC sinyallerini 20 Hz kadar düşük frekanslarda ölçebilir. Ancak, bazı uygulamalar daha düşük frekanslı sinyallerin ölçülmesini gerektirir. Bu tür ölçümleri yapmak için doğru multimetreyi seçmeniz ve uygun şekilde yapılandırmanız gerekir. Aşağıdaki örnekleri göz önünde bulundurun:

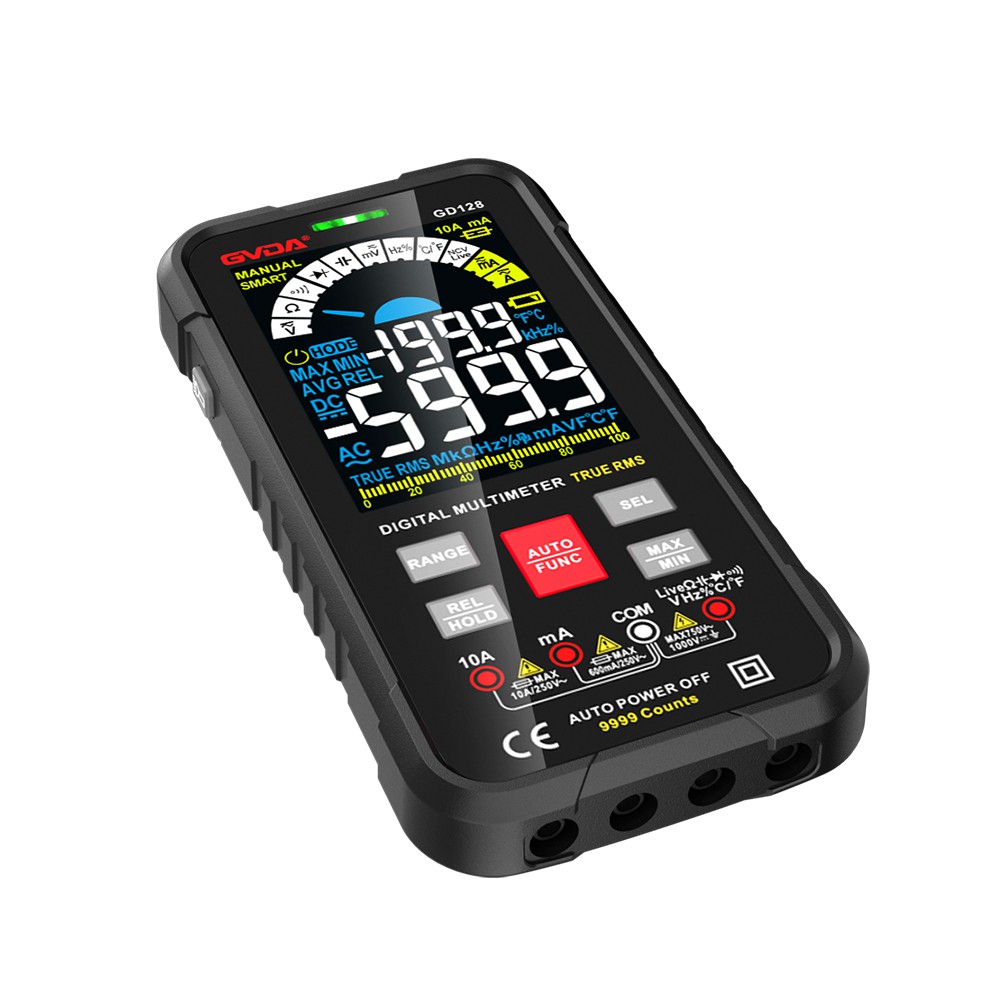

Multimetre, 3Hz'e kadar gerçek RMS ölçümleri gerçekleştirmek için dijital örnekleme teknolojisini kullanır. Dijital yöntemle yavaş filtrede oturma süresini 2,5 saniyeye kadar iyileştirir. Ölçüm için şunlara dikkat etmelisiniz:
1. Doğru AC filtresini ayarlamak çok önemlidir. Filtreler, rms dönüştürücünün çıkışını yumuşatmak için kullanılır. 20Hz altındaki frekanslarda doğru ayar DÜŞÜK'tür. DÜŞÜK filtre ayarlandığında, multimetrenin kararlılığını sağlamak için 2,5 saniyelik bir gecikme eklenir. Düşük filtreyi aşağıdaki komutla ayarlayın.
2. Ölçülecek sinyalin seviyesini biliyorsanız, ölçümü hızlandırmak için manuel aralığı ayarlamalısınız. Her bir düşük frekans ölçümü için daha uzun yerleşim süreleri, otomatik sıralamayı önemli ölçüde yavaşlatacaktır.
Manuel aralığı ayarlamanızı öneririz.
3. DC sinyalini ölçmek üzere ACRMS dönüştürücüsünü bloke etmek için bir DC engelleme kondansatörü kullanın. Bu, AC bileşenini ölçmek için multimetre tarafından kullanılan aralığa izin verir. Yüksek çıkış empedansına sahip kaynaklar ölçülürken, DC engelleme kapasitörünün kararlı hale gelmesi için yeterli sürenin tanınması gerekir. Yerleşme süresi, AC sinyalinin frekansından etkilenmez, ancak DC sinyalindeki herhangi bir değişiklikten etkilenir.
ACRMS voltajını ölçmenin üç yolu vardır; Eşzamanlı örnekleme modu, 1Hz'e kadar olan sinyalleri ölçebilir. Multimetreyi düşük frekanslı ölçümler için yapılandırmak üzere:
1. Eşzamanlı örnekleme modunu seçin:
ACV'Yİ AYARLA: SENKRONİZASYON
2. ACV ve ACDCV işlevleri için senkron örnekleme modunu kullandığınızda, giriş sinyali DC bağlantılıdır. ACV işlevinde DC bileşeni, okumadan matematiksel olarak çıkarılır. Bu önemli bir husustur çünkü kombine AC ve DC voltaj seviyeleri, AC voltajı aşırı yüklenmemiş olsa bile bir aşırı yük durumu yaratabilir.
3. Düşük frekanslı sinyalleri ölçtüğünüzde otomatik aralık özelliği gecikmeye neden olacağından uygun bir aralığın seçilmesi ölçümü hızlandırabilir.
4. Dalga biçimini örneklemek için multimetrenin sinyal periyodunu belirlemesi gerekir. Duraklatma değerini belirlemek için ACBAND komutunu kullanın. ACBAND komutunu kullanmazsanız, dalga biçimi tekrarlanmadan önce multimetre duraklayabilir.
5. Eşzamanlı örnekleme modu, eş zamanlı sinyali tetiklemek için seviyeyi kullanır. Ancak, giriş sinyalindeki parazit yanlış seviye tetiklemelerine neden olarak yanlış okumalara neden olabilir. Güvenilir bir tetikleme kaynağı sağlayan bir seviye seçmek önemlidir. Örneğin, sinüs dalgasının tepe noktasından kaçınmak için, çünkü sinyal yavaş değişir, ancak gürültü kolaylıkla yanlış tetikleyicilere neden olabilir.
6. En iyi değerleri elde etmek için çevrenizin elektriksel olarak "sessiz" olduğundan emin olun ve korumalı test uçları kullanın. Gürültü duyarlılığını azaltmak için seviye filtrelemeyi, LFILTERON'u etkinleştirir.
Rms voltajı, DC engelleme kapasitörlü bir analog devre kullanılarak dönüştürülür. 3Hz'e kadar olan sinyalleri ölçer. Ölçüm sonuçlarını elde etmek için düşük frekanslı bir filtre seçin, manuel aralık kullanın ve çeşitli DC sapmalarının sabit olduğunu doğrulayın. Yavaş filtreyi kullandığınızda, 7 sn'lik bir gecikme eklenir, böylece multimetrenin kararlılığı sağlanır.
