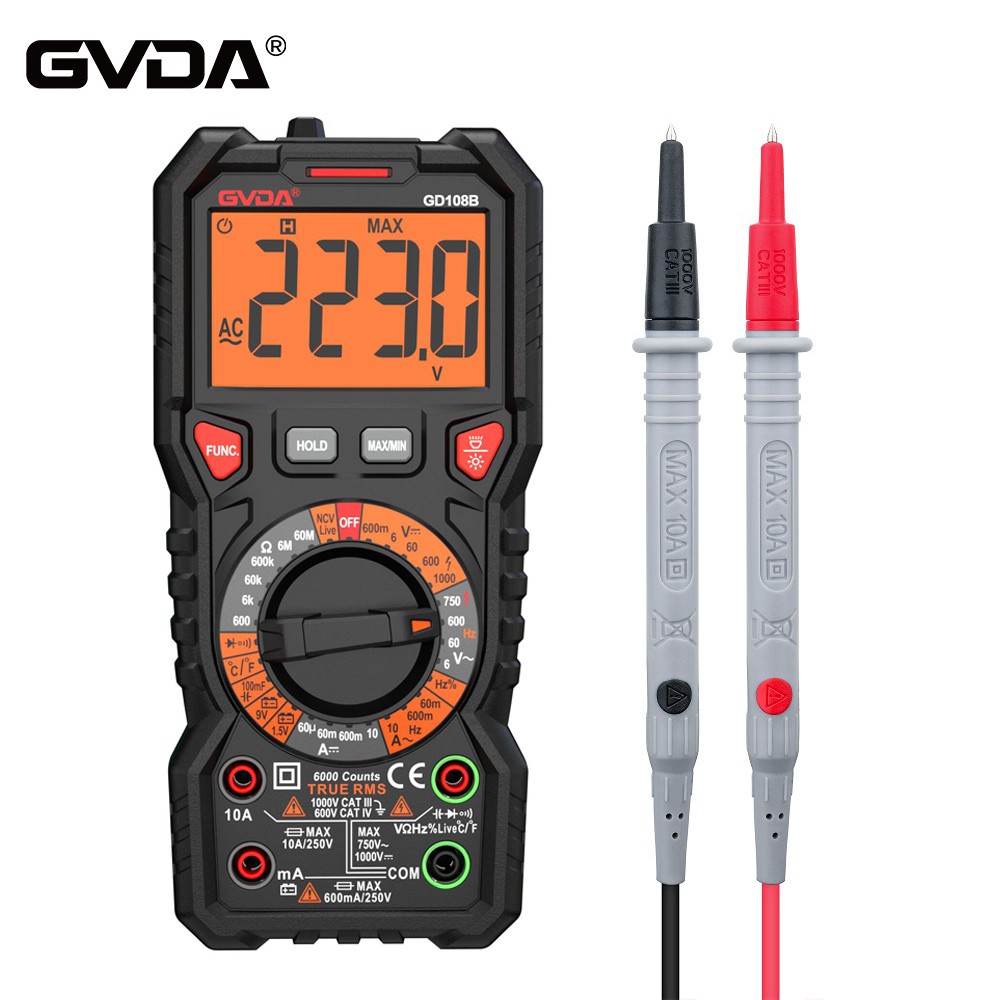

Kapasitörlerin kalitesini kontrol etmek için bir multimetre nasıl kullanılır
Yaygın olarak kapasitör olarak adlandırılan kapasitörler, yükleri tutma yeteneğine sahiptir ve C harfiyle temsil edilir. Tanım 1: Bir kapasitör, adından da anlaşılacağı gibi, 'elektrik depolamak için bir kap' ve elektrik yükü tutan bir cihazdır. İngilizce adı: kapasitör. Kapasitörler, devre izolasyonu, birleştirme, baypas, filtreleme, ayar devreleri, enerji dönüşümü, kontrol ve diğer yönlerde yaygın olarak kullanılan elektronik cihazlarda yaygın olarak kullanılan elektronik bileşenlerden biridir. Tanım 2: Bir kapasitör, birbirinden yalıtımlı ve birbirine çok yakın bulunan iki iletkenden (kablolar dahil) oluşur.
Kapasitörler kapasitörlerden farklıdır. Kapasitans, C ve F (Farads) birimi sembolü olan temel bir fiziksel miktardır.
Paralel plaka kapasitörleri için genel formül C=Q/U: Inter Plaka Elektrik Alan Gücü E=U/D, Kondansatör Kapasitans Tayin Formülü C=ε S/4 π kd
Elektronik bilgi teknolojisinin hızlı geliştirilmesiyle, dijital elektronik ürünlerin güncelleme hızı daha hızlı ve daha hızlı hale geliyor. Tüketici elektronik ürünlerinin üretimi ve satışı, esas olarak düz panel TV'ler (LCD ve PDP), dizüstü bilgisayarlar, dijital kameralar vb. Büyümeye devam ederek kapasitör endüstrisinin büyümesini artırmaya devam ediyor. Ve ilgili malzeme ve ekipman endüstrilerinin gelişimini yönlendirerek Çin'i dünya çapında büyük bir kapasitör üreticisi haline getirdi.
1. Sabit kapasitörlerin tespiti
A 10pf'nin altında küçük kapasitörleri algılar
10PF'nin altındaki sabit kapasitörlerin küçük kapasitesi nedeniyle, ölçüm için bir multimetre kullanmak sadece sızıntı, dahili kısa devreler veya arıza fenomenleri niteliksel olarak kontrol edebilir. Ölçülürken, r × 10k aralığına sahip bir multimetre kullanılabilir ve kapasitörün pimine iki prob bağlanabilir. Direnç değeri sonsuz olmalıdır. Direnç değeri (sağa sallanan işaretçi) sıfırsa, kapasitörün sızıntı veya iç bozulma nedeniyle hasar gördüğünü gösterir.
B, 1 0 pf ~ 0.01 μ F sabit kapasitöründe şarj fenomeni olup olmadığını tespit eder ve daha sonra kalitesini değerlendirir.
Multimetre R × 1k dişli olarak ayarlanmıştır. Her iki transistörün beta değerleri 100'ün üzerindedir ve penetrasyon akımı küçük olmalıdır. 3DG6 ve diğer silikon triod modelleri, kompozit transistörler oluşturmak için kullanılabilir. Multimetrenin kırmızı ve siyah probları sırasıyla kompozit tüpün yayıcı E ve koleksiyoncusu C'ye bağlanır. Kompozit transistörün amplifikasyon etkisi nedeniyle, ölçülen kapasitörün şarj ve deşarj işlemi amplifiye edilir, bu da multimetre işaretçisinin genliğini arttırır ve gözlemi kolaylaştırır. Test sırasında, özellikle daha küçük kapasitelere sahip kapasitörleri ölçerken, test edilen kapasitörün pimlerinin, multimetre işaretçisinin salınımını açıkça görmek için tekrar tekrar temas noktalarına A ve B'ye geçirilmesi gerektiğine dikkat edilmelidir.
0. 01 μ F üzerindeki sabit kapasitörler için, bir multimetrenin r × 10k aralığı, kapasitörün bir şarj işlemi olup olmadığını ve dahili kısa devre veya sızıntı olup olmadığını doğrudan test etmek için kullanılabilir. Kondansatörün kapasitansı, sağa sallanan işaretçinin genliğine göre tahmin edilebilir.
2. Elektrolitik kapasitörlerin testi
Elektrolitik kapasitörlerin kapasitesi genel sabit kapasitörlerden çok daha büyük olduğundan, ölçüm sırasında farklı kapasiteler için uygun ölçüm aralıkları seçilmelidir. Deneyime dayanarak, genel olarak, 1 ila 47 μ F arasındaki kapasitörler R × 1K aralığında ölçülebilirken, 47 μ F'den büyük kapasitörler R × 100 aralığında ölçülebilir.
Multimetrenin kırmızı probunu negatif terminale ve siyah probu pozitif terminale bağlayın. İlk temas anında, multimetre işaretçisi sağa önemli ölçüde saptırır (aynı elektrik bariyeri için, kapasite ne kadar büyük olursa, salıncak o kadar büyük olur) ve daha sonra belirli bir konumda durana kadar yavaş yavaş sola döner. Bu noktada, direnç değeri, ters sızıntı direncinden biraz daha büyük olan elektrolitik kapasitörün ileri sızıntı direncidir. Pratik deneyim, elektrolitik kapasitörlerin sızıntı direncinin genellikle birkaç yüz k Ω üzerinde olması gerektiğini göstermiştir, aksi takdirde düzgün çalışmazlar. Testte, hem ileri hem de ters yönlerde bir şarj fenomeni yoksa, yani metre iğnesi hareket etmez, kapasitenin kaybolduğunu veya bir dahili devre kesici olduğunu gösterir; Ölçülen direnç çok küçük veya sıfırsa, kapasitörün büyük bir sızıntıya sahip olduğunu veya parçalandığını ve hasar gördüğünü ve artık kullanılamayacağını gösterir.
Belirsiz pozitif ve negatif elektrot işaretlerine sahip elektrolitik kapasitörler için, bunları ayırt etmek için yukarıdaki sızıntı direncini ölçmenin yöntemi kullanılabilir. İlk olarak, sızıntı direncini keyfi olarak ölçün, boyutunu hatırlayın ve ardından probları başka bir direnç değerini ölçmek için değiştirin. İki ölçüm arasındaki en yüksek direnç değerine sahip olan, siyah probun pozitif direğe bağlı olduğu ve kırmızı probun negatif direğe bağlı olduğu ileri bağlantı yöntemidir.
D, elektrolitik kapasitörü hem ileri hem de ters yönde şarj etmek için bir multimetre direnç kullanır. İşaretçinin sağa salınımının büyüklüğüne dayanarak, elektrolitik kapasitörün kapasitesi tahmin edilebilir.
