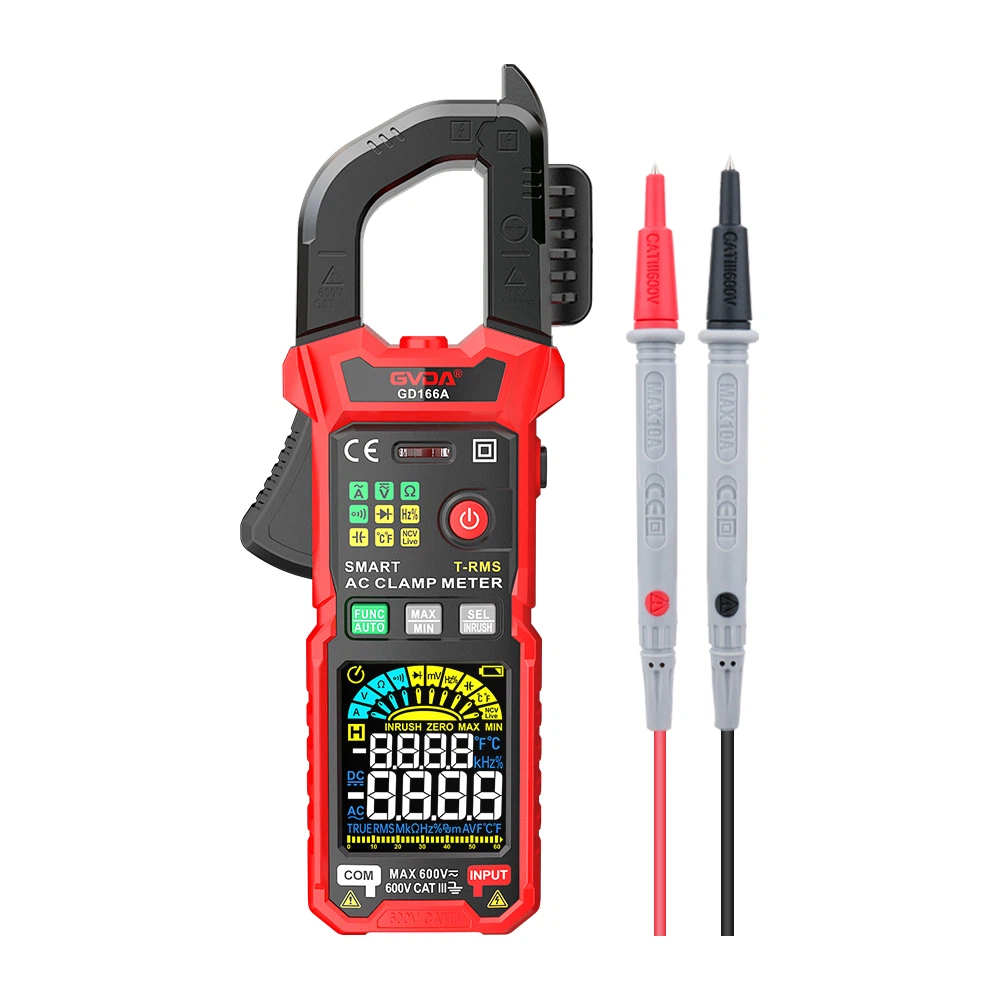

Kelepçe ampermetresi kullanılarak AC akımı nasıl ölçülür?
Pens ampermetrenin amacı, seçimi ve kullanım öncesi denetimi
1. Amaç: Alçak gerilim hatlarındaki AC akımı, yük çalışmasını kesintiye uğratmadan ölçebilir.
2. Seçim: Doğruluğu ve maksimum aralığı testin ihtiyaçlarını karşılamalıdır.
3. Kullanmadan önce kontrol edin:
(1) Görünüm denetimi: Tüm parçalar sağlam olmalıdır; pensenin çalışması esnek olmalıdır; çenelerin çekirdeği paslanmamalı ve sıkıca kapatılmalıdır; damar yalıtım kılıfı sağlam olmalıdır; işaretçi serbestçe sallanabilmelidir; vites değişimi esnek ve ele duyarlı olmalıdır. bariz;
(2) Ayarlama: Saati düz bir şekilde yerleştirin ve ibre sıfır konumunu göstermelidir, aksi halde sıfır konumuna ayarlayın.
Ölçüm
1. Uygun vitesi seçin. Dosya seçimi ilkeleri şunlardır:
(1) Ölçülen akım aralığı bilindiğinde: ölçülen değerden daha büyük ancak ona en yakın olan aralığı seçin.
(2) Ölçülecek akımın aralığı bilinmediğinde: öncelikle en yüksek akım seviyesini test edebilirsiniz (veya iletkenin kesitine göre uygun dişliyi seçip güvenli akım taşıma kapasitesini tahmin edebilirsiniz) ve bunun mümkün olup olmadığına karar verebilirsiniz. Test koşullarına göre ölçümün derecesini düşürmek için. Kısacası saat ibresinin sapma açısı mümkün olduğu kadar büyük olmalıdır.
2. Testi yapan kişi eldiven giymeli, ölçüm cihazının düz ucunu tutmalı, çeneleri açmalı, test edilen telin çenelere girmesine izin vermeli ve ardından çeneleri kapatmalıdır.
3. Okuma: Kullanılan dişliye göre ilgili ölçek çizgisindeki okumayı okuyun. (Not! Dişli değeri tam ofset değeridir).
4. En düşük viteste ölçüm yapılıyorsa, sayaç iğnesinin sapma açısı hala çok küçüktür (metre iğnesinin sapma açısı küçüktür, bu da ölçümün göreceli hatasının büyük olduğu anlamına gelir), ölçüm iğnesinin bükülme açısına izin verilir. Çene çekirdeğinin etrafındaki teli birkaç tur çevirin ve çeneleri kapattıktan sonra ölçüm yapın. Bu sırada tel üzerindeki mevcut değer=okunur ÷ dönüş sayısı (dönüş sayısının hesaplanması: çene içindeki tel sayısı dönüş sayısı olarak sayılır).
Ölçüm sırasında dikkat edilmesi gereken güvenlik konuları
1. Ölçmeden önce sayacı tamamen kontrol edin ve vitesi doğru şekilde seçin.
2. Test sırasında eldiven (yalıtımlı eldiven veya temiz ve kuru tel eldiven) kullanılmalı, gerekiyorsa monitör takılmalıdır.
3． Ölçüm için dişlilerin değiştirilmesi gerektiğinde, önce tel çenelerden çekilmeli, dişli değiştirildikten sonra ölçüm için kelepçelenmelidir.
4. Çıplak iletkenlerdeki akım ölçülemez.
5. Ölçüm yaparken yakındaki yüklü nesnelerden güvenli bir mesafe bıraktığınızdan emin olun. Faz-faz kısa devre ve faz-toprak kısa devre oluşmamasına dikkat edilmelidir.
6. Kullanımdan sonra vites en yüksek akım seviyesine ayarlanmalıdır. Saat kasası varsa saat kasasının içine koyup kuru, tozsuz, aşındırıcı gazlardan ve titreşimden uzak bir yerde saklayın.
