Kelepçe Ampermetre çeşitleri ve kullanımı

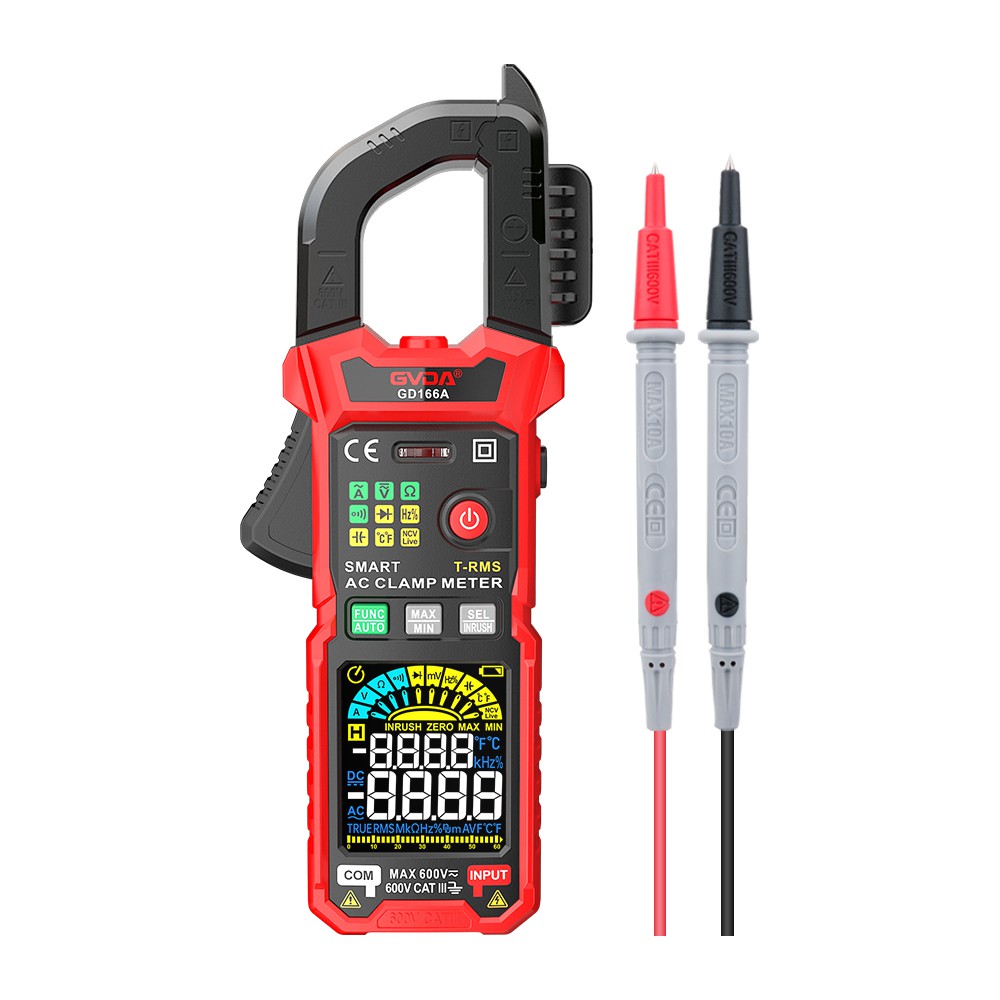

1. AC kelepçe Ampermetre
AC kelepçe Ampermetre, bir akım trafosu ve bir doğrultucu Ampermetreden oluşur. Kelepçe tipi ölçüm cihazının anahtarı sıkıca tutulduğunda, akım trafosunun demir çekirdeği açılır ve ölçülen akım telini kapatmak için kullanılır ve ardından anahtar gevşetilir. Bu iletken akım transformatörünün birincil sargısı görevi görür. Demir çekirdeğin üzerinde akım transformatörünün sekonder sargısı bulunur. İkincil sargı, bir doğrultucu aracılığıyla bir manyetoelektrik Ampermetreye bağlanır. Akım trafosunun primer ve sekonder sargıları arasındaki belirli dönüşüm oranı ilişkisine göre, doğrultucu cihaz ölçülen hattın mevcut değerini görüntüleyebilir. Akım trafosunun dönüşüm oranını değiştirmek için dönüşüm anahtarını değiştirerek, bir amperden onbinlerce ampere kadar farklı aralıklar elde edilebilir.
2. AC ve DC çift amaçlı kelepçe akımı
AC ve DC kelepçe Ampermetresi yukarıdaki şekilde gösterilmektedir. Şekli AC kelepçe Ampermetresine benzer. Elektromanyetik ölçüm mekanizmasından oluşur. Ölçülen akım teli sıkıştırıldığında, demir çekirdekte bir manyetik alan oluşturulur ve demir çekirdeğin boşluğunda bulunan ölçüm mekanizmasının hareketli demir plakası, işaretçiyi tahrik etmek için manyetik alan tarafından saptırılır. Çalışma prensibi elektromanyetik cihazlarınkine benzer, dolayısıyla hem AC akımı hem de DC akımı ölçmek için kullanılabilir.
3. Çok amaçlı kelepçe Ampermetre
Çok amaçlı kelepçe tipi Ampermetre, kelepçe tipi transformatör ve multimetreden oluşur. Transformatörün bağlantı kablosu çekildiğinde kelepçe çalışmaz ve multimetre olarak kullanılabilir.
Kelepçe Ampermetresinin Kullanımı
1. Uygun bir aralık aralığı seçin ve büyük akımları ölçmek için küçük bir aralık kullanmayın. Ölçülen akım küçükse akım taşıyan tel birkaç kez daha sarılıp ölçüm için kelepçeye yerleştirilebilir. Gerçek akım değeri, okunan değerin sarılan bobin sayısına bölünmesiyle hesaplanmalıdır. Ölçüm tamamlandıktan sonra, bir dahaki sefere güvenli kullanım için transfer anahtarı maksimum aralık konumuna (veya kapalı konuma) getirilmelidir.
2. Saat iğnesinin bükülmesini önlemek için ölçüm işlemi sırasında ölçüm aralığını değiştirmeyin; Vites değişimi gerekiyorsa, test edilen tel vites değiştirmeden önce çenelerden çıkarılmalıdır.
3. Devredeki voltajın kelepçe Ampermetresinin nominal değerinden daha düşük olması gerektiğini ve düşük voltaj seviyeli kelepçe Ampermetresinin yüksek voltaj devresinin akımını ölçmek için kullanılmaması gerektiğini unutmayın, aksi takdirde buna neden olmak kolaydır kazalar veya elektrik çarpması.
4. Fırtınalı günlerde, açık havada ölçüm yapmak için kelepçe Ampermetresinin kullanılması yasaktır.
