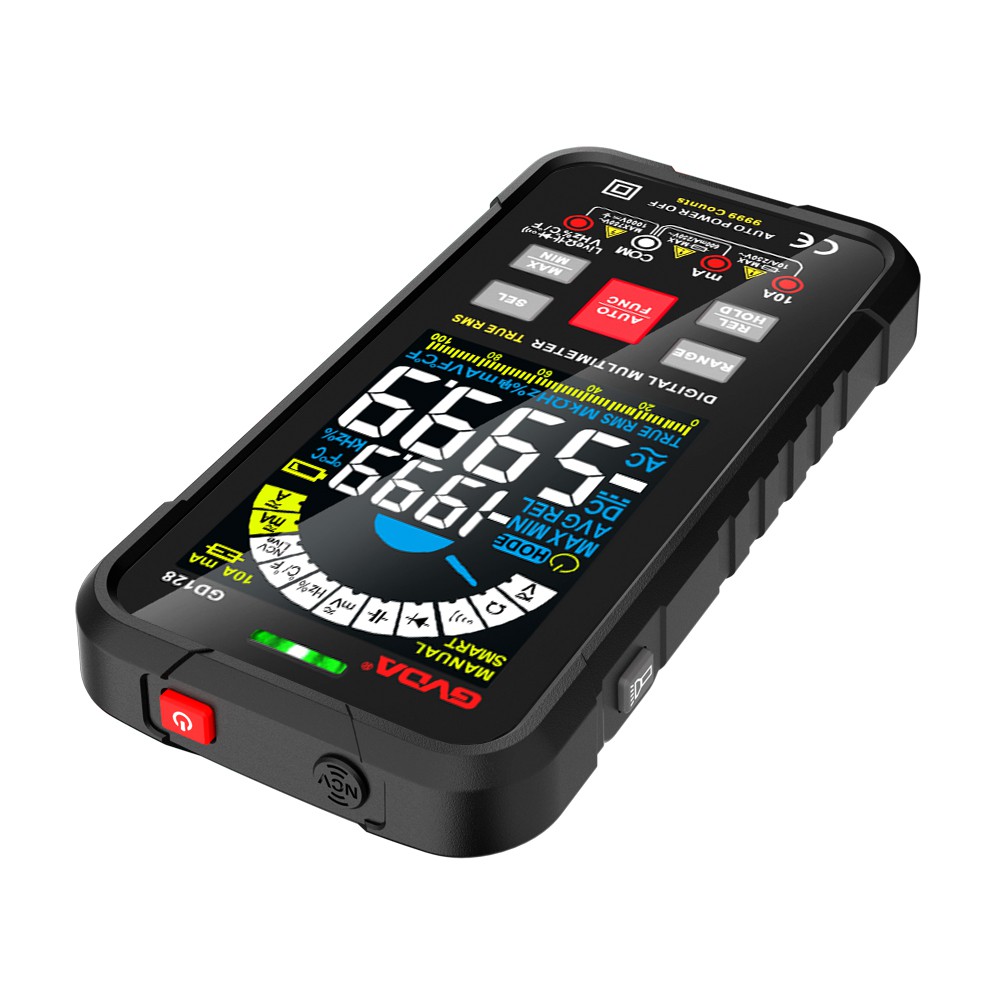

Yarı iletkenler dijital multimetre ile nasıl ölçülür?
1. Diyotlar
Dijital multimetrenin diyot dişlisinin açık devre voltajı yaklaşık 2,8V'tur, kırmızı test ucu pozitife ve siyah test ucu negatife bağlanır. Ölçüm sırasında akım yaklaşık 1mA'dir ve görüntülenen değer diyotun ileri gerilim düşüşünün yaklaşık değeridir ve birimi mV veya V'dir. Silikon diyotun ileri gerilim düşüşü yaklaşık 0'tır. 3~0.8V. Germanyum diyot germanyumun ileri iletim voltaj düşüşü yaklaşık 0.1~0.3V'tur. Ve daha yüksek güce sahip diyotun ileri voltaj düşüşü daha küçüktür. Ölçülen değer 0.1V'den küçükse diyotun arızalı olduğu ve hem ileri hem de geri iletim yaptığı anlamına gelir. Hem ileri hem de geri açıksa diyotun PN bağlantısının açık olduğu anlamına gelir. Işık yayan diyotlar için, diyot ileri yönde ölçüldüğünde ışık yayar ve tüp voltaj düşüşü yaklaşık 1,7V'tur.
2. Transistör
Triyotun, diyot ölçme yöntemine göre ölçülebilen emisyon bölümü (be) ve toplayıcı bölümü (bc) olmak üzere iki PN bölümü vardır. Gerçek ölçümde ileri ve geri gerilim düşümü her iki pin arasında toplam 6 kez ölçülmeli, bunların 4'ü açık devre ve yalnızca 2'si gerilim düşümü değerini göstermelidir, aksi takdirde triyot bozuktur veya arızalıdır. özel triyot (Bant durdurmalı triyotlar, Darlington triyotlar vb. gibi, modele göre sıradan triyotlardan ayırt edilebilir). Değerleri olan iki ölçümde, siyah test ucu veya kırmızı test ucu aynı kutba bağlıysa bu kutup tabandır, ölçülen değerden küçük olanı toplayıcı düğüm, büyük olanı ise emitör düğümdür, çünkü baz değerlendirildi, Yazışma toplayıcı ve yayıcıyı belirleyebilir. Aynı zamanda şu yargıya varılabilir: eğer siyah test uçları aynı kutba bağlıysa, triyot PNP tipidir; kırmızı test uçları aynı kutba bağlıysa triyot NPN tipindedir; yaklaşık 0,6V voltaj düşüşüne sahip silikon tüp bir silikon tüptür ve yaklaşık 0,2V voltaj düşüşüne sahip olan ise bir germanyum tüptür. Tüp.
Üç, tristör:
Tristörün anodu, katotu ve kontrol elektrodu açık devrelidir, buna göre anot pimi belirlenebilir ve tristörün bozulup bozulmadığına karar verilebilir. Kontrol elektrodu ile tristörün katodu arasında da bir PN bağlantısı vardır ancak kontrol elektrodu ile yüksek güçlü tristörün katodu arasında bir koruma direnci vardır ve görüntülenen değer, ölçüm sırasında dirençteki voltaj düşüşüdür. .
4. Optokuplör
Optokuplörün bir tarafı ışık yayan bir diyottur, ölçüm sırasında voltaj düşüşü yaklaşık 1V'tur ve diğer tarafı bir triyottur, bazıları sadece c ve e'ye çıkar ve ölçümün pozitif ve negatif yönleri kesilir. Üç pimin tümü dışarı çıkarsa, ölçüm özellikleri yukarıdaki triyotla (çoğunlukla NPN tüpü) aynıdır. Diyotun ileri yönde iletilmesini sağlamak için bir multimetre kullanıldığında, bu sırada, triyotun c'den e'ye iletim voltajı düşüşünü ölçmek için başka bir multimetre kullanılır; bu yaklaşık 0.15V'dir; diyota bağlı multimetrenin bağlantısını kesin ve optokuplörün iyi olduğunu gösteren c'den e'ye triyot kesilir
