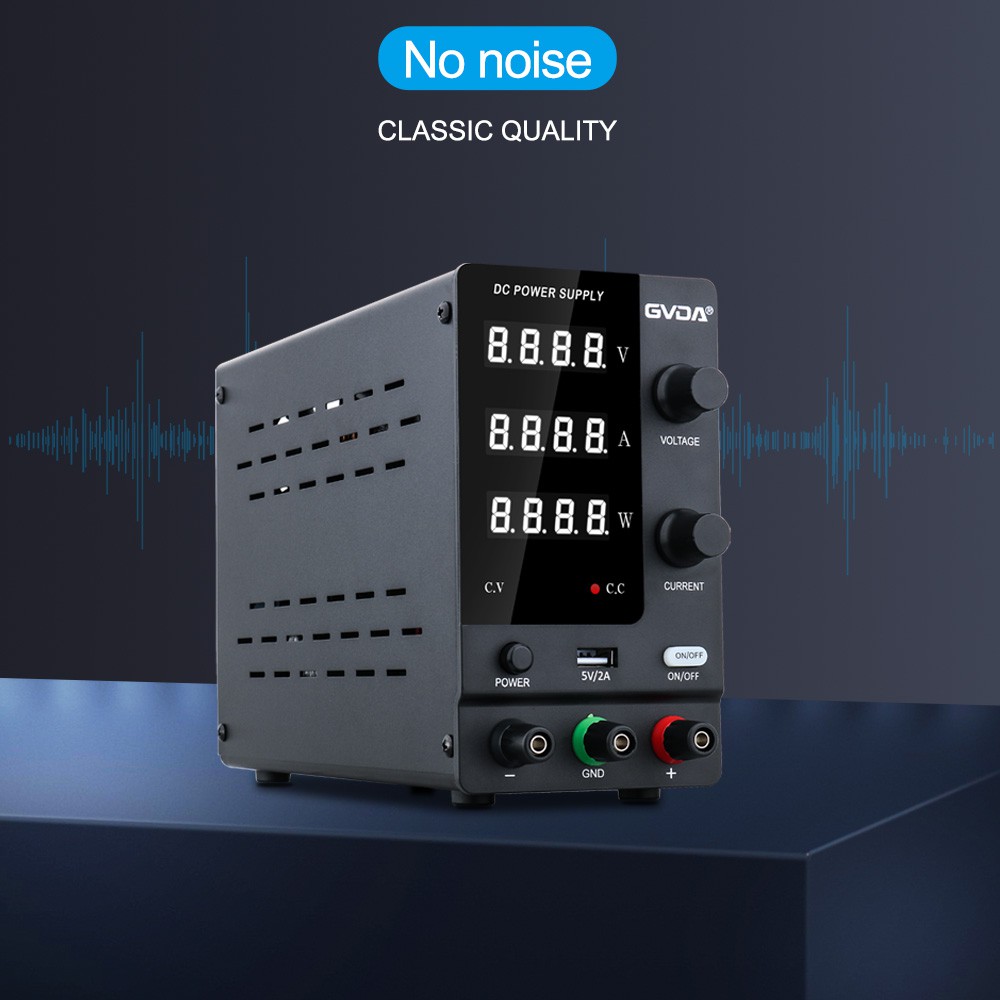

DC regüle güç kaynağı panelinin fonksiyonlarına giriş
1. Elektrik prizi
DC ayarlı güç kaynağını açıp kapatmak için kullanılır. Çıkış tarafında herhangi bir anahtar bulunmadığından, cep telefonunu tamire götürmeden önce gücü açmalı ve voltaj değerini ayarlamalısınız. Ayrıca bu cep telefonunda kullanılan pilin voltaj aralığını da bilmelisiniz.
2. Voltmetre
Çıkış voltajı okumasını görüntülemek için kullanılır. Düzenlenmiş güç kaynağı voltmetresinin doğruluğu yüksek olmadığından ve uzun süre kullanıldıktan sonra hatalı göstereceğinden, voltmetrenin gösterge hatasını görmek için kullanımdan önce çıkış voltajı değerinin bir multimetre ile kontrol edilmesi önemlidir. Ne kadar. Değilse, yanlış talimatlar çıkış voltajının çok yüksek veya çok düşük olmasına neden olmuş olabilir.
3. Amplifikatör
Cep telefonlarını tamir ederken o anda mevcut olan değeri kontrol etmek için kullanılır. Uzmanlar sorunları keşfetmek için sıklıkla ampermetre işaretçisinin salınımını kullanır.
4. Voltajı ayarlamak için bir düğme
Çıkış sinyalinin voltajını değiştirmek için kullanılır.
5. Gerilim çıkışı için bağlantı noktası
Güç kablosunu taktıktan ve güç anahtarını açtıktan sonra cep telefonunun çalışma voltajı, voltaj çıkış portu üzerinden verilir.
6. Sıfır noktalarda ince ayar
Güç kapalıyken sıfır noktası ince ayar düğmesinde ince ayar yaparak işaretçiyi sıfır noktası konumuna ayarlayın.
7. F kılavuzu
Cep telefonlarının verici devresini test etmek için kullanılır. Cep telefonu düzenlenmiş güç kaynağına yakın olduğunda ve "112"yi çağırdığında sinyal gücü F göstergesinde gösterilecektir. Cep telefonu sinyallerini ileten devrenin çalışır durumda olup olmadığını belirlemek için kullanılır.
8. İşlev seçimi anahtarı
Ölçülen voltaj ekranının ve çıkış voltajı ekranının işlevleri arasında seçim yapmak için kullanılır. DC kontrollü güç kaynağı
