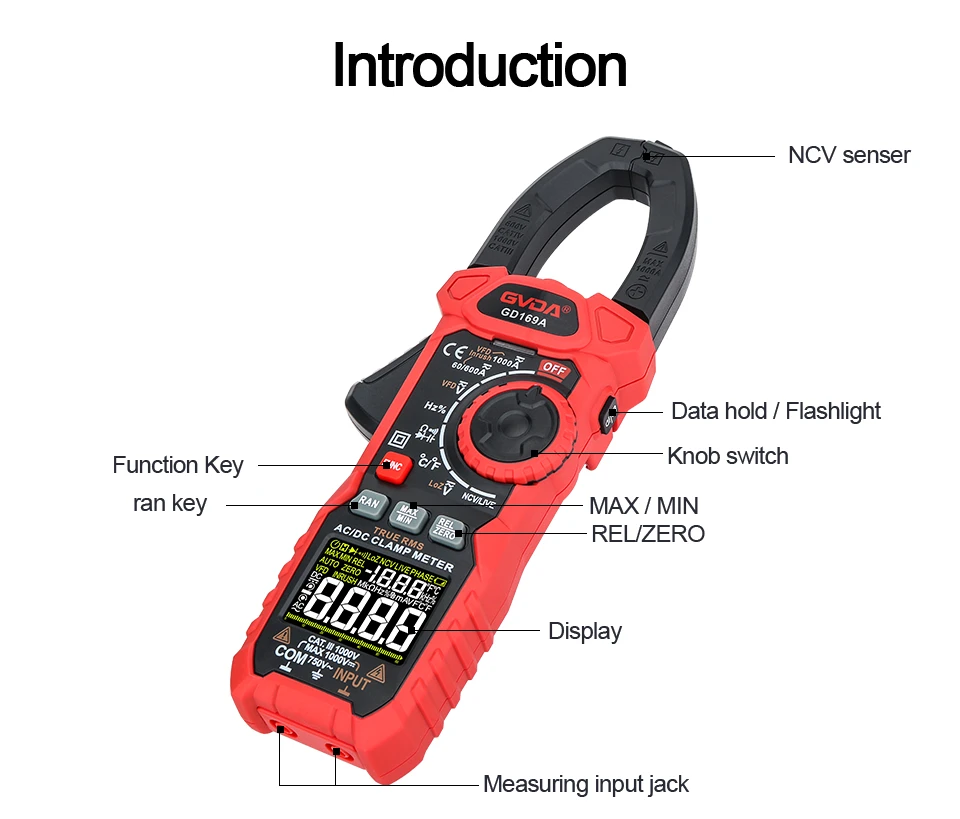

1 Artık akım eylem koruyucusunun kendisinde bir sorun olup olmadığını belirleyin. Kaçak akım pens ölçer
Artık akım eylem koruyucusu devreye alınamıyorsa veya sık sık korunuyorsa: dağıtım trafosunda, AC kontaktörünün veya kaçak devre kesicinin çıkış tarafındaki üç fazlı kabloları ve nötr kabloları kelepçelemek için bir kaçak akım pens ölçer kullanın ve ve artık akım eylemi Koruyucu zorla devreye alınır. Bu sırada kaçak akım pens ölçerin görüntülenen değeri 300mA'dan büyükse, kaçak akım çalışma koruyucusunun iyi olduğunu kanıtlar. Bu sırada, hangi fazın sızdırdığını belirlemek için kaçak akım pens ölçer kullanılmalıdır; Aksi takdirde, tamir edilmelidir veya artık akım koruma koruyucusunu değiştirmelidir.
2 Hangi faz hattında kaçak akım pens metre sızdırdığını belirleyin
Dağıtım trafosunda, alçak gerilim hattını kontrol eden AC kontaktörünün çıkış tarafındaki nötr telini ayırın ve ardından çıkarılan sigorta çekirdeğini fazlardan birine takın ve fazı bir kaçak akım pens ölçer ile ölçün; ölçülen gösterge değeri, fazın kaçak akım değeridir. Aynı şekilde sırayla kalan fazların kaçak akım değerlerini ölçünüz.
Hatta faz hattı topraklamasının (birinin tek hat-tek toprak yöntemiyle elektrik çalması vb.) bulunmasını ve yüksek akım nedeniyle sayaca zarar vermesini önlemek için, önce kaçak akım pens ölçeri üzerine yerleştirin. tespit sırasında maksimum menzil; görüntülenen değer küçükse, kaçak akım pens metre aralığını miliamper ölçümüne değiştirin.
3 Kaçak akımlı faz hattını belirledikten sonra, kaçak akımın konumunu belirleyin. Kaçak akım pens ölçer
Dağıtım trafosunda, kontrol edilecek faz hattını sigorta çekirdeğine takın, nötr hattı ve diğer iki fazın sigortalarının bağlantısı kesilir ve kaçak pozisyonu belirlemek için canlı faz hattını ölçmek için bir kaçak akım pens metre kullanın. Oranı iyileştirmek için, direğin konumu hattın ortasında seçilebilir ve sızıntı kısmı tespit yoluyla hattın ilk yarısında veya ikinci yarısında değerlendirilir ve ardından hattın bulunduğu bölüme gidilir. sızıntıdan şüpheleniliyor. Ve böylece algılama aralığını daraltmak için. Son olarak, belirlenen daha küçük aralıkta faz hattı direk izolatörlerini test edin ve aralık içinde faz hattına bağlı abone hattının faz hatlarını test edin (yerde yapılabilir veya izolatörler test edilebilir. Aynı zamanda) sızıntının spesifik kısmını belirlemek için.
Düşük voltajlı hat güç iletimi durumunda, şüphelenilen aralık içindeki düşük voltajlı kullanıcı erişim hatları için kaçak akım pens ölçer de tespit edilebilir. Test sırasında, tek fazlı kullanıcıların faz ve nötr kabloları aynı anda kaçak akım pens ölçerin çenelerine yerleştirilmelidir; trifaze kullanıcıların trifaze kabloları ve nötr kabloları da aynı anda çenelere yerleştirilmelidir. Kaçak arıza yoksa, yük akımının manyetik akısının fazör toplamı sıfırdır ve kaçak akım pens metrenin gösterge değeri de sıfırdır; kaçak akım varsa kaçak akım değerinin büyüklüğü tespit edilebilir.
4 Kullanıcının dahili devresini ve ekipmanında kaçak akım kaçak akım pens ölçer olup olmadığını kontrol edin
Kullanıcının elektrik giriş hattında bir kaçak akım pens metre ile kaçak akım değerini ölçün ve aynı zamanda kullanıcının elektrikli ekipmanını ve lambalarını teker teker takıp söndürün ve kaçak değişimine bakarak kaçak akımı bulun. kaçak akım pens ampermetresi tarafından ölçülen akım değeri. Tüm ekipman ve lambalar normalse veya kaçak olan ekipman geri çekilmişse, ancak kaçak akım pens ölçer kullanıcıda hala kaçak akım olduğunu gösteriyorsa, kullanıcının alçak gerilim hattında kaçak olabilir. Duruma göre ele alınmalıdır. Önceden gömülü ve gizli boru hatlarındaki kaçak arızası için, bununla başa çıkmanın tek yolu hattı değiştirmek veya yeniden kablo tesisatıdır.
