Devrenin kısa veya zemin olup olmadığını kontrol etmek için bir multimetre nasıl kullanırım?
Devrede bir kısa devre olup olmadığını kontrol etmek istiyorsanız. İlk olarak, hatta güç kaynağını kesin, ardından yük anahtarlarını açın ve iki kablo arasındaki direnci ölçmek için multimetrenin OHM aralığını kullanın. Normal şartlar altında, daha yüksek bir direnç daha iyidir. Devrenin topraklanıp topraklanmadığı belirlenirse, multimetrenin OHM aralığı kullanılabilir. Her devrenin zemine direncini ölçün. Ne kadar büyük olursa o kadar iyi. Kısa devreleri ölçmek ve bir devrede topraklamanın yanlış olduğu belirtilmelidir. Ayrıca uygun değil. Topraklama veya kısa devre direnci çok küçükse, bir multimetre ile tespit edilebilir. Direnç biraz daha büyükse, tespit edilmemelidir. Bir multimetre 38 0 v düşük voltaj devresinde tespit edemez. Hatlar arasında veya zemine, ölçüm için 500V çalkalayıcı kullanılmalıdır. Hepsi 0.38 megaohms'un üzerinde olmalıdır. Aksi takdirde, niteliksizdir.
İlk olarak, canlı ve nötr kabloları ayırmak gerekir.

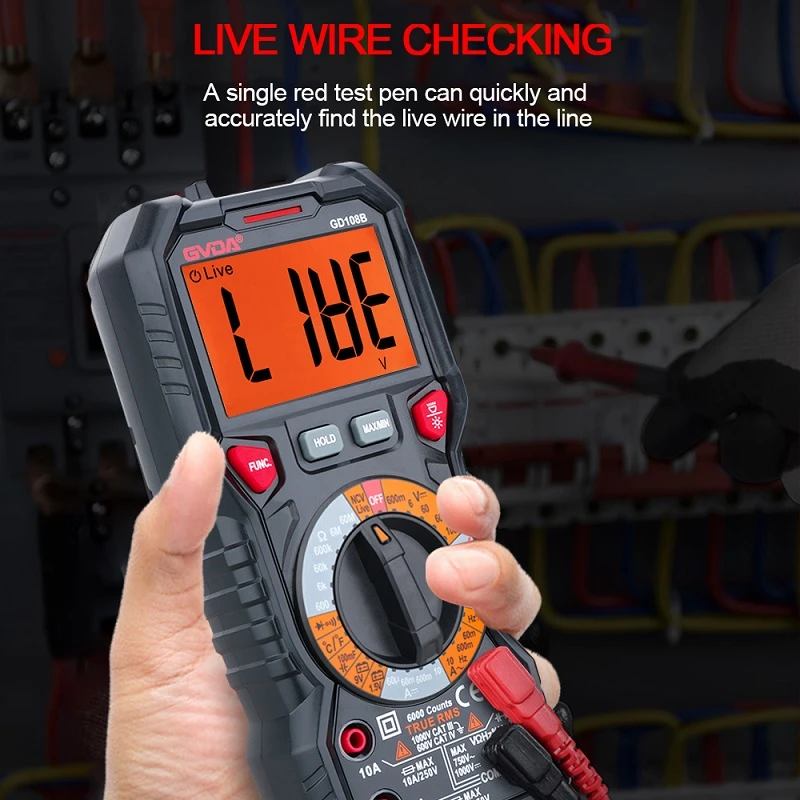

Toprak kablosu: Multimetreyi AC voltaj aralığına ayarlayın ve aralık 220V'den yüksek olmalıdır. Kırmızı probu voltaj bağlantı noktasına yerleştirin, siyah probu yerleştirmeyin ve ardından okumayı gözlemlemek için kırmızı probu soketlerden birine yerleştirin.
En yüksek okumaya sahip çizgi canlı çizgi, en düşük okumaya sahip çizgi nötr çizgi ve neredeyse hiç hareketsiz çizgi zemin çizgisidir.
İki okuma küçükse ve bir okuma büyükse, toprak kabının topraklanmadığı ve topraklama kablosunun nötr kabloya bağlı olduğu anlamına gelir. Arkasındaki ikinci adımın ölçülmesi gerekmez.
Multimetreyi "kısa devre" test işlevine ayarlayın (mevcut değilse, direnç testi için kullanılabilir). Kırmızı ve siyah probları devrenin zemine ve şebeke zemine bağlayın. Test sonucu kısa devre veya son derece düşük bir direnç gösterirse, devre topraklanır. Aksi takdirde değil.
Sızıntı ve topraklama olup olmadığını kontrol edin ve multimetreyi 200m olarak ayarlayın. Örneğin, ekipman yalıtımını ölçerken, probun bir ucunu ekipman muhafazasına veya öğütülmüş teline ve probun diğer ucunu devreye bağlayın. Yalıtım ölçülürken, ölçüm hatalarını önlemek için eller proba dokunmamalıdır.
Multimetrenin direncini 20K veya 200K olarak ayarlayın, ana güç ve yük gücünü kapatın, bir probu canlı tele ve bir probu toprak kablosuna bağlamak için bir multimetre kullanın, direnç değerini kontrol edin, sonra bir probu nötr kabloya ve bir probu topraklama kablosuna bağlayın ve direnç değerini iki kez gözlemleyin. 7.3 veya daha yüksek bir direnç değeri varsa veya 14 veya üstü varsa, direnç değeri olan multimetreye bağlı canlı tel veya nötr telin sızdığını gösterir.
Voltajın özü potansiyel farktır. İki çizgi arasındaki voltaj 0 olduğu sürece, direnç modu kullanılarak ölçülebilir:
1. A hatı ve B hattı arasında ölçülecek bir kısa devre olduğu varsayılırsa, A ve B hattı arasında nötr çizgiye bir voltaj (220 volt gibi) olabilir ve hatlarındaki potansiyeller potansiyel A ve potansiyel B'dir. Birçok insan, önce direnç modunda doğrudan ölçülürlerse, çizginin ve hatta B'nin ölçülmeden önce ayrı ayrı kesişmesi gerektiğini düşünürler. Bu fikir yanlış değil, muhafazakar.
2. Directly set the multimeter to the AC voltage range, select the highest range, such as AC1000 volts, and then use the AC voltage range of the multimeter to measure line A and line B. If there is a relatively high voltage (such as 200 volts) between the two lines, it can prove that potential A and potential B are not equal, that is, there is a voltage difference between potential A and potential B. These two lines are not equipotential and are not short birlikte devre.
3. AC voltaj aralığı kullanılarak A ve B hattı B arasında ölçülen voltaj yoksa, güvence uğruna, aralarında ölçmek için 1 0 0 0 volt gibi bir DC voltaj aralığı seçilebilir ve DC voltajı olmadığı doğrulanabilir. Bu, potansiyel A ve potansiyel B'nin eşit olduğunu kanıtlayabilir. Eşit olmanın, nötr çizgi N'de hiçbir voltajı olmadığı anlamına gelmediğine dikkat edin. Örneğin, hem A hem de B hattının nötr çizgi n üzerinde 220 volt voltajı vardır, ancak aralarındaki voltaj da 0 volttur. Şu anda, en küçük direnç aralığı, bu iki çizgi arasındaki direnci ölçmek için kullanılabilir. 0 ohm'a yakınsa, bu iki çizginin birlikte kısa devre olduğu anlamına gelir.
4. Ölçümün topraklanıp topraklanmadığı için, yukarıdaki yöntem basit ölçüm için de kullanılabilir. Fikir, toprak telini normal bir tel olarak anlamaktır. Ancak genel olarak, zemine dokunup dokunmadığını ölçmek için, yalıtım direncini (genellikle yalıtım için 5 megohm) ölçmek için bir megohmetre kullanılabilir ve şu anda ölçüm için bir elektrik kesintisi gereklidir.
