Nötr Tel ile Gerilimli Kabloyu Multimetre İle Ayırt Etmenin Basit Bir Yöntemi
Genel olarak konuşursak, şebeke beslemesindeki nötr kablo ile canlı kabloyu ayırt etmek için düşük-voltajlı bir test kalemi gereklidir. Bunları ayırt etmek için bir multimetre kullanılabilir mi? Cevap evet. Yöntemler aşağıdaki gibidir:

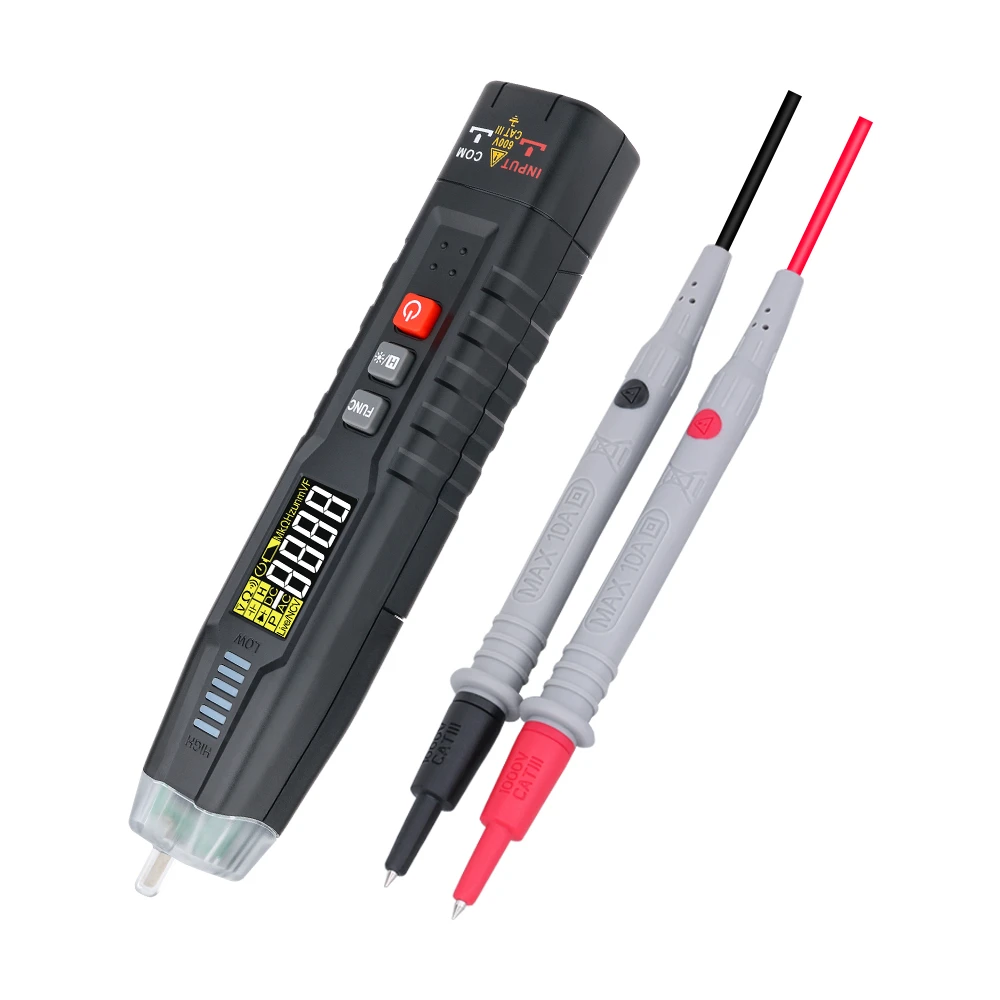

Multimetrenin aralık anahtarını 250V veya 500V AC voltaj aralığına ayarlayın. Siyah test ucunu iç mekan su borusuna, nemli bir zemine, zemine vb. bağlayın. Kırmızı test ucunu güç kablosuna veya güç soketi deliğine dokundurun. Multimetrenin gösterdiği yüksek gerilim değerine karşılık gelen tel, canlı teldir ve daha düşük gerilim değerine veya sıfır gerilime sahip tel, nötr teldir.
Multimetreyi 250V AC voltaj aralığına ayarlayın. Test uçlarından birini kabloya, diğerini ise duvara veya yere bağlayın. (Duvar ya da zemin çok kuru ise su ile nemlendirerek daha belirgin sonuç alabilirsiniz.) Multimetrenin ibresi hareket etmiyorsa tel nötr teldir; imleç yön değiştirirse bu, telin canlı tel olduğunu gösterir.
Canlı kablo ile nötr kabloyu ayırmamız gerektiğinde ancak elimizde test kalemi olmadığında testi sadece bir multimetre ile tamamlayabiliriz. Aşağıda açıklanan üç yöntem vardır:
İlk yöntem: Yalnızca bir multimetreniz varsa ancak test kaleminiz yoksa ve voltaj normalse, canlı kabloyu nötr kablodan ayırmak için multimetreyi kullanabilirsiniz. Multimetrenin bir test ucunu canlı kabloya veya nötr kabloya, diğerini ise toprağa, duvara, metal su borusuna vb. bağlayın. Bir voltaj varsa (genellikle 20V'den büyük), bu canlı kablodur; voltaj yoksa nötr teldir.
İkinci yöntem: Öncelikle test kaleminin çalışma prensibini anlayalım. Bir test kalemi bir metal çubuk, bir neon ampul, bir karbon direnç ve bir metal kapaktan oluşur. Neon ampul, inert gazla dolu bir cam ampul olan ışık yayan cihazdır. Karbon direncinin direnci 1M ohm veya daha fazladır. Metal kapak kişinin elinin dokunduğu kısımdır. Bir kişi metal kapağa dokunduğunda, canlı tel, test kalemi, insan vücudu ve toprak bir devre oluşturur. İnsan vücudu ile dünya arasında yaklaşık 100PF'lik bir kapasitans vardır ve devre bu şekilde oluşur.
Ölçüm için bir multimetre kullanırken, ister dijital ister analog multimetre olsun, besleme voltajının yaklaşık aralığını öğrendikten sonra, 220VAC voltajı örnek alarak multimetreyi 400VAC aralığına ayarlayın. Kırmızı test ucunu canlı kabloya veya nötr kabloya bağlayın ve siyah test ucuna elinizle dokunun. Multimetre bir okuma gösteriyorsa, bu onun canlı kablo olduğu anlamına gelir; okuma yoksa nötr teldir.
Bu yöntem insan vücuduna herhangi bir zarar vermez. Bunun nedeni, dijital multimetrenin iç direncinin 10M ohm, analog multimetrenin iç direncinin ise 20K ohm/V olmasıdır. Ölçülen voltaj 220V ise, analog multimetrenin iç direnci 20K × 220V=4400 ohm'dur; bu kesinlikle güvenlidir çünkü bir test kalemindeki karbon direncinin iç direnci genellikle 1M ohm'dur.
