Dijital multimetre direnç dişli diyotunun ileri ve geri direnci neden değerleri göstermiyor?
Bir diyotun tek yönlü iletkenlik özelliği, diyotun PN ekleminin iletilmeden önce ileri yönde polarlanmış olması gerçeğine bağlıdır. Direnci ölçmek için direnç dişlisini kullanmanız yeterlidir; diyotun kendisi iletken değildir, dolayısıyla direnç ölçülemez. Multimetre diyot dişlisi voltajı genellikle 1.5-2.8V kadardır, diyot ölçümünde aslında diyotun her iki tarafındaki voltajdır, böylece PN bağlantısının ileri eğilimi multimetrede görülür. diyotun iyi olduğunu kanıtlayan 0.7V civarında bir voltaj düşüşü. İşaretçi ölçer tarafından ölçülen yaklaşık 10K'lık direnç doğru değildir ve farklı diyotların ölçülmesiyle elde edilen değerler farklıdır.

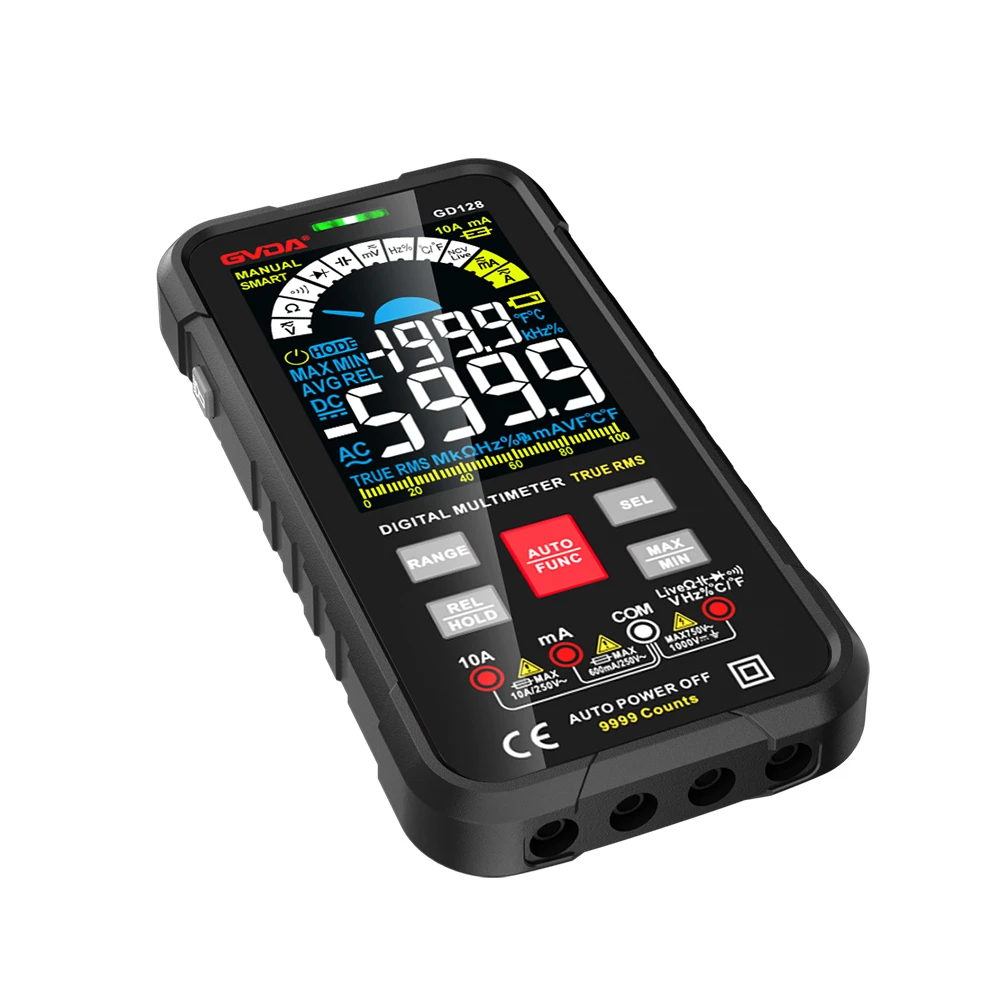

Multimetre diyot ölçüm yöntemi
Diyot, multimetrenin diyot dişlisi ile ölçülmelidir. Multimetrenin dişlisini diyot dişlisine vurun, kırmızı kalem pozitif uca, siyah kalem ise negatif uca yerleştirilir.
Ölçülen diyotun iki elektrotunu kırmızı ve siyah kalemlerle temas ettirin ve eğer diyot yaklaşık 0.7V'luk bir voltaj düşüşü gösteriyorsa, bu, kırmızı kalemin temas ettiği ucun diyotun pozitif kutbu olduğu anlamına gelir. ve diğer taraf diyotun negatif kutbudur.
Ölçülen diyotun yönünü değiştirin, eğer voltaj değeri ölçülmüyorsa, kırmızı kalem diyotun negatif kutbuna, siyah kalem ise diyotun pozitif kutbuna dokunuyor demektir.
Yukarıdaki iki ölçümden sonra diyotun pozitif ve negatif kutuplarını doğrulayabilir ve diyotun iyi veya kötü olduğunu doğrulayabilirsiniz.
Direnç dosyasındaki dijital multimetre, iki kalem arasındaki voltaj düşük, sıradan silikon diyottan 0.6-0.7V veya daha düşük pozitif iletim voltajından düşük, diyot kesme durumunda . Kesme durumunun direnç değeri çok büyüktür, bu nedenle diyotu dijital multimetre ile ölçerken ister ileri ister geri olsun değer taşmasını gösterir. Dijital multimetrenin diyot ölçüm dişlisi vardır, diyotun ileri ve geri açılıp kapanmasını ölçmek için dişliyi kullanmalısınız.
Ek olarak, diyot doğrusal olmayan bir bileşendir, direnç değeri sabit değildir, diyotun ileri iletim direncini ölçmek için işaretçi multimetre direnç dosyası kullanıldığında, farklı dosyalar direnç değeri arasındaki farkın çok büyük olduğu görülebilir. Bu nedenle, ileri iletim ölçümü, ters kesme veya pozitif ve negatif kutupları tanımlamak, hattaki arızayı veya yanmayı tanımlamak için bir multimetre ile diyot direnç değerinin ölçümü önemli değildir. spesifik direnç değerini okumaya gerek yoktur.
Dijital multimetrenin diyotu ölçmek için kullanılan özel bir ikincil tüp dosyası vardır. Direnç dosyasını kullanmanız gerekiyorsa, diyot onlarca K veya daha fazla direnç değerini ters çevirir, bu nedenle tablo taşmayı gösterir 1. Yarı iletken diyot voltajı farklı dirençlerin uçlarına eklendiğinden birkaç yüz ohm'u birkaç K'ya iletin. değerler farklıdır. Bu nedenle diyotun ölçümü genellikle özel bir dosya ile ölçülür, ters genellikle 1'dir (taşma), ileri 300 - 750 arasında (bu aslında voltaj düşüşüdür), çoğunlukla altı yüz civarında (silikon), 500 veya daha az (germanyum) tüp.
