Süreklilik Buzzer Aralığını Kullanırken Dijital Multimetre Neden Kapanıyor?

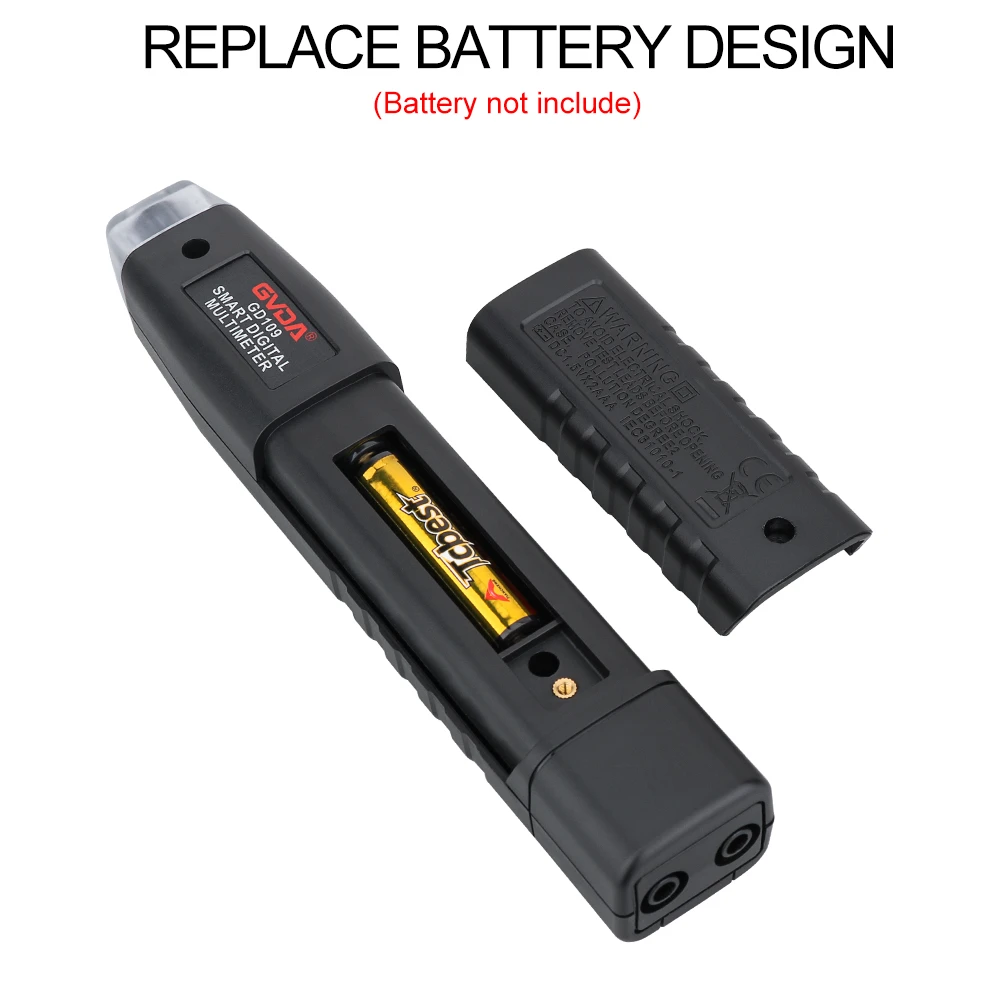

Pilin zayıf olduğu göz ardı edilemez. Sesli uyarı modunu kullanırken, sesli uyarı endüktif bir yüktür ve anlık voltaj nispeten yüksek olabilir, bu da düşük pili aşağı çekebilir ve yetersiz voltaj nedeniyle ana çipin doğrudan kapanmasına neden olabilir
Pil değiştirildikten sonra aynı kalırsa, bunun nedeni sesli uyarıcıda veya ilgili sürücü devresinde bir kısa devre veya sızıntı olabilir. Artık tamir etmeye gerek yok. Bir multimetrenin maliyeti azdır ve daha fazla zaman alır.
Veya sadece zili değiştirip deneyin. Eğer işe yaramazsa, yeni bir tane satın alın.
Zil modunu kullanırken dijital multimetrenin otomatik olarak kapandığı genellikle iki durum vardır. Birincisi, multimetrenin pilinin eski olması ve yüksek güç tüketimine sahip sesli uyarı modu çalışırken, pil voltajının önemli ölçüde düşmesi ve multimetrenin otomatik olarak kapanmasına neden olmasıdır; Diğer bir durum ise çalışma sırasında akımın yüksek olduğu buzzer modunda bir arıza olması, bunun sonucunda akü voltajında ciddi bir düşüşe neden olması ve multimetrenin kapanmasına neden olmasıdır. Aşağıda, dijital multimetrenin sesli uyarı modu devresinin çalışma prensibi ve sorun giderme işlemlerine ayrıntılı bir giriş yapacağız.
Dijital multimetrenin zil modu için devrenin şematik diyagramı.
Şekildeki CD4011, voltaj kontrollü bir ses osilatörü oluşturmak üzere buraya bağlanan bir CMOS düşük-güçlü dörtlü 2 girişli NAND geçididir.
Devreyi zil moduyla açma/kapama test ederken, ölçülen direnç Rx'in direnci 70 Ω'dan küçük veya ona eşitse (bazıları başka direnç değerlerine de ayarlanmıştır), LM324'ün pin ①'si yüksek bir seviye çıkışı verir ve CD4011'den oluşan voltaj kontrollü ses osilatörünün çalışmasına neden olur. Piezoelektrik seramik çip bir uğultu sesi çıkarır ve aynı zamanda LED gösterge ışığı da yanmaya başlar.
Tipik bir dijital multimetrenin diğer seviyelerinin çalışma akımı çoğunlukla 10mA dahilindeyken, zil seviyesi piezoelektrik seramik karolar ve gösterge ışıkları nedeniyle nispeten büyük miktarda elektrik tüketir. Multimetrenin pili eskiyse, pil voltajında önemli bir düşüşe neden olabilir ve bu da multimetrenin kapanmasına neden olabilir.
Ek olarak, CMOS geçit devresi CD4011 veya sesli uyarı dişlisinin piezoelektrik seramik çipi arızalanırsa, bu durum tüm sesli uyarı dişlisinin güç tüketimini önemli ölçüde artıracak ve bu da multimetrenin otomatik olarak kapanmasına neden olacaktır. Yazar daha önce buzzer ayarlarında yüksek güç tüketimi olan arızaları çoğunlukla CD4011 veya piezoelektrik seramik çiplerle onarmıştı. Piezoelektrik seramik levhanın her iki ucunda hafif bir kısa devre olduğunda, bu durum zilin daha az ses üretmesine ve güç tüketiminin artmasına neden olacaktır.
