Doğrusal regüle güç kaynağı ile anahtarlamalı güç kaynağı arasındaki fark nedir?
Doğrusal regüle edilmiş bir güç kaynağı, doğrusal regüle edilmiş bir güç kaynağında, besleme devresine seri olarak bağlanan değişken bir rezistöre eşdeğer olan bir transistörün iletim derecesini değiştirerek çıkış voltajını ve akımını değiştirir ve kontrol eder. Değişken direnç yük ile aynı akımı akıttığı için çok fazla enerji tüketir ve ısınmaya ve düşük voltaj dönüşüm verimliliğine yol açar. Doğrusal voltaj regülatörlü güç kaynağının ortak bir özelliği, güç cihazı regülatörünün çıkışı stabilize etmek için regülatör kutbu arasındaki voltaj düşüşüne dayanarak doğrusal bölgede çalışmasıdır. Ayar borusunun büyük statik kaybı nedeniyle, ısıyı dağıtmak için büyük bir ısı emicinin takılması gerekir. Doğrusal güç kaynağının transformatörü endüstriyel frekansta (50Hz) çalıştığından kütle daha büyüktür.
Doğrusal regüle güç kaynakları, LDO'ların belirli bir voltaj farkını karşılaması gerektiği gibi düşük voltaj uygulamalarında yaygın olarak kullanılır. Çıkış voltajı ayarlama oranı ve dalgalanması daha iyidir, verimlilik daha düşüktür ve daha az çevresel bileşen gerekir, bu da düşük maliyetlidir. Devre nispeten basittir.

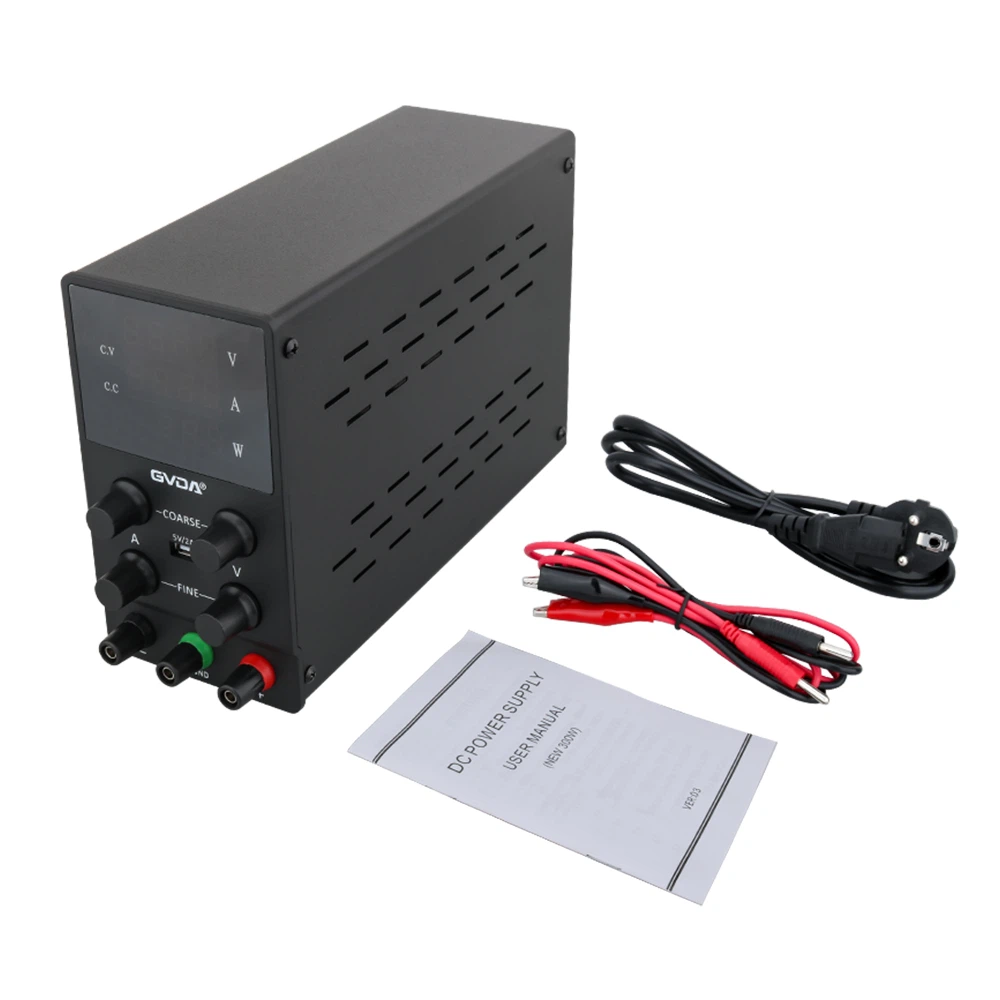

Doğrusal düzenlenmiş güç kaynağı, yüksek stabilite, küçük dalgalanma, yüksek güvenilirlik, çok çıkışlı sürekli ayarlanabilir güç kaynağı yapılması kolay avantajlara sahiptir. Dezavantajı ise hacminin büyük, hacimli ve nispeten düşük verimli olmasıdır. Bu tip düzenlenmiş güç kaynağı ve düzenlenmiş güç kaynağının doğasından gelen birçok çıkış türü vardır; düzenlenmiş güç kaynağına, düzenlenmiş akım güç kaynağına ve düzenlenmiş voltaj kümesine, düzenlenmiş bir voltajda düzenlenmiş akıma (çift regüle edilmiş akım) ayrılabilir. ) güç kaynağı. Çıkış değerinden sabit çıkış güç kaynağına, bant anahtarı ayarlanabilir ve potansiyometre sürekli ayarlanabilir tipe ayrılabilir. Çıkış göstergesinden işaretçi gösterge tipine ve dijital ekran tipine ayrılabilir.
Anahtarlamalı güç kaynağı tüm voltaj aralığına uygulanabilir, diferansiyel voltaj gerektirmez, farklı çıkış gereksinimlerini karşılamak için farklı devre topolojisi kullanabilir. Ayarlama oranı ve çıkış dalgalanması doğrusal güç kaynağı kadar iyi değildir ve verimlilik yüksektir. Birçok çevresel bileşen gerektirir ve maliyeti yüksektir. Devre nispeten karmaşıktır. Anahtarlamalı DC regüle güç kaynağının devre tipi esas olarak tek uçlu geri dönüş, tek uçlu ileri, yarım köprü, itme-çekme ve tam köprüye sahiptir. Doğrusal regüle edilmiş güç kaynağı arasındaki temel fark, transformatör devresinin frekansta çalışmaması, onlarca kilohertz ila birkaç megahertz arasında çalışmasıdır. Güç tüpü doğrusal bölgede değil, doyum ve kesme bölgesinde yani anahtarlama durumunda çalışmaktadır; anahtarlamalı DC regüle güç kaynağı da denir.
Doğrusal regüle güç kaynağı ile anahtarlamalı güç kaynağı arasındaki en büyük fark, doğrusal regüle güç kaynağındaki tüplerin (bipolar veya MOSFET) doğrusal durumda çalışması, anahtarlamalı güç kaynağındaki tüplerin ise anahtarlama durumunda çalışmasıdır. Doğrusal regüle güç kaynakları ve anahtarlamalı güç kaynakları buna göre adlandırılır.
