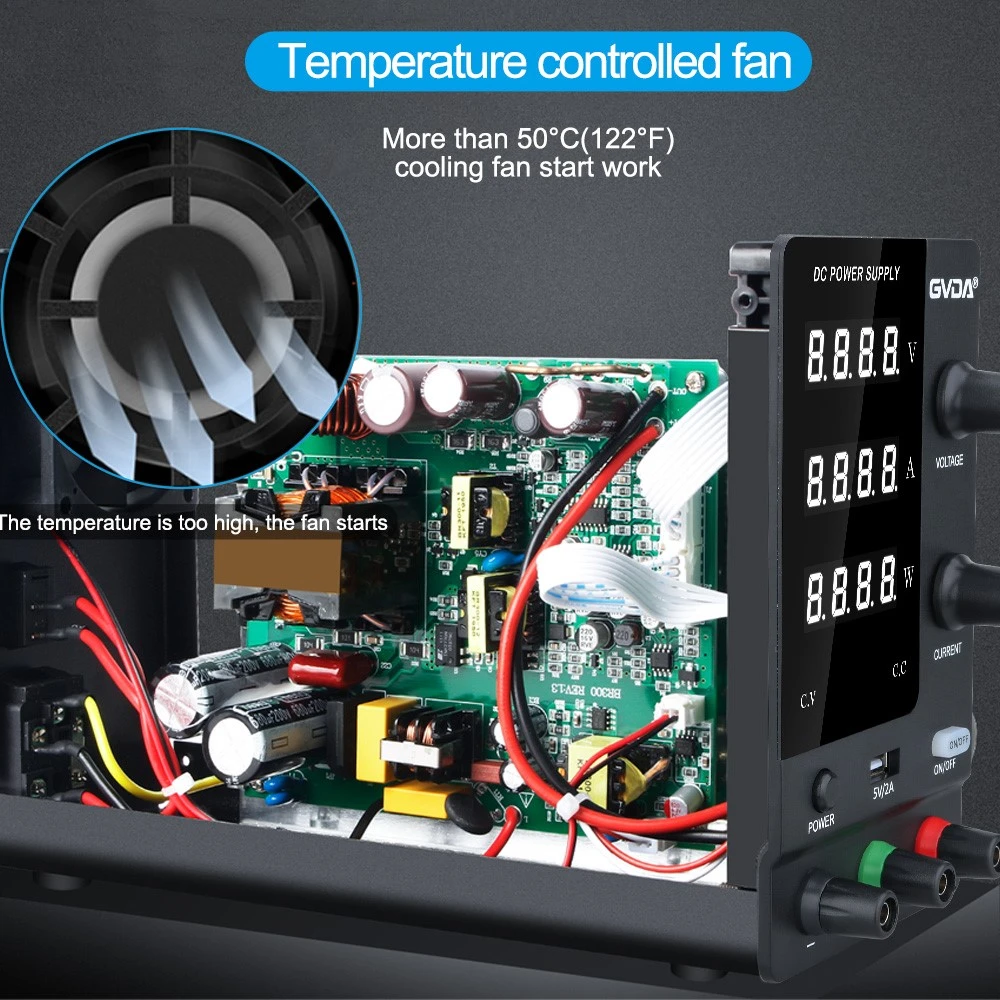

Doğrusal DC güç kaynağı ile anahtar modu güç kaynağı arasındaki fark nedir?
Doğrusal güç kaynağı
Doğrusal güç kaynağının ana devresi aşağıdaki gibidir:
Yani, bir tristör tarafından kontrol edildikten sonra ana transformatörün birinciline 220V şebeke gücünün sadece bir kısmı eklenir. Çıkış voltajı UO yüksek olduğunda, tristörün iletim açısı büyüktür ve şebeke voltajının çoğu tristör tarafından (yukarıdaki şekilde gösterildiği gibi) "bırak" dır, bu nedenle transformatörün birinciline uygulanan voltaj yüksektir. Tabii ki, düzeltme ve filtrelemeden sonra, çıkış voltajı da nispeten yüksektir.
Çıkış voltajı UO çok düşük olduğunda, tristörün iletim açısı çok küçük olduğunda ve şebeke voltajının büyük çoğunluğu, transformatörün birinciline çok düşük bir voltajın uygulanmasına izin veren tristör tarafından "bloke edilir", yani UI çok düşüktür. Tabii ki, düzeltme ve filtrelemeden sonra, çıkış voltajı da çok düşüktür.
Şu anda anahtar modu güç kaynaklarının üretiminde kullanılan çeşitli PWM entegre yongaları, esas olarak küçük çıkış voltajı varyasyon aralığı ve nispeten kararlı çıkış akımı açısından tasarlanmıştır.
Ancak PWM çipi olarak adlandırılan bir darbe genişliği modülatörüdür. Çıkış voltajı yüksek olduğunda ve çıkış akımı yüksek olduğunda, güç kaynağının içindeki anahtarlama tüpü daha uzun bir dönüş süresine ve daha kısa bir kapatma süresine sahiptir:
Çıkış voltajı ve akım azalmaya devam ederse, kontrol darbesinin daraltmaya devam etmesi gerekir, ancak PWM devresi artık bu gereksinimi karşılayamaz. Bu noktada, devre gösterildiği gibi aralıklı hale gelir:
Darbeler bazen aralıklı ve aralıklı olabilir, güç kaynağında gürültüye ve artan dalgalanmaya neden olabilir, bu da zayıf elektriksel performansa neden olur. Sözde 'düşük uç istikrarsızlık' aslında niteliksiz bir ürün haline geldi. Bu sorunu çözmek için şirketimiz daha iyi ele almak için yeni teknolojik önlemler aldı (daha fazla detaylandırılmadı).
Doğrusal güç kaynağı ile anahtarlama güç kaynağı arasındaki karşılaştırma
1. Doğrusal güç kaynakları iyi bir doğruluk (1-3 anahtar modu güç kaynaklarından daha iyi büyüklük siparişleri), düşük dalgalanma, iyi ayar oranı, düşük harici parazit ve çeşitli durumlar için uygundur.
2. Doğrusal güç cihazları doğrusal bir durumda çalışır, bu nedenle kayıplar güç kaynaklarını değiştirmeye kıyasla nispeten daha yüksektir ve güç kaynaklarının anahtarlama daha iyi verimliliğe sahiptir.
3. Anahtar modu güç kaynaklarının boyutu doğrusal güç kaynaklarından daha küçüktür, ancak anahtar modu güç kaynaklarının güç ızgarası ve radyasyon parazitini kirletme konusunda sorunları vardır.
4. Anahtarlama güç kaynakları, yüksek voltaj ve yüksek akım çıkışında 0 voltajından başlayarak sürekli ayarlanabilir başlama için uygun değildir, ancak sabit çıkış veya radyasyon paraziti için daha az gereksinime sahip nispeten sabit çıkış için uygundur.
5. Doğrusal güç kaynaklarının onarılması nispeten kolaydır. Bununla birlikte, anahtar modu güç kaynakları, yoğun bileşenleri nedeniyle bakımda belirli zorluklar göstermektedir. Buna ek olarak, devreler ve doğrusal güç kaynakları arasındaki keskin fark nedeniyle, bakım personeli, devredeki her noktanın çalışma durumunu gözlemlemek için bir osiloskop kullanılmasını gerektiren yüksek düzeyde teknik yeterlilik gerektirir.
