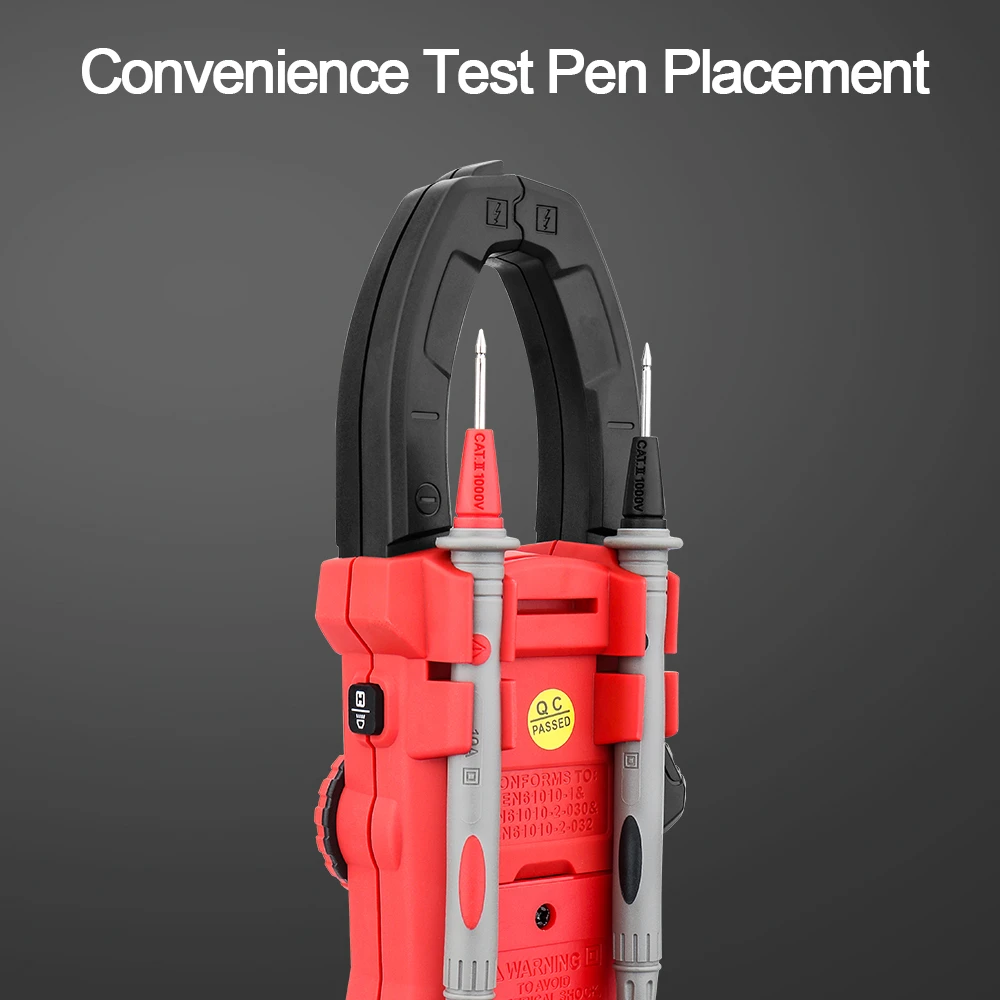

Bir pens metre, çalışan bir elektrik devresinin akımının büyüklüğünü ölçmek için kullanılan bir alettir ve elektrik kesintisi olmayan bir ortamda akımı ölçebilir.
1. Düzen ve İlke
Özünde, bir akım trafosu, bir pense anahtarı ve bir reaksiyon kuvveti ölçer ile doğrultucu bir manyetoelektrik sistemden oluşur.
2. Temelleri kullanın
(1) Makine ölçümden önce sıfırlanmalıdır.
(2) Uygun aralığı seçin, önce geniş aralığı seçin, ardından küçük aralığı seçin veya tahmin için isim plakası değerine bakın.
(3) Minimum aralık ölçümü kullanıldığında ve okuma anlamlı olmadığında, test edilen tel birkaç tur sarılabilir ve sarım sayısı, kapalı ağzın ortasındaki dönüş sayısına dayanmalıdır, ardından okuma=belirtilen değer aralığı / tam sapma dönüşlerinin sayısı
(4) Ölçüm yaparken, test edilen tel kapalı ağzın ortasında olmalı ve sapmayı ortadan kaldırmak için kapalı ağız tam olarak kapatılmalıdır.
(5) Ölçüm tamamlandıktan sonra, transfer anahtarı aralık içinde en fazla yerleştirilmelidir.
3. titiz olaylar
(1) Test edilen devrenin gerilimi, anma geriliminden düşük olmalıdır.
(2) Yüksek voltaj hattının akımını ölçerken, yalıtkan eldivenler giyin, yalıtkan ayakkabılar giyin ve yalıtkan pedin üzerinde durun.
(3) Ağzın tam olarak kapatılması gerekiyorsa, güç açıkken menzili değiştirmek mümkün değildir.
