Multimetre sadece ölçülecek nesnenin direncini ölçmek için kullanılamaz, aynı zamanda AC ve DC voltajı da DC voltajını ölçmek için kullanılabilir. Bazı multimetreler bile transistörlerin ana parametrelerini ve kapasitörlerin kapasitansını ölçebilir. Bir multimetrenin kullanımına tamamen hakim olmak, elektronik teknolojisindeki en temel becerilerden biridir. Yaygın multimetreler, analog multimetreleri ve dijital multimetreleri içerir.

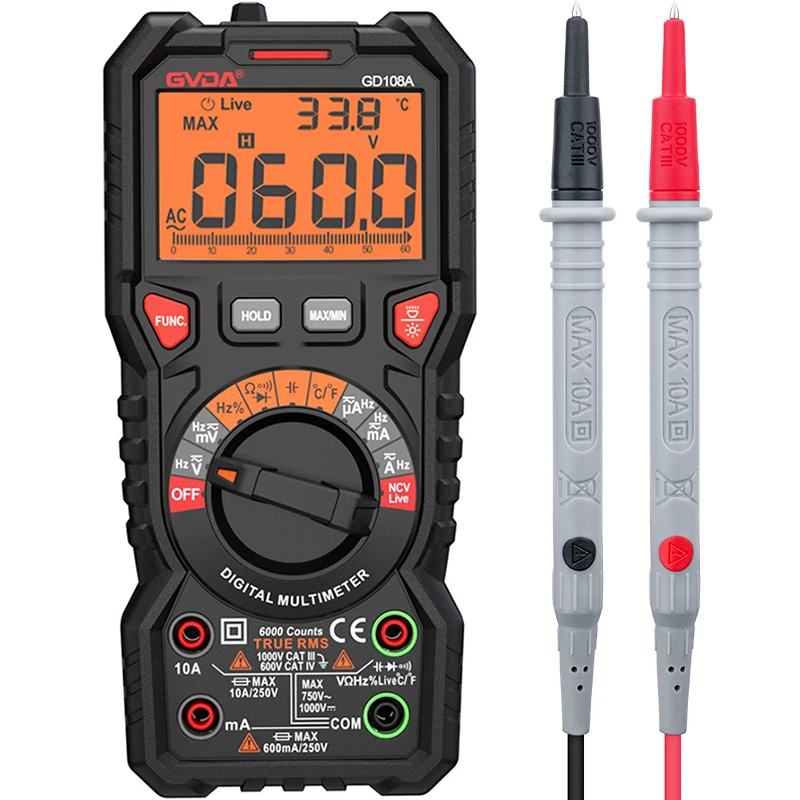

İşaretçi tipi multi-metre, ana bileşen olarak kafa ile çok işlevli bir ölçüm aletidir ve ölçülen değer, başın ibresi tarafından okunur. Dijital multimetrenin ölçülen değeri, okunması kolay LCD ekran tarafından doğrudan dijital formda görüntülenir ve bazılarında sesli uyarı işlevi de bulunur. Bir multimetre, bir metre kafasını paylaşan ve bir voltmetre, bir ampermetre ve bir ohmmetreyi entegre eden bir metredir.
Multimetrenin DC akım aralığı, çok aralıklı bir DC voltmetredir. Metre kafası, voltaj aralığını genişletmek için bir kapalı devre voltaj bölme direnci ile paralel bağlanır. Multimetrenin DC voltaj aralığı, çok aralıklı bir DC voltmetredir. Voltaj aralığı, sayaç kafasına seri olarak bir voltaj bölücü direnç bağlayarak genişletilebilir. Farklı voltaj bölücü dirençlerin karşılık gelen farklı aralıkları vardır.
1. Çevrimdışı algılama
IC çipinin her pimi ile toprak arasındaki pozitif ve negatif direnç değerlerini ölçün. Başarısızlık noktasını bulmak için bunu iyi bir IC çipiyle karşılaştırın.
2. Çevrimiçi algılama
DC direncinin algılama yöntemi, çevrimdışı algılama ile aynıdır. Ancak dikkat edin: Test edilecek devre kartındaki güç kaynağının bağlantısını kesmek için multimetrenin dahili voltajı 6V'tan büyük olmamalıdır. Ölçerken, dış etkiye dikkat edin.
3. AC çalışma voltajı test yöntemi
IC üzerindeki AC voltajının yaklaşık değerini ölçmek için dB aralığına sahip bir multimetre kullanın. dB aralığı yoksa, pozitif test ucuna seri olarak bir 0.1-0.5μF izolasyon DC kondansatörü bağlanabilir. Bu yöntem, nispeten düşük çalışma frekanslarına sahip IC'ler için uygundur. Ancak, bu sinyallerin doğal frekanstan etkileneceği ve dalga biçimlerinin farklı olacağı unutulmamalıdır, bu nedenle ölçülen veriler yaklaşık değerlerdir.
4. Toplam akım ölçüm yöntemi
IC'nin kalitesini değerlendirmek için IC güç kaynağının toplam akımını ölçerek. IC'lerin çoğu DC bağlantılı olduğundan, IC hasar gördüğünde (PN bağlantısı arızası veya açık devre gibi), ikinci aşamanın doymasına ve kesilmesine neden olarak toplam akımın değişmesine neden olur. Böylece toplam akımı ölçmek, IC'nin kalitesini yargılayabilir. Akım değeri, döngü direncindeki voltajı çevrimiçi olarak ölçerek hesaplanabilir.
