Tristörün üç elektrotunu ayırt etmek için bir multimetre kullanın
Silikon kontrollü doğrultucu modülüne aynı zamanda tristör (SilicON Controlled Rectifier, SCR) da denir. 1950'li yıllardan bu yana gelişerek büyük bir aileye dönüştü. Ana üyeleri arasında tek yönlü tristörler, çift yönlü tristörler, ışık kontrollü tristörler, ters iletimli tristörler, kapatmalı tristörler, hızlı tristörler vb. yer alır. Bugün kullandığımız şey, insanların sıklıkla sıradan tristörler dediği tek yönlü bir tristördür. Üç PN bağlantısı ve üç harici elektrot içeren dört yarı iletken malzeme katmanından oluşur: P tipi yarı iletkenin ilk katmanından türetilen elektrot, anot A olarak adlandırılır, üçüncü katmandaki P tipi yarı iletkenden çekilen elektrot kontrol elektrotu G olarak adlandırılır ve dördüncü katmandaki N tipi yarı iletkenden çekilen elektrota katot K denir. Tristörün devre sembolünden de anlaşılacağı gibi diyot gibi tek yönlü iletken bir cihazdır. Önemli olan, diyottan tamamen farklı çalışma özellikleri sağlayan ek bir kontrol elektrodu G'ye sahip olmasıdır.
Tristörün üç elektrotunu ayırt etmek için bir multimetre kullanın

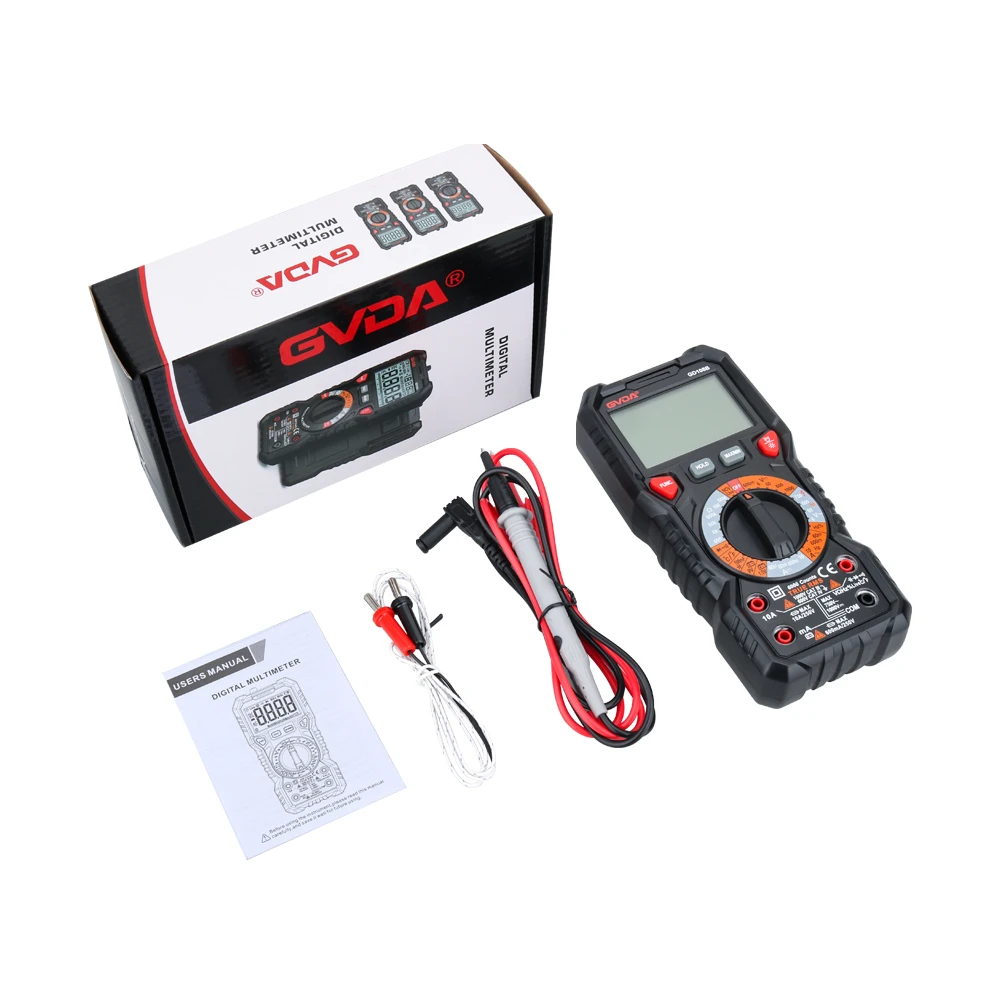

Sıradan tristörlerin üç elektrodu, bir multimetrenin R×100 ohm kadranı kullanılarak ölçülebilir. Hepimizin bildiği gibi tristör G ile K arasında diyota eşdeğer bir pN bağlantısı bulunmaktadır (Şekil 2(a)). G pozitif elektrot ve K negatif elektrottur. Bu nedenle, diyotu test etme yöntemine göre üç kutuptan ikisini bulun. Direnç küçükse, multimetrenin siyah test ucu kontrol elektrodu G'ye, kırmızı test ucu katot K'ya ve geri kalan test ucu ise anot A'ya bağlanır. Tristörün kalitesini test etmek için, az önce gösterilen öğretim panosu devresini kullanabilir (Şekil 3). Güç kaynağı SB açıldığında, ampul yanıyorsa bu iyidir; eğer yanmıyorsa kötüdür.
Tristörün üç kutbu nasıl belirlenir
Bir tristörün üç kutbunu belirleme yöntemi çok basittir. pN bağlantısı prensibine göre, üç kutup arasındaki direnç değerini ölçmek için bir multimetre kullanmanız yeterlidir.
Anot ile katot arasındaki ileri ve geri direnç birkaç yüz kiloohmdan fazladır ve anot ile kontrol elektrodu arasındaki ileri ve geri direnç birkaç yüz kiloohmdan fazladır (aralarında iki pN bağlantısı vardır ve yön Aksine, anot ve kontrol elektrodu hem ileri hem de geri bağlanmıştır).
Kontrol elektrodu ile katot arasında bir pN bağlantısı vardır, dolayısıyla ileri direnci birkaç ohm ila birkaç yüz ohm aralığındadır ve ters direnç, ileri dirençten daha büyüktür. Ancak kontrol elektrot diyotunun özellikleri ideal değildir. Ters yön tamamen engellenmez ve nispeten büyük bir akım geçebilir. Bu nedenle bazen kontrol elektrotunun ölçülen ters direnci nispeten küçüktür; bu, kontrol elektrotu özelliklerinin iyi olmadığı anlamına gelmez. . Ayrıca kontrol elektrodunun ileri ve geri direncini ölçerken, aşırı voltaj nedeniyle kontrol elektrodunun ters bozulmasını önlemek için multimetrenin R*10 veya R*1 bloğuna yerleştirilmesi gerekir.
Bileşenin katot ve anotunun ileri ve geri yönde kısa devre yaptığı veya anot ile kontrol elektrotunun kısa devre yaptığı veya kontrol elektrotu ile katotun ters yönde kısa devre yaptığı veya kontrol cihazının elektrot ve katotun açık devre olması, bileşenin hasarlı olduğu anlamına gelir.
SCR, silikon kontrollü doğrultucu elemanın kısaltmasıdır. Üç pN bağlantı noktasına sahip dört katmanlı yapıya sahip, yüksek güçlü bir yarı iletken cihazdır. Aslında, tristörün işlevi sadece düzeltme değil, aynı zamanda devreyi hızlı bir şekilde açmak veya kapatmak, doğru akımın alternatif akıma çevrilmesini gerçekleştirmek ve bir frekansın alternatif akımını diğerine değiştirmek için bir anahtar olarak da kullanılabilir. sıklık. AC, vb. Diğer yarı iletken cihazlar gibi tristörler de küçük boyut, yüksek verimlilik, iyi stabilite ve güvenilir çalışma avantajlarına sahiptir. Ortaya çıkışı, yarı iletken teknolojisini zayıf akım alanından güçlü akım alanına taşımış ve sanayi, tarım, ulaşım, askeri bilimsel araştırmaların yanı sıra ticaret ve sivil uygulamalarda da hevesle benimsenen bir bileşen haline gelmiştir.
