Pens Metre Kullanım Adımları
(1) Ölçülen akımın türüne ve voltaj seviyesine göre pens ampermetreyi doğru şekilde seçin. 500V'un altındaki genel iletişim hatları için T301 tipi seçilir. Yüksek gerilim hatlarının akımını ölçerken, voltaj seviyesine uygun bir yüksek gerilim pens ampermetresi seçilmelidir.
(2) Düzgün çalıştıklarından emin olmak için pens ampermetrenin görünümünü, kelepçe kapağını ve ölçüm başlığını doğru şekilde inceleyin. İbre sıfır konumunda değilse mekanik sıfırlama yapılmalıdır.
(3) Ölçülen akımın büyüklüğüne göre uygun kelepçe tipi ampermetre aralığını seçin. Seçilen aralık, ölçülen akım değerinden biraz daha büyük olmalıdır. Ölçülen akımın büyüklüğü bilinmiyorsa öncelikle maksimum aralık tahmini seçilmelidir.

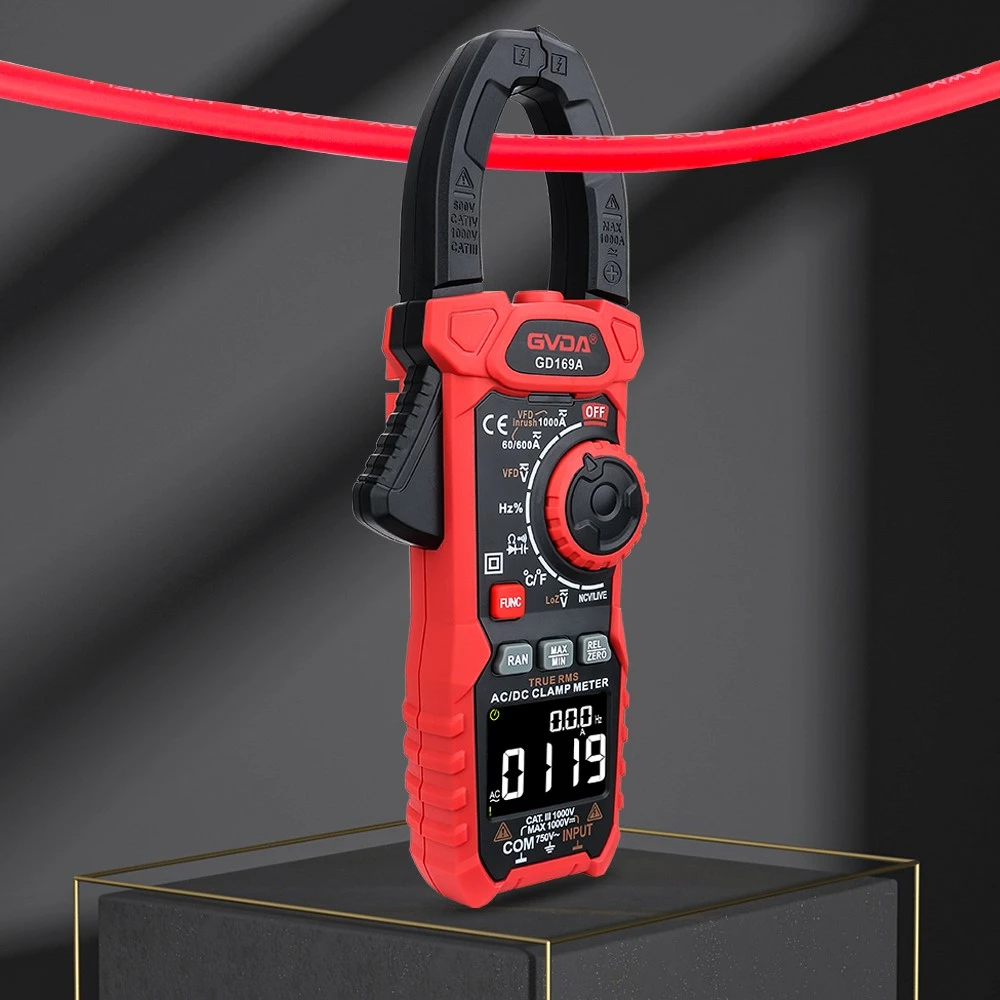

(4) Doğru ölçüm. Ölçüm yaparken çeneleri açmak için anahtar sıkılmalıdır. Test edilen teli kelepçenin ortasına yerleştirin, anahtarı serbest bırakın ve kelepçeyi sıkıca kapatın.
(5) Okuduktan sonra çeneleri açın ve test edilen telden çıkın ve dişliyi en yüksek akıma veya KAPALI konuma ayarlayın.
Ölçüm örneği: Kafes tipi asenkron motorun çalışma sırasında çalışma akımının ölçülmesi. Akımın büyüklüğüne göre, güvenli çalışmayı sağlamak ve servis ömrünü uzatmak için motorun düzgün çalışıp çalışmadığını kontrol etmek ve belirlemek mümkündür. Öncelikle kelepçe tipi ampermetrenin voltaj seviyesini doğru seçin, dış yalıtımının iyi olup olmadığını, herhangi bir hasar olup olmadığını, ibrenin esnek bir şekilde sallanıp sallanmadığını ve kelepçenin paslanıp paslanmadığını kontrol edin. Sayacın aralığını seçmek için motor gücüne göre nominal akımı tahmin edin. Ölçme yapılırken her faz için bir kez veya her üç faz için bir kez yapılabilir. Bu sırada sayaç üzerindeki sayının sıfır olması gerekir (çünkü üç fazlı akım fazörlerinin toplamı sıfırdır). Kelepçede iki faz hattı olduğunda sayaçta görüntülenen değer üçüncü fazın mevcut değeridir. Her fazın akımı ölçülerek motorun aşırı yüklenip yüklenmediği (ölçülen akım nominal akım değerini aşıyor), motorun iç geriliminde veya güç kaynağı geriliminde bir sorun olup olmadığı yani üç fazlı akım dengesizliğinin %10 sınırını aşıp aşmadığı belirlenebiliyor.
