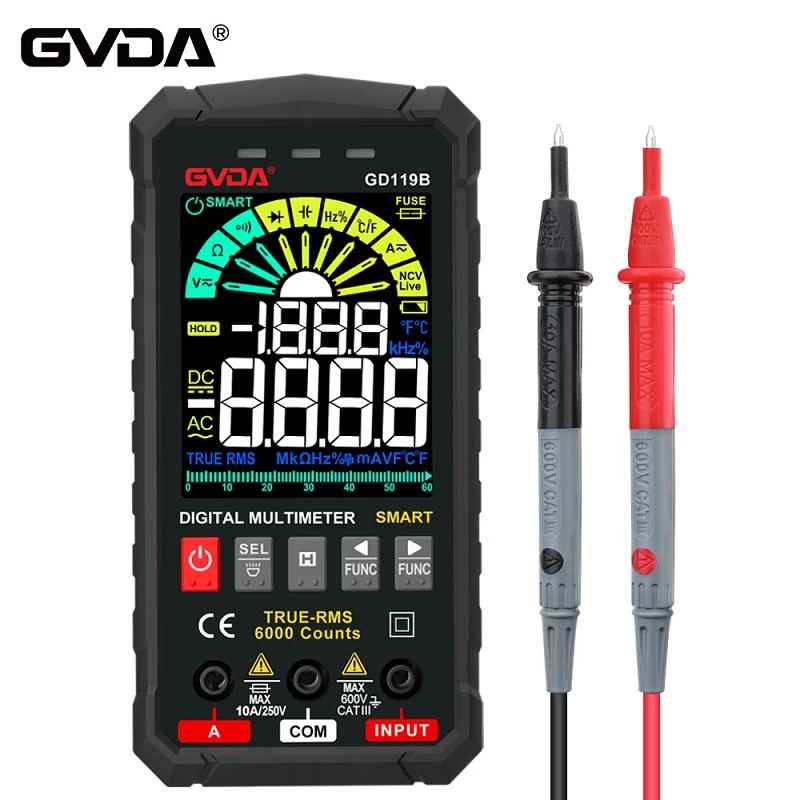

Multimetreler için Sorun Giderme Becerileri
1, Diyot
Dijital multimetrenin diyot aralığının açık devre voltajı yaklaşık 2,8V'tur; kırmızı prob pozitif terminale ve siyah prob negatif terminale bağlıdır. Ölçüm sırasında sağlanan akım yaklaşık 1 mA'dır ve görüntülenen değer, mV veya V cinsinden ölçülen diyotun yaklaşık ileri voltaj düşüşüdür. Bir silikon diyotun ileri iletim voltaj düşüşü yaklaşık olarak 0.3~{{ 5}}.8V. Germanyum diyotun ileri iletim voltaj düşüşü yaklaşık 0.1~0.3V'tur. Ve daha yüksek güce sahip diyotların ileri voltaj düşüşü daha küçüktür. Ölçülen değerin 0.1V'den küçük olması diyotun arızalandığını ve bu sırada hem ileri hem de geri yönün iletimde olduğunu gösterir. Hem ileri hem de geri yönlerin açık olması diyotun PN düğümünün açık olduğunu gösterir. Işık yayan diyotlar için ileri yönde ölçüldüğünde diyot yaklaşık 1,7V'luk bir voltaj düşüşüyle ışık yayar.
2, Transistör
Bir transistörün iki PN düğümü vardır; yayıcı düğüm (be) ve toplayıcı düğüm (bc), bunlar diyot ölçme yöntemi kullanılarak ölçülebilmektedir. Gerçek ölçümde ileri ve geri gerilim düşümü her iki pin arasında toplam 6 kez ölçülmelidir. Bunlardan 4 tanesi açık devreyi, sadece 2 tanesi ise gerilim düşümü değerini göstermektedir. Aksi takdirde, transistör bozulur veya özel bir transistör (örneğin, ortak bir transistörden modele göre ayırt edilebilen dirençli bir transistör, Darlington transistörü vb.) Sayısal değerlerle yapılan iki ölçümde, siyah veya kırmızı prob aynı kutba bağlıysa o kutup taban, küçük ölçüm değeri toplayıcı düğüm, büyük ölçüm değeri ise emitör düğümdür. Baz belirlendiği için toplayıcı ve verici buna göre belirlenebilir. Aynı zamanda siyah prob aynı kutba bağlanırsa transistörün PNP tipi, kırmızı prob aynı kutba bağlanırsa transistörün NPN tipi olduğu belirlenebilir; Silikon tüplerde 0,6V civarında bir voltaj düşüşü bulunurken, germanyum tüplerde 0,2V civarında bir voltaj düşüşü vardır.
3, Kontrol edilebilir silikon:
Tristörün anot, katot ve kontrol elektrotu, anot pinini belirlemek ve tristörün bozulup bozulmadığını belirlemek için kullanılabilen açık devrelerdir. Tristör kontrol elektrodu ile katot arasında da bir PN düğümü bulunur ancak yüksek güçlü tristör kontrol elektrodu ile katot arasında koruyucu bir direnç bulunur ve ölçüm sırasında görüntülenen değer, direnç üzerindeki voltaj düşüşüdür.
4, Optokuplör
Optokuplörün bir tarafı, ölçüm sırasında yaklaşık 1V'luk bir voltaj düşüşüne sahip ışık yayan bir diyottur. Diğer taraf bir transistördür, bazıları yalnızca c ve e'ye çıkar ve ölçüm sırasında hem ileri hem de geri yönler kesilir. Üç pinin tümü dışarı çıkarsa, ölçüm özellikleri yukarıdaki transistörle aynıdır (çoğunlukla NPN transistörü). Diyotun ileri yönde hareket etmesini sağlamak için bir multimetre kullanırken, transistör c ve e arasındaki yaklaşık 0.15V olan voltaj düşüşünü ölçmek için başka bir multimetre kullanın; Diyot'a bağlı multimetrenin bağlantısını kesin ve optokuplörün düzgün çalıştığını belirten transistör C'yi E'ye kapatın.
