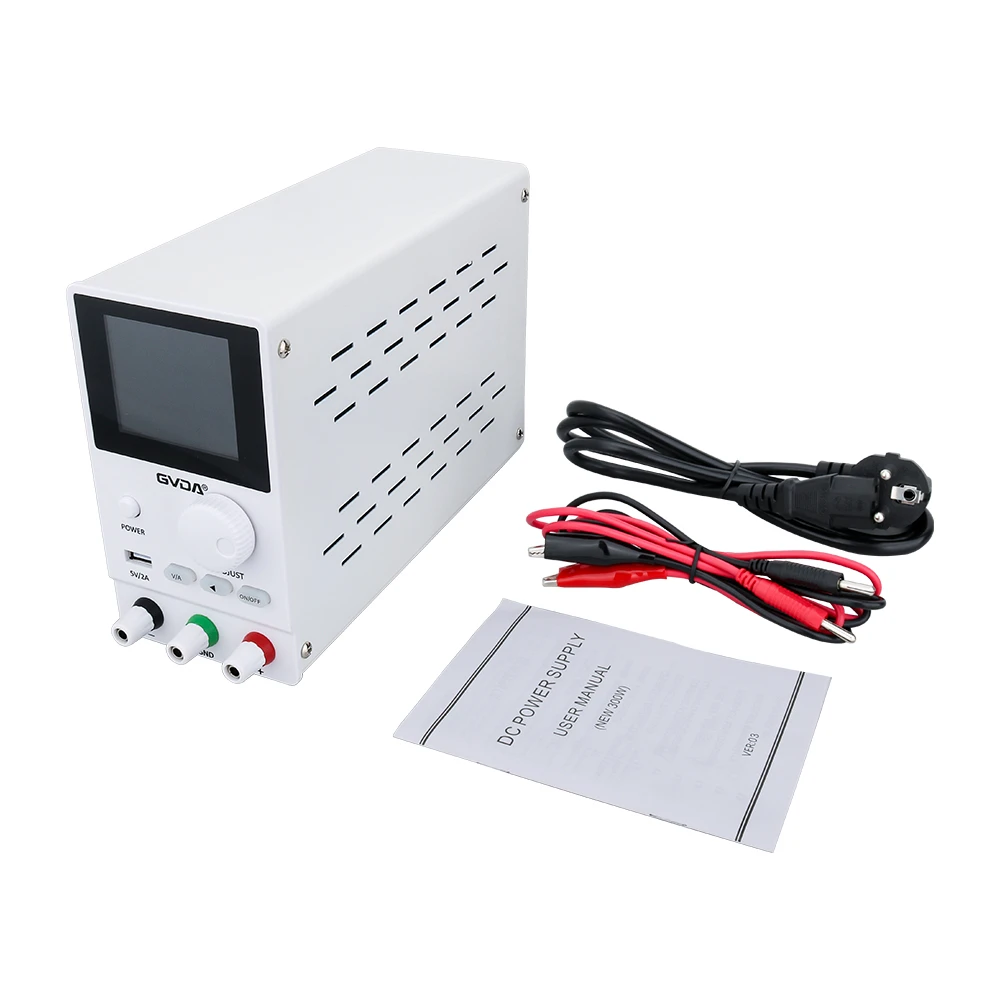

DC kontrollü güç kaynağının çalışma şekli
1, DC regüle güç kaynağının çalışma prensibi
DC regüle edilmiş güç kaynağı, 220V AC gücünü regüle edilmiş çıkış DC voltajına dönüştüren bir cihazdır. Dört aşamadan geçmesi gerekiyor: tamamlanması için voltaj dönüşümü, düzeltme, filtreleme ve voltaj stabilizasyonu.
Dört bağlantının çalışma prensipleri aşağıdaki gibidir:
(1) Güç transformatörü: Elektrik şebekesinin 220V AC gerilimini gerekli AC gerilime dönüştürerek doğrultucu devresine gönderen düşürücü transformatördür. Transformatörün dönüşüm oranı, transformatörün sekonder voltajı ile belirlenir.
(2) Doğrultma ve filtreleme devresi: Doğrultma devresi, AC voltajını Ui darbeli bir DC voltajına dönüştürür. Daha büyük dalgalanma bileşenleri filtreleme devresi aracılığıyla filtrelendikten sonra, daha küçük dalgalanmaya sahip DC gerilimi U1 çıkarılır. Yaygın olarak kullanılan doğrultma ve filtreleme devreleri arasında tam dalga doğrultma ve filtreleme, köprü doğrultma ve filtreleme vb. bulunur.
(3) Filtre devresi: Doğrultucu devresinin çıkış voltajındaki AC bileşeninin çoğu, nispeten düzgün bir DC voltajı elde etmek için filtrelenebilir. Her filtre kapasitörü C, RL-C=(3-5) T/2'yi karşılar veya T, giriş AC sinyal periyodudur ve RL, doğrultucu filtre devresinin eşdeğer yük direncidir.
(4) Gerilim dengeleme devresi: Gerilim dengeleme devresinin işlevi, çıkış DC gerilimini dengelemek ve AC şebeke gerilimi ve yükündeki değişikliklerle değişmemektir. Yaygın olarak kullanılan entegre voltaj regülatörleri, sabit üç terminalli voltaj regülatörlerini ve ayarlanabilir üç terminalli voltaj regülatörlerini içerir. Ortak voltaj regülatörünün çıkış voltajı 1,25V ila 37V arasında ayarlanabilir ve basit devrenin harici bileşenleri yalnızca sabit bir direnç ve bir Potansiyometreye ihtiyaç duyar. Çip, maksimum 1,5A çıkış akımıyla geçiş, aşırı ısınma ve çalışma bölgesi korumasına sahiptir. R1 direnci ve R2 Potansiyometresi çıkış voltaj regülatörünü oluşturur. Çıkış voltajı Uo'nun ifadesi şöyledir: Uo=1,25 (1=R2/R1) burada R1 genellikle 120-240 ohm'dur ve çıkış ucu ile ayar ucu arasındaki voltaj farkı, regülatörün referans voltajıdır ( tipik değer 1,25 V'tur).
2, DC Stabilize Gerilim Güç Kaynağının Uygulanması
DC regüle güç kaynağı, elektronik teknolojisi alanında vazgeçilmez bir ekipmandır. En yaygın DC regüle güç kaynakları, seri geri besleme voltajı stabilizasyonu ilkesini kullanır ve çıkış ucundaki örnekleme direnci dalındaki Potansiyometreyi ayarlayarak çıkış voltajını ayarlar. Potansiyometre direnç değişiminin doğrusal olmaması ve ayar aralığının dar olması nedeniyle sıradan DC regülasyonlu güç kaynağının çıkış voltajını ayarlamak zordur.
3, DC Stabilize Güç Kaynağının Beklentileri
Son yıllarda teknolojinin gelişmesiyle birlikte DC regülasyonlu güç kaynaklarının çalışma frekansı artık onlarca kilohertz'den yüzlerce kilohertz'e çıkmış; Araştırma, topoloji teorisine, çalışma prensibine, modelleme analizine ve yüksek frekanslı güç kaynaklarının diğer yönlerine kaymıştır; DC regüle güç kaynaklarının geliştirilmesi ve uygulanması giderek olgunlaştı.
