Stabilize Güç Kaynağının Elektromanyetik Uyumluluğuna Çözüm
Elektromanyetik uyumluluğun üç unsuru açısından bakıldığında, anahtarlamalı güç kaynaklarının elektromanyetik uyumluluk problemini çözmek için üç açıdan başlayabiliriz: birincisi, bozulma kaynağı tarafından üretilen bozulma sinyalini azaltmak; ikinci olarak, bozucu sinyalin yayılma yolunun kesilmesi; üçüncüsü, tacize uğrayan vücudun taciz önleme yeteneğini geliştirmek. Anahtarlamalı güç kaynağının iç uyumluluğunu çözerken, maliyet-fayda oranına ve uygulama kolaylığına bağlı olarak yukarıdaki üç yöntem kapsamlı bir şekilde kullanılabilir. Bu nedenle, güç hattı harmonik akımları, güç hattı iletim bozuklukları ve elektromanyetik alan radyasyon bozuklukları gibi güç kaynaklarının değiştirilmesiyle oluşturulan harici bozulmalar, yalnızca bozulma kaynağının azaltılmasıyla çözülebilir. Bir yandan, giriş/çıkış filtre devresinin tasarımını geliştirebilir, APFC devresinin performansını iyileştirebilir, anahtar tüpünün, doğrultucunun ve serbest diyotun voltajını ve akım değişim oranını azaltabilir ve çeşitli yumuşak anahtarlama devresi topolojilerini benimseyebilir. ve kontrol yöntemleri vb.; Diğer yandan, kasanın koruyucu etkisini güçlendirin, kasanın boşluk sızıntısını iyileştirin ve iyi topraklama işlemi yapın. Harici parazit önleme yetenekleri (dalgalanma ve yıldırım çarpması gibi) için, AC giriş ve DC çıkış bağlantı noktalarının yıldırımdan korunma özellikleri optimize edilmelidir. Genellikle, 1,2/50μs açık devre voltajı ve 8/20μs kısa devre akımının birleşik yıldırım çarpması dalga biçimi için, küçük enerjiden dolayı genellikle çinko oksit varistörleri ve gaz kare elektrik tüplerinin birleştirilmesiyle çözülür. Elektrostatik deşarj için, genellikle iletişim portunun ve kontrol portunun küçük sinyal devresinde, TVS tüpünü ve karşılık gelen topraklama korumasını kullanın, küçük sinyal devresi ile şasi arasındaki elektriksel mesafeyi artırın, vb. anti-cihazları çözmek veya seçmek için Statik rahatsızlık. Hızlı geçici sinyal geniş bir frekans spektrumu içerir ve ortak mod şeklinde kontrol devresine geçmek kolaydır. Anti-statik ile aynı yöntem, ortak mod endüktansının dağıtılmış kapasitansını azaltmak ve bağışıklığı iyileştirmek için giriş devresinin ortak mod sinyal filtrelemesini (artı Ortak mod kapasitörleri veya ekleme kaybı ferrit çekirdekleri vb.) güçlendirmek için kullanılır. sistemin.

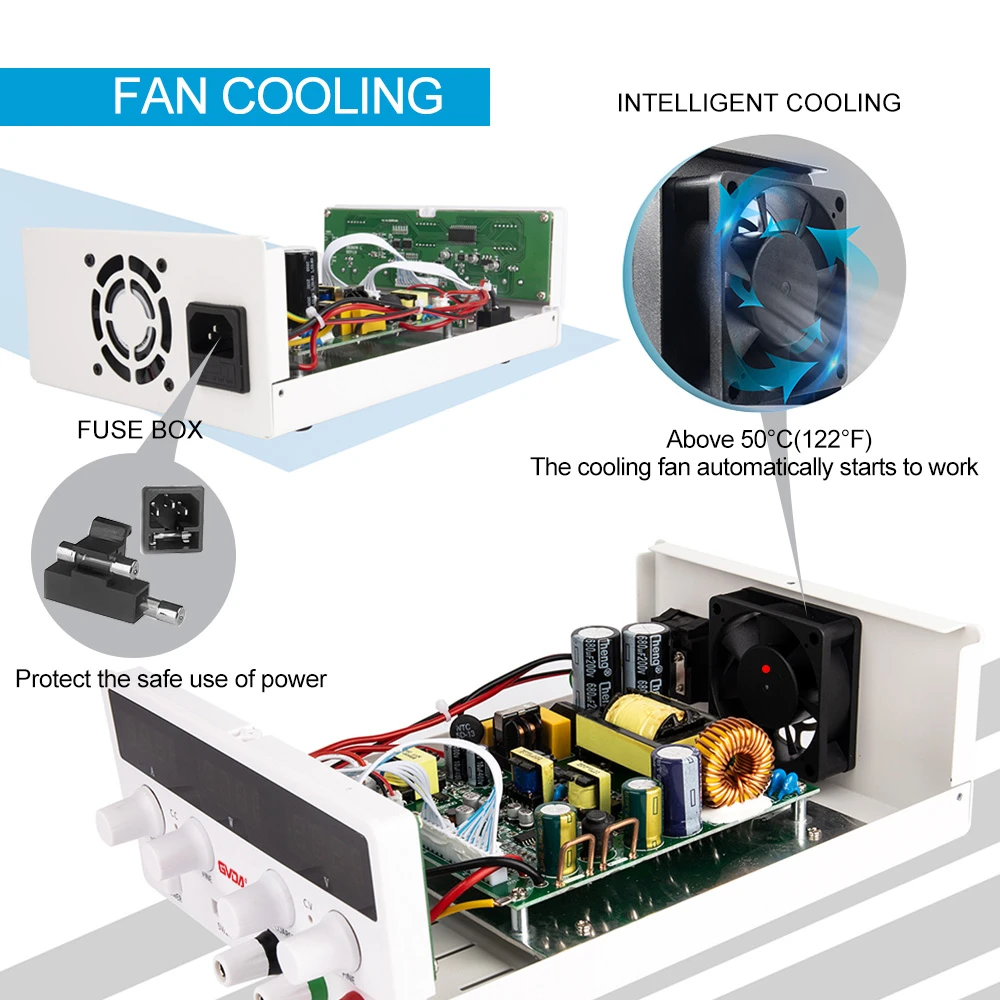

Anahtarlamalı güç kaynağının iç rahatsızlığını azaltmak, kendi elektromanyetik uyumluluğunu gerçekleştirmek ve anahtarlamalı güç kaynağının stabilitesini ve güvenilirliğini geliştirmek için aşağıdaki yönlerden başlamalıyız: ①Dijital devrenin ve PCB'nin doğru bölünmesine dikkat edin modül devresinin kablolaması; ②Dijital devre ve analog devre güç kaynağının ayrılması; ③Dijital devrelerin ve analog devrelerin tek noktalı topraklaması, yüksek akım devrelerinin ve düşük akım devrelerinin, özellikle akım ve voltaj örnekleme devrelerinin tek noktalı topraklaması, ortak direnç rahatsızlığını azaltmak, toprak halkalarının etkisini azaltmak ve ne zaman dikkat edin kablolama Bitişik hatlar arasındaki boşluk ve sinyalin doğası, karışmayı önleyebilir, çıkış doğrultucu devresi, serbest diyot devresi ve dal filtre devresi tarafından çevrelenen alanı azaltabilir, transformatörün sızıntısını ve filtre indüktörünün dağıtılmış kapasitansını azaltabilir ve yüksek rezonans frekanslı filtre kapasitörleri vb. kullanın.
