Yüksek frekanslı anahtarlamalı güç kaynağı modülünün prensibi

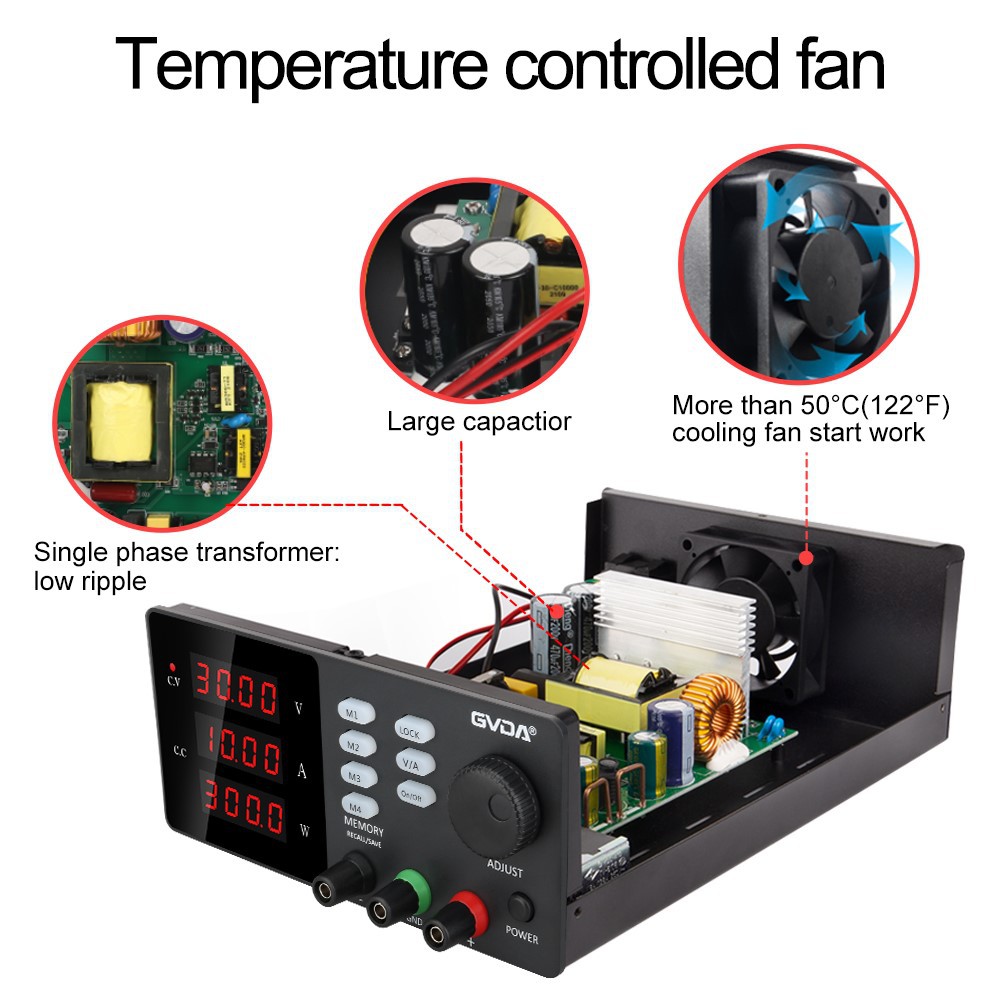

Yüksek frekanslı anahtarlamalı güç kaynağı modülü, güç dönüşümü sürecinde belirli devrelere uygun olarak çok sayıda direnç, kapasitör, güç elektroniği cihazı vb.'den oluşur ve her zaman belirli miktarda güç kaybı üretir ve güç kaybı genellikle ısı şeklinde yayılır, böylece güç modülünün sıcaklığı yükselir. Aşırı sıcaklık artışının modül ömrü üzerinde büyük etkisi vardır, modülün çalışma sıcaklığı ne kadar yüksek olursa performans ve güvenilirlik o kadar düşük olur, servis ömrü de o kadar kısa olur. Bu nedenle, devre yolunun yüksek güvenilirliğini sağlamanın yanı sıra, servis ömrünü sağlamak için uygun ısı dağılımı yolunu da seçmeli, yüksek frekanslı anahtarlamalı güç kaynağı modülünün sıcaklık artışını etkili bir şekilde azaltmalıdır. Şu anda yüksek frekanslı anahtarlamalı güç kaynağı modülünün elektrik güç DC sisteminde kullanılmaktadır, ana kullanım alanı zorlamalı hava soğutmalı ve iki ısı dağılımı yolunun doğal soğutmasıdır.
Yüksek frekanslı anahtarlamalı güç kaynağı modülü özellikleri
1, yüksek verimlilik: tam yük aralığında sıfır voltaj ve sıfır akım anahtarlamasını tam olarak gerçekleştirin, anahtarlama tüpünün herhangi bir kapanma ani değerine sahip olmadığından emin olun, akım saf sinüs dalgasıdır, anahtarlama kaybı çok küçüktür; çıkış doğrultucu gerilim gerilimi çok düşüktür, ters akım yoktur.
2,Küçük hacim: Dönüştürücünün verimliliği çok yüksektir, geleneksel pWM anahtarlama güç kaynağı topolojisi şemasıyla karşılaştırıldığında, ısı emici hacmi yarı yarıya azaltılabilir.
3, yüksek güvenilirlik: düşük elektromanyetik parazitin mükemmel kombinasyonunu elde etmek için yerli lider proses optimizasyon tasarımı, mükemmel koruma ve alarm önlemleri ve yüksek kaliteli ve son derece güvenilir ithal cihazların seçimi yoluyla.
4, uzun ömür: düşük sıcaklık nedeniyle bileşenlerin yaşlanma hızını önemli ölçüde geciktirebilir, böylece ürünün yaşam döngüsünü artırabilir;
Yüksek frekanslı anahtarlamalı güç kaynağı modülünün prensibi
Yüksek frekanslı anahtarlama modülü, modül verimliliğini daha da artıran ve harmonikleri azaltan pasif pFC teknolojisini ve gelişmiş darbe genişliği modülasyonu kontrol teknolojisini (pWM) benimser. Modül AC üç fazlı, üç telli 380VAC dengeli giriş modunu benimser, orta kabloda akım kaybı olmaz. Yükselme bastırma devresi ve EMI emme devresi yoluyla, tam köprü doğrultucu filtre devresi yoluyla modül AC girişi, yüksek frekanslı kare dalgaya dönüştürülen yüksek frekanslı darbe genişliği modülasyon dönüştürücüsü tarafından, darbeli DC voltajı için üç fazlı AC voltaj düzeltmesi olacaktır. voltaj ve daha sonra çıkış doğrultucu filtre devresi ile, kararlı bir çıkış voltajı ve akımı elde etmek için, şebeke voltajında ve yük değişiklikleri geri besleme ayar devresinde darbe genişliği genişliğini ayarlamak, çıkış voltajını ve akımı sabit tutmak için darbe genişliği modülasyon devresini kontrol edin Çıkış voltajının ve akımının sabit kalmasını sağlayın ve modül verimliliğini daha da azaltın. Şebeke voltajı ve yükü değiştiğinde, geri besleme ayar devresi darbe genişliği modülasyon devresini kontrol eder ve çıkış voltajını ve akımını sabit tutmak için darbe genişliğini ayarlar.
Yüksek frekanslı anahtarlamalı güç kaynağı modülü için toz geçirmezlik önlemleri
Yüksek frekanslı anahtarlamalı güç kaynağı modülü devre kartı üzerinde toz oluşumu, bir fanın tozun içine pompalanması, ikincisi ise elektrostatik adsorpsiyondur. Tozu önlemek için bazı anahtarlamalı güç kaynağı modülleri aşağıdaki gibi bazı silme işlemleri almıştır:
Toz kapağının kullanımı: modül hava girişi toz kapağına takılı, tozda belirli bir rol oynayabilir, ancak sık sık temizlenmesi gerekir, aksi takdirde havalandırma deliklerindeki toz kapağı kolayca tıkanır ve havalandırma ve soğutma etkisini etkiler. Bu yöntem görevsiz trafo merkezleri için uygun değildir.
Doğal soğutmayı benimseyin: Fanın tozu solumasını önleyebilirsiniz, ancak soğutma ihtiyaçları için modülde birçok soğutma deliği açılmalıdır, böylece elektrostatik adsorpsiyon tozunun sorunu hala çözülemez.
