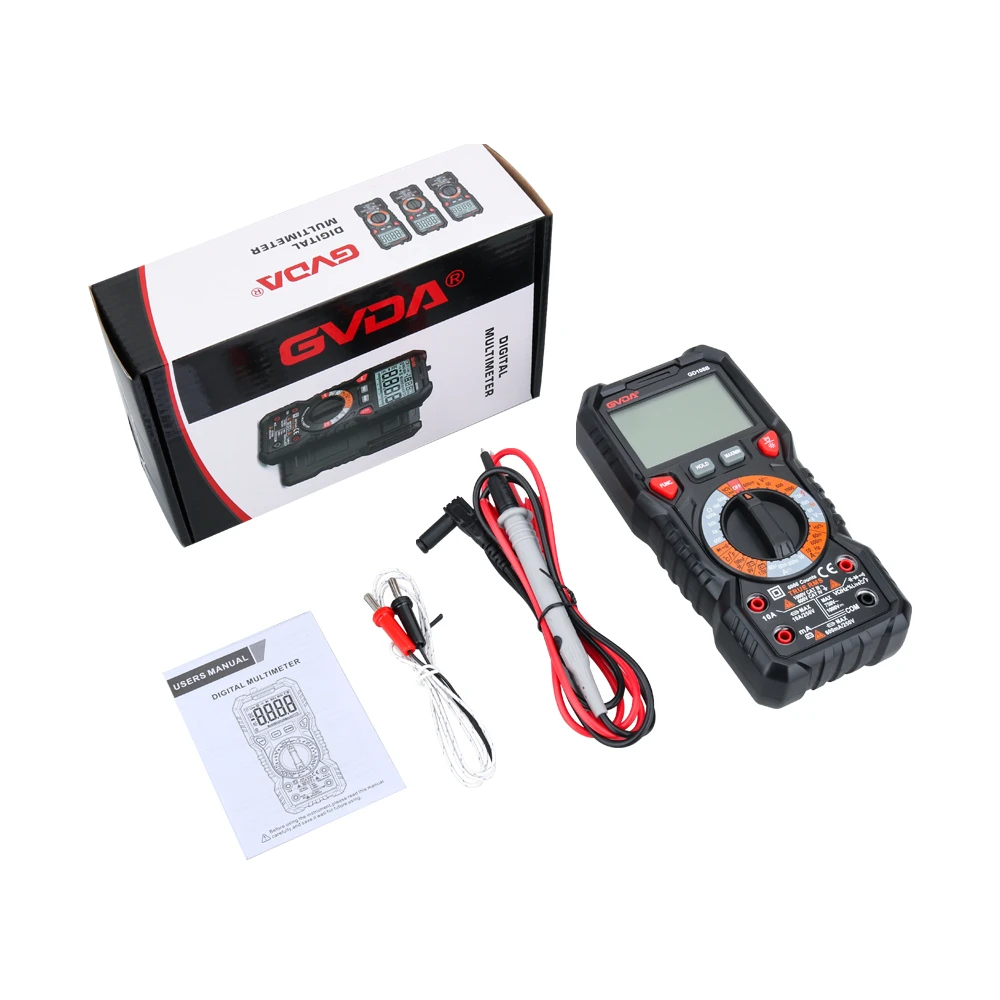

Multimetrenin yapısı
Sayaç üç ana bölümden oluşur: Sayaç kafası, ölçüm devresi ve transfer anahtarı. Multimetre elektronik test alanında en temel araçtır ve aynı zamanda yaygın olarak kullanılan bir test aracıdır. Multimetrelere aynı zamanda multimetre, üç amaçlı metre (A, V, Ω akım, voltaj ve dirençtir), multimetre ve multimetre de denir. Multimetreler işaretçi multimetreler ve dijital multimetreler olarak ikiye ayrılır. Ayrıca osiloskop fonksiyonlu bir multimetre de bulunmaktadır. Osiloskop multimetresi çok işlevli, çok aralıklı bir ölçüm cihazıdır. Genel multimetreler DC akımı, DC voltajı, AC voltajı, direnci ve ses seviyesini vb. ölçebilir ve bazıları ayrıca AC akımı, kapasitansı, endüktansı, sıcaklığı ve yarı iletkenlerin bazı parametrelerini (diyotlar, triyotlar) ölçebilir. Dijital multimetreler ana akım haline geldi ve analog sayaçların yerini aldı. Analog enstrümanlarla karşılaştırıldığında dijital enstrümanlar yüksek hassasiyete, yüksek hassasiyete, net ekrana, güçlü aşırı yük kapasitesine, taşıması kolay, kullanımı daha rahat ve basittir.
Başlık
Multimetrenin başı hassas bir galvanometredir. Kafanın üzerindeki kadrana çeşitli semboller, ölçek işaretleri ve değerler basılmıştır. AV-Ω sembolü ampermetrenin akımı, voltajı ve direnci ölçebilen bir multimetre olduğunu gösterir. Kadran üzerinde birden fazla ölçek çizgisi basılıdır; bunlardan sağda "Ω" ile işaretlenen direnç ölçek çizgisidir, sağ uç sıfırdır, sol uç ∞'dur ve ölçek değeri dağılımı eşit değildir. "-" veya "DC" sembolü doğru akımı, "~" veya "AC" alternatif akımı ve "~" AC ve DC tarafından paylaşılan ölçek çizgisini ifade eder. Ölçek çizgisinin altındaki birkaç sayı sırası, seçici anahtarın farklı konumlarına karşılık gelen ölçek değerleridir.
Ayrıca sol uçtaki ibrenin sıfır konumunu düzeltmek için sayaç başlığı üzerinde mekanik sıfır ayar düğmesi bulunmaktadır.
anahtar
Multimetrenin seçme anahtarı çok konumlu bir döner anahtardır. Ölçüm öğelerini ve aralıklarını seçmek için kullanılır. Genel multimetre ölçüm öğeleri şunları içerir: "mA"; DC akımı, "V (-)": DC voltajı, "V (~)": AC voltajı, "Ω": direnç. Her ölçüm öğesi seçim için birkaç farklı aralığa bölünmüştür.
Test uçları ve test kablosu jakları
Test uçları kırmızı ve siyaha bölünmüştür. Kullanırken, kırmızı test kablosunu "artı" işaretli girişe, siyah test ucunu da "-" işaretli girişe takın.
Kafa (işaretçi türü)
Yüksek hassasiyetli bir manyetoelektrik DC ampermetredir ve multimetrenin ana performans göstergeleri temel olarak sayaç kafasının performansına bağlıdır. Sayaç kafasının hassasiyeti, sayaç kafasının ibresi tam ölçekte saptırıldığında sayaç kafasından akan DC akım değerini ifade eder. Değer ne kadar küçük olursa ölçüm kafasının hassasiyeti o kadar yüksek olur. Gerilimi ölçerken iç direnç ne kadar büyük olursa performansı da o kadar iyi olur. Sayaç başlığında dört adet ölçek çizgisi bulunmaktadır ve bunların işlevleri aşağıdaki gibidir: İlk çizgi (yukarıdan aşağıya) direnç değerini gösteren R veya Ω ile işaretlenmiştir. Anahtar ohm bloğundayken bu ölçek çizgisini okuyun. İkinci çubuk, AC, DC voltajı ve DC akım değerini gösteren ∽ ve VA ile işaretlenmiştir. Transfer anahtarı AC, DC voltaj veya DC akım konumundayken ve aralık AC 10V dışında bir konumda olduğunda bu ölçeği okuyun Tel. Üçüncü satır 10V ile işaretlenmiştir ve bu, 10V'luk AC voltaj değerini gösterir. Anahtar AC ve DC voltaj aralığında olduğunda ve aralık AC 10V'da olduğunda bu ölçek çizgisini okuyun. dB etiketli dördüncü çubuk ses seviyesini gösterir.
Sayaç (dijital)
Dijital multimetrenin kafası genellikle bir A/D (analog/dijital) dönüştürme çipi, çevresel bileşenler ve sıvı kristal ekrandan oluşur. Multimetrenin doğruluğu kafadan etkilenir. A/D çipi tarafından dönüştürülen sayıya genellikle 3 1/2 haneli multimetre, 4 1/2 haneli multimetre vb. için de denir. En sık kullanılan çipler ICL7106 (3 buçuk LCD manuel aralıklı klasik çip, sonraki versiyonlar 7106A, 7106B, 7206, 7240, vb.), ICL7129 (4 buçuk LCD manuel aralıklı klasik çip), ICL7107 (3 ve yarım LED manuel aralık Klasik çip).
ölçüm hattı
Ölçüm devresi, ölçülen çeşitli nesneleri, sayaç ölçümüne uygun küçük bir DC akımına dönüştürmek için kullanılan bir devredir. Dirençlerden, yarı iletken bileşenlerden ve pillerden oluşur.
Ölçülen çeşitli nesneleri (akım, voltaj, direnç vb. gibi) ve farklı aralıkları, ölçmek için bir dizi işleme (düzeltme, şöntleme, voltaj bölme vb.) göstergesi aracılığıyla belirli miktarda küçük DC akımına dönüştürebilir. .
transfer şalteri
İşlevi, farklı tür ve aralıkların ölçüm gereksinimlerini karşılamak için çeşitli farklı ölçüm hatları seçmektir. Transfer anahtarı genellikle etrafında fonksiyon ve aralık işaretlenmiş olan dairesel bir kadrandır.
