Üç fazlı bir asenkron motoru bulmak ve bir üçgene bağlamak için bir multimetre kullanma yöntemi
Önce her bir kutup faz grubunu ayarlayalım. Motorunuzun kaç kutbu olursa olsun, her bobin grubunun bir "baş" ve "kuyruk" vardır. "Baş ve kuyruk" tanımı, akımın yönüne göre tüm bobinlerin yönüdür. Tamamen aynı fikirdeyim. Tüm faz gruplarını seri olarak bağladıktan sonra, son olarak altı satır kalır, yani her fazın bir "baş" ve bir "kuyruk" vardır. Birinci maddenin başını 1, ikinci maddenin başını 2, üçüncü maddenin başını 3, birinci maddenin başını 4, ikinci maddenin sonunu ise 5'e bölüyoruz ve üçüncü öğenin kuyruğunu 6 olarak tanımlıyoruz. Faz farkının 120 derece olmasını sağlamak için, ikinci terimin başı ve kuyruğunun tanımlarını değiştiriyoruz.
3KW'dan daha düşük bir motor ise, yıldız bağlantısı oluşturmak için kuyrukları seri olarak bağlayabiliriz. Motor 3KW'dan yüksekse, bir delta bağlantısı oluşturmak için ilkini paralel bağlamamız gerekir. Delta bağlantısının satır sırası paralel olarak 1 ve 6 dır yani birinci maddenin başı üçüncü maddenin kuyruğuna paralel bağlanır; 2 ve 4 paralel olarak bağlanır, yani ikinci öğenin başı birinci öğenin kuyruğuna paralel bağlanır; 3 ve 5 paralel bağlanır, yani üçüncü öğenin başı ikinci öğenin kuyruğuna paralel bağlanır. Üç grup sırasıyla üçgen bağlantı olan üç fazlı elektriğe bağlanır. Motorun aşağıdaki şekilde gösterildiği gibi bir 6-konum terminali varsa, kablolamayı bu tanıma göre yaptıktan sonra bakır levhalarla bağlayın.

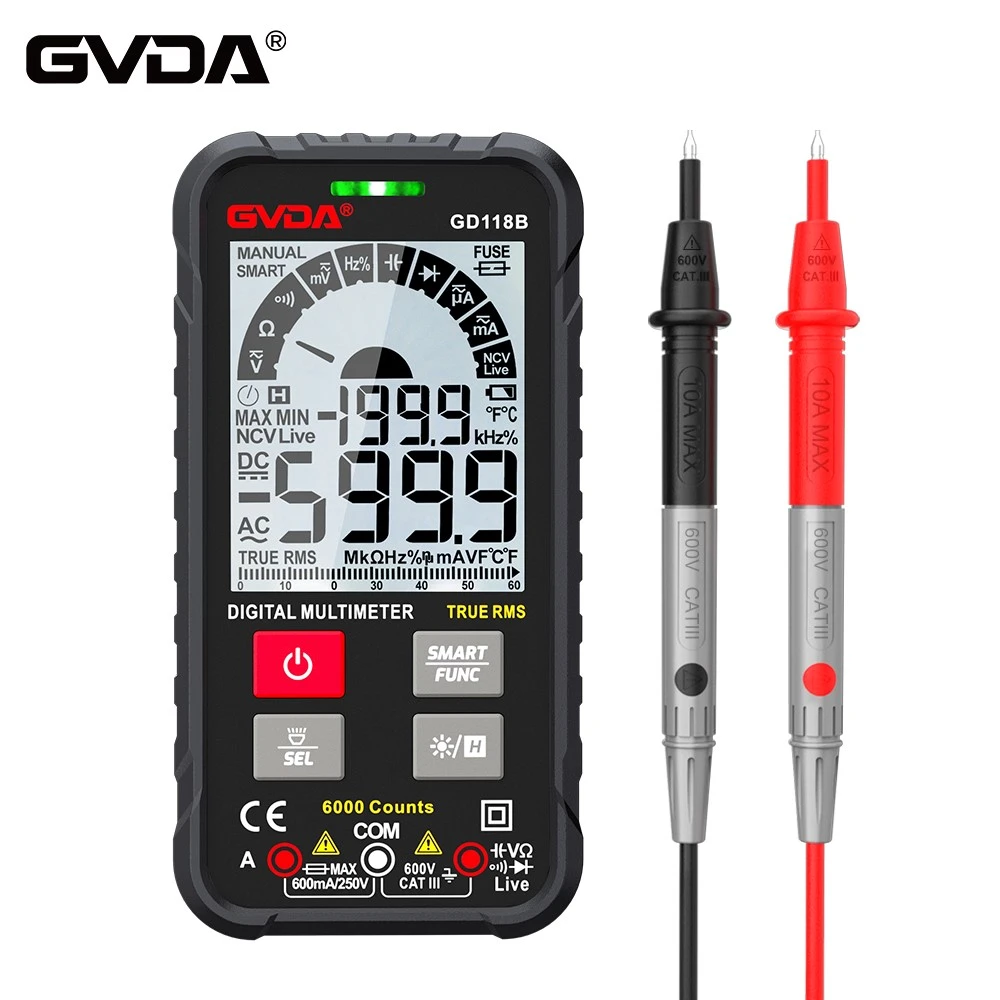

Üç motor faz grubunu ölçmek için bir multimetre kullanın. DC direnç değeri aynıdır. Sadece yukarıdaki yönteme göre baş ve kuyruğu bulun. Üç kafa motorun içinde bir tarafta ve üç kuyruk karşı tarafta. Bulması kolaydır.
En kolay yol, iki çift arasındaki altı teli ölçmek için multimetrenin açık-kapalı konumunu kullanmaktır. Bağlantının açıklaması, aynı sargı grubunun üç grubunun başını ve kuyruğunu bulmak ve aynı harfin 1 ve 2'sinin başlangıç ve bitiş olması ve ardından üst ucunun tanımlanmasıdır. W2, U2, V2'dir ve alt uç U1, V1, W1'dir.
