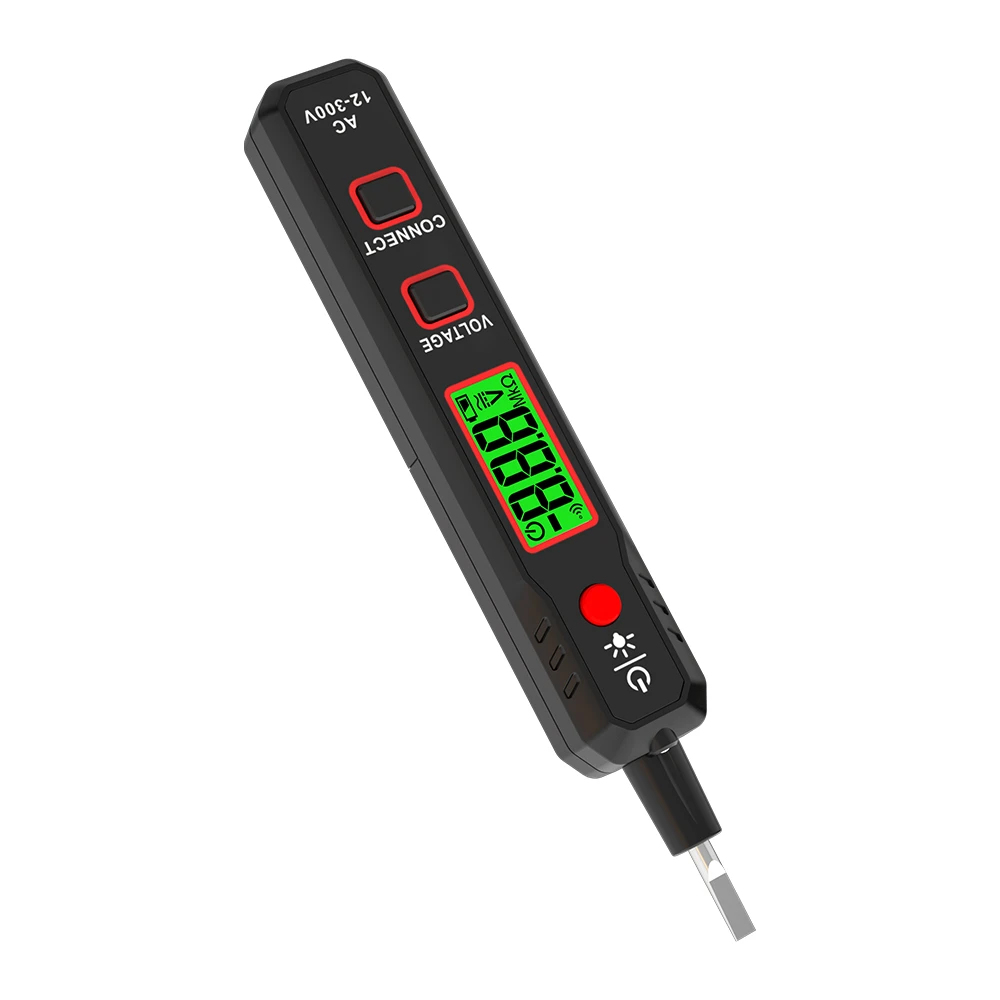

Elektrikli kalem uygulama testinin dokuz işlevini ve kullanımını test edin!
Yapısal ilkeler:
Neon tüplerden (yaygın olarak neon ampuller olarak bilinir), dirençlerden, yaylardan vb. elektrikli kalemdeki neon tüp, elektrik alanının etkisi altında ışık yayar.
Talimatlar:
Elektrikli kalemi kullanırken doğru şekilde tutmalısınız. Başparmak ve orta parmak elektrikli kalemin yalıtımını tutar ve işaret parmağı kalemin ucundaki metal kapağa bastırır.
Kullanımdan önce test cihazının iyi durumda olduğu onaylanmalıdır (gerçek güç kaynağı olan bir yerde test edin).
Kullanımdayken, ölçülen nesneyle doğrudan temasa geçmeden önce neon tüp parlayana kadar ölçülen nesneye kademeli olarak yaklaşılmalıdır.
Belirli işlevler:
İşlev 1: Canlı kabloyu ve nötr kabloyu tanımlayın
Bu, AC devrelerini ölçerken test kaleminin en sık kullanılan işlevidir:
Kabloya bir elektroskop kalemiyle dokunun ve parlayan neon ampul canlı teldir;
Neon ampulün ışık vermeyen kısmı nötr kablodur (veya topraklama kablosudur).
İşlev 2: Hatta elektrik olup olmadığını belirleyin
Bu aynı zamanda elektrikli kalemin en sık kullanılan işlevidir, yani elektrikli kalemi doğru duruşta tutun ve kalem ucuyla iletkene dokunun. Elektrikli kalem yanıyorsa devrede gerilim olduğunu, ışık yanmıyorsa devrede gerilim olmadığını kanıtlar.
Gerçek kullanımda elektrikli kalemin neon ampulünün ışık verip vermemesine göre devrenin normal olup olmadığına dikkat etmeniz gerekir.
Örneğin, normal koşullar altında canlı kablo ve nötr kablo yanlış bağlanırsa ve elektrikli kalemin neon ampulleri yanarsa, bu bir arızadır ve hattın kontrol edilmesi ve doğru bağlanması gerekir.
Elektrikli kalem uygulama testinin dokuz işlevini ve kullanımını test edin! Bazı elektrikçiler gerçekten bilmiyor
İşlev 3: Faz kablosunun faz içi veya faz dışı ölçümünü yapın
Kablo renkleri arasında ayrım yapmayan devreler, bakım sırasında kesinlikle baş ağrısına neden olur. Tek fazlı devre iyidir, ancak üç fazlı bir devre ile karşılaşırsanız, bu gerçekten büyük bir baş ağrısıdır! Bununla birlikte elektrikli kalemin, faz kablolarının faz içi veya faz dışı durumunu kolayca ölçmenize yardımcı olabilecek sihirli bir işlevi vardır.
Ölçerken, her iki elinize bir elektrikli kalem alın ve yalıtkan bir nesnenin üzerinde durun. İki elektrik kalemini iki kabloya aynı anda dokundurun. İki elektrikli kalemin parlaklığı düşükse, bu, o anda ölçülen iki çizginin aynı fazda olduğu anlamına gelir (her ikisi de faz çizgileridir).
İki elektrikli kalemin parlaklığı yüksekse, bu, o anda ölçülen iki çizginin faz dışı olduğu anlamına gelir (bir faz çizgisi ve bir nötr çizgi). Bu yöntemle, üç fazlı bir devrede üç faz hattı ve bir nötr hattı hızlı bir şekilde taranabilir.
Elektrik kalemindeki neon ampulün iki kutbu arasındaki voltaj farkının, yargılamak için ışık yoğunluğuyla orantılı olduğu ilkesini kullanır.
İşlev 4: Ekipmanın sızdırıp sızdırmadığını kontrol edin
Elektrikli ekipmanın dış kasasına test kalemiyle hafifçe dokunun, test kaleminin neon tüpü parlıyorsa kaçak var demektir.
Parlamıyorsa, parlamaz.
İşlev 5: AC ve DC'yi tanımlayın
Bir test kablosuyla test ederken:
Test kaleminin neon ampulünün her iki ucu da yanıyorsa bu alternatif akımdır;
Sadece bir uç parlıyorsa, doğru akımdır.
Alternatif akımı ölçerken elektrikli kalemin parlaklığı, doğru akımınkinden önemli ölçüde daha yüksektir.
İşlev 6: DC'nin topraklanıp topraklanmadığını belirleyin
Topraktan izole edilmiş bir DC sisteminde, yerde durabilir ve bir test kalemi ile DC sisteminin artı veya eksi kutbuna dokunabilirsiniz:
Test kaleminin neon ampulü parlak değilse topraklama olayı yoktur.
Neon ampul yanıyorsa topraklama olayı var, kalemin ucundaki gibi yanıyorsa pozitif elektrot topraklanmış demektir.
Işık parmak ucunda ise negatif topraktır.
Ancak, toprak izleme rölesi olan bir DC sisteminde, DC sisteminin topraklı olup olmadığını belirlemek için bu yöntemin kullanılamayacağı belirtilmelidir.
İşlev 7: Doğru akımın pozitif ve negatif kutuplarını tanımlayın
Doğru akımı ölçerken elektrikli kalemin neon ampulünün yalnızca bir ucu yanar:
DC güç kaynağının pozitif kutbunu ölçerken, kalemin ucuna yakın neon tüpün ucu parlar;
DC güç kaynağının negatif kutbunu ölçerken, neon ampulün kalemin ucundan uzaktaki ucu parlar.
İşlev 8. Temasın iyi olup olmadığına karar verme
Ölçüm sırasında test kalemindeki neon ampul titrerse, bunun nedeni kablo kafasının gevşek olması ve temasın zayıf olması olabilir. Kararsız voltaj nedeniyle de olabilir.
Elektrikli kalem uygulama testinin dokuz işlevini ve kullanımını test edin! Bazı elektrikçiler gerçekten bilmiyor
İşlev 9. Ampulün kırılıp kırılmadığını belirleyin
Ampul anahtarını kapatın ve ışık yanmıyorken, lamba duyunun iki terminaline bir test kalemiyle dokunun. Elektrik kaleminin neon ampulünün her iki ucu da parlıyorsa, ancak ampul zarar görmemişse, nötr teli kopmuş demektir.
