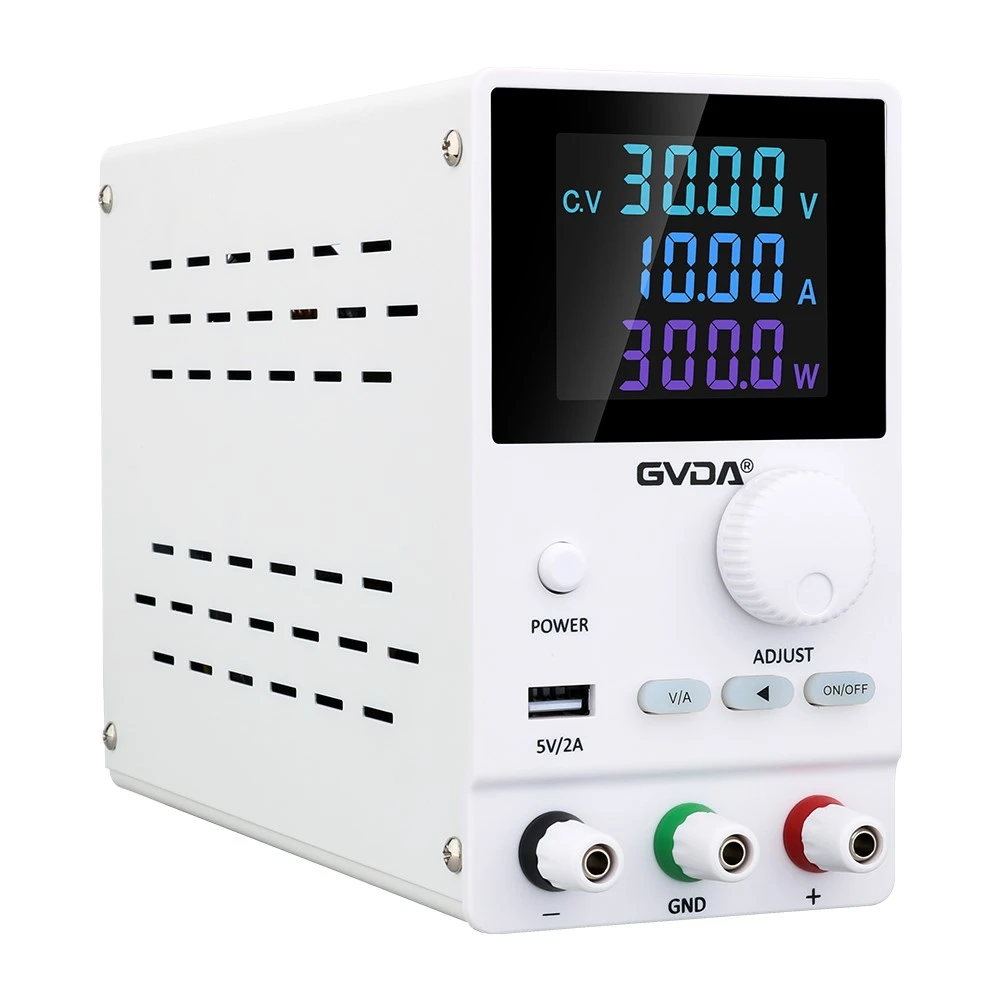

DC voltaj stabilize güç kaynağının teknik özellikleri
1, Karakteristik indeks
(1) Çıkış voltajı aralığı
DC regüle güç kaynağının çalışma koşullarına uygun olarak, normal çalışabilen çıkış voltajı aralığı. Bu göstergenin üst limiti *büyük giriş gerilimi ve *küçük giriş - çıkış gerilim farkı ile belirlenirken, alt limiti ise DC regüleli güç kaynağı iç referans gerilim değeri ile belirlenir.
(2) Maksimum giriş-çıkış voltaj farkı
Bu indeks, normal çalışma koşullarında DC regüle güç kaynağını karakterize eder; değerler arasındaki izin verilen * büyük giriş - çıkış voltajı farkı esas olarak DC regüle güç kaynağının dahili ayarı transistör voltajı dayanım göstergelerine bağlıdır.
(3) Minimum giriş - çıkış voltaj farkı
Bu gösterge, normal çalışma koşullarını, gerekli * küçük giriş - çıkış voltajı farkını sağlamak için DC regüle güç kaynağını karakterize eder.
(4)Çıkış yükü akım aralığı
Çıkış yük akım aralığı aynı zamanda çıkış akım aralığı olarak da bilinir, bu akım aralığında DC regülasyonlu güç kaynağının spesifikasyonda verilen göstergelere uygunluğu sağlayabilmesi gerekir.
2, Kalite göstergeleri
(1)Gerilim düzenleme oranı SV
Voltaj ayarlama oranı, giriş voltajı VI'nın DC ayarlı güç kaynağı çıkış voltajı VO kararlı giriş derecesinde değiştiğinde karakterize edilen, voltaj faktörü veya kararlılık faktörü olarak da bilinen önemli göstergelerin DC ayarlı güç kaynağı voltaj regülatörü performansı ile karakterize edilir. voltaj genellikle çıkış voltajının bir birimi olarak giriş ve çıkış voltajlarının göreceli değişiminin yüzdesi olarak ifade edilir. Gerilim regülasyon oranı formülü Şekil 2-2-1'de gösterilmektedir.
(2) Akım ayar oranı SI
Akım ayarlama oranı, aynı zamanda akım stabilite faktörü olarak da bilinen DC regüle güç kaynağının yük kapasitesini yansıtan önemli bir göstergedir. Giriş voltajı değişmediğinde, DC ayarlı güç kaynağının, çıkış voltajı dalgalanmasını bastırma yeteneğinin neden olduğu yük akımı (çıkış akımı) değişiklikleri nedeniyle, belirtilen yük akımı koşullarındaki değişikliklerde, genellikle ünite çıkış voltajına göre karakterize edilir. DC regüle edilmiş güç kaynağının akım ayarlama oranının değerinin yüzde olarak çıkış voltajındaki değişimi. Mevcut düzeltme oranı formülü Şekil 2-2-2'de gösterilmektedir.
(3) Dalgalanma reddetme oranı SR
Dalgalanma reddetme oranı, DC düzenlenmiş güç kaynağı giriş ve çıkış koşulları değişmeden kaldığında, şebeke gerilimi bastırma yeteneğinin girişinin giriş tarafındaki DC düzenlenmiş güç kaynağını yansıtır, dalgalanma reddetme oranı genellikle giriş dalgalanma gerilimi tepeden tepeye olur ve çıkış dalgalanma gerilimi tepe-tepe oranı, desibel cinsinden ifade edilir, genellikle desibel cinsinden ifade edilir, ancak bazen ikisinin değerinin yüzdesi olarak kullanılabilir veya doğrudan ikisinin oranı olarak ifade edilebilir.
(4) sıcaklık kararlılığı K
Entegre DC regüle edilmiş güç kaynağı sıcaklık kararlılığı, belirtilen DC regüle edilmiş güç kaynağı çalışma sıcaklığına dayanmaktadır Ti maksimum değişim aralığı (Tmin Ti'den küçük veya eşit Ti Tmax'tan küçük veya eşit) DC regüle edilmiş güç kaynağı çıkış voltajının yüzdedeki bağıl değişimi değer.
