Pens Ampermetreyi doğru kullanırken bu üç noktaya dikkat edin
Kelepçe Ampermetre devreyi kesmeden devredeki akımı ölçebildiğinden yaygın olarak kullanılmaktadır. Kelepçe Ampermetresinin doğru kullanımı genellikle aşağıdaki hususlara dikkat etmelidir:
(1) Doğru vitesi seçin.
Akımı ölçmeden önce, yükün boyutuna göre ölçülen akımın büyüklüğünü kabaca tahmin etmek ve uygun aralığı seçmek gerekir. Tahmin etmenin mümkün olmadığı durumlarda önce daha geniş bir aralık kullanılabilir, daha sonra ölçülen akımın büyüklüğüne göre uygun bir aralık değiştirilebilir. Ancak ölçülen tel, kaydırma sırasında kelepçe Ampermetrenin bayonetinin dışına yerleştirilmelidir.
(2) Ölçüm telinin yerleştirme konumu doğru olmalıdır.
Telin akımını ölçerken, ölçülen akım taşıyan tel kelepçenin içinde orta konuma yerleştirilmelidir; Akımı ölçerken, hareketli mıknatısı çenelerden çıkarın ve motorun bir telini çenelerin ortasına yerleştirin.
(3) Kullanım ortamı.
Güçlü manyetik alandan (elektrikli otomatik Basınç regülatörü, mıknatıs vb.) mümkün olduğunca uzak tutun ve manyetik alanın kelepçe Ampermetresi üzerindeki etkisini azaltmak için kelepçe Ampermetresi kullanın.
Çalışma prensibi şu şekildedir: Kelepçe Ampermetre, akım trafosu ve Ampermetreden oluşur. Transformatörün demir çekirdeği hareketli bir parçaya sahiptir ve tutamağa bağlanmıştır. Kullanırken, hareketli demir çekirdeği açmak için tutamağa basın. Ölçülen akımın telini kelepçeye yerleştirin, kolu serbest bırakın ve demir çekirdeği kapatın. Bu noktada akımın içinden geçen tel, transformatörün primer sargısına eşdeğer olup, sekonder sargının her iki ucuna da akım ölçer bağlanır. Bu nedenle, gösterdiği akım, ikincil sargıdaki, çalışmadaki akımla orantılı olan akımdır. Bu nedenle indirgenmiş ölçek, birincil tarafı yansıtan mevcut miktar olarak alınır. İletkende akım olduğunda, sekonder sargıya bağlı Ampermetrenin ibresi, ölçülen akımın değerini gösterecek şekilde orantılı olarak sapacaktır.

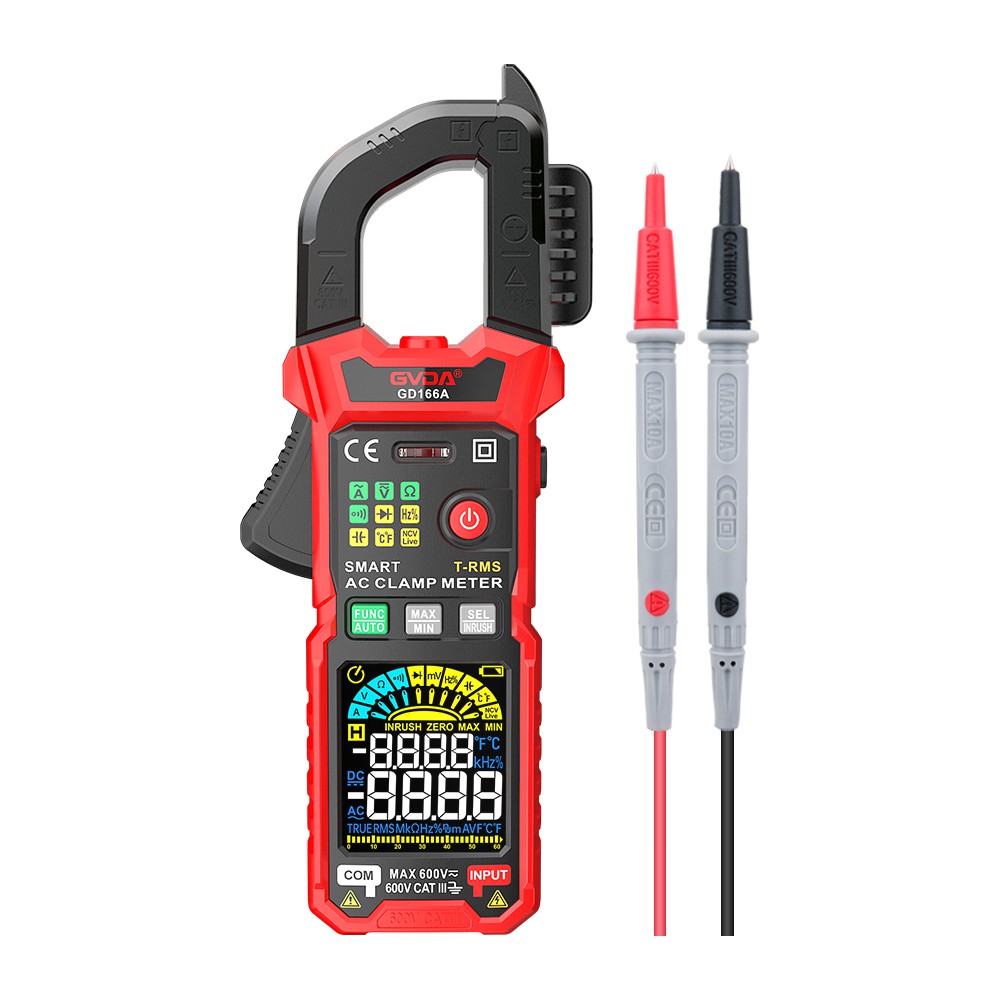

Pens ampermetre görünüm olarak kelepçeye benzer. Kullanırken, iletken kelepçe demir çekirdeğinden geçer, bu nedenle buna elektrik çalışanları tarafından yaygın olarak kullanılan bir tür Ampermetre olan kelepçe metre veya kelepçe Ampermetre denir. Sıradan bir Ampermetre ile devrenin akımı ölçülürken devrenin kesilip Ampermetreye bağlanması gerekir. Pens ampermetrenin en büyük özelliği olan pens ampermetre devreyi kesmeden akımı ölçebilmektedir. Akım ölçmenin kolaylığı nedeniyle yaygın olarak kullanılmaktadır.
Kelepçe Ampermetresi genel olarak manyetoelektrik tip ve elektromanyetik tipe ayrılabilir. Manyetik tip, güç frekansı AC gücünü ölçmek için kullanılırken, elektromanyetik tip, çift amaçlı AC ve DC'dir. Ek olarak, sezgisel okuma, yüksek doğruluk, kolay kullanım vb. avantajlara sahip bir dijital kelepçe Ampermetresi vardır ve aynı zamanda genel dijital multimetrenin AC ve DC voltajı, direnci, diyotunun ölçüm fonksiyonuna da sahiptir.
