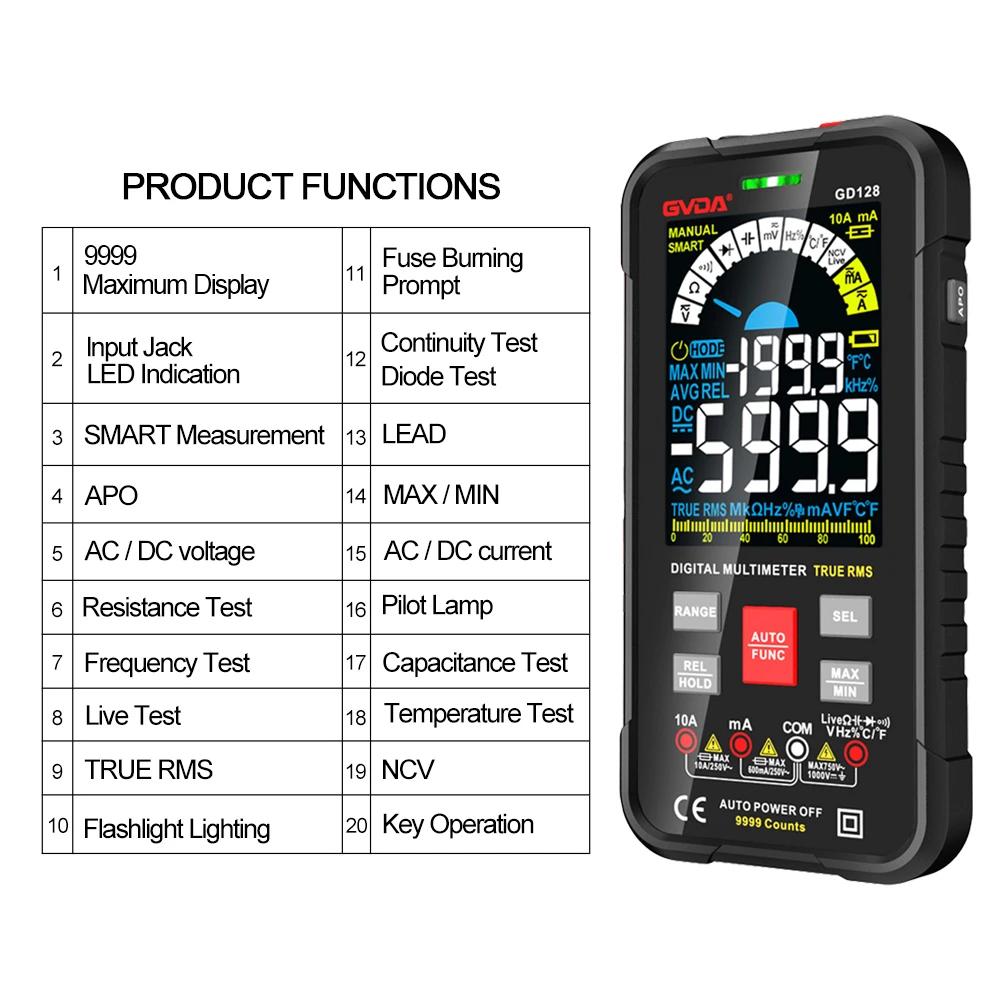

Multimetre Sorun Giderme Adımları ve Önlemler
(1) test edilen sayaç aralığını en düşük DC voltajı seviyesine çevirin;
(2) A/D dönüştürücüsünün çalışma voltajının normal olup olmadığını ölçün. Tabloda kullanılan, V+ve COM pinlerine karşılık gelen A/D dönüştürücü modeline göre, eşleşip eşleşmediklerini görmek için ölçülen değerleri tipik değerleriyle karşılaştırın.
(3) A/D dönüştürücüsünün referans voltajını ölçün. Yaygın olarak kullanılan dijital multimetre referans voltajı genellikle 100MV veya 1V'dir, bu da VREF+ve COM arasındaki DC voltajını ölçer. 100mV veya 1V'den saparsa, harici bir potansiyometre ile ayarlanabilir.
(4) Giriş voltajını yapmak için A/D dönüştürücüsünün sıfır girişi, kısa devre,+içindeki pozitif terminal ve negatif terminalin - negatif terminalini ve enstrümanı "00.
(5) Monitördeki tamamen aydınlatılmış vuruşları kontrol edin. Kısa Devre Test terminali testi pimi pozitif güç terminali V+'ye, mantık zeminin yükselmesine ve tüm dijital devrelerin çalışmayı durdurmasına neden olur. Her vuruşa uygulanan doğrudan akım voltajı nedeniyle, tüm vuruşlar aydınlanır ve hizalama tablosunda "1888" ve "18888" görüntülenir. Eksik bir strok varsa, A/D dönüştürücünün karşılık gelen çıkış pimi ile iletken yapıştırıcı (veya kablolama) arasında ve A/D dönüştürücü ile ekran arasında zayıf temas veya tel kırma olup olmadığını kontrol edin.
Multimetre ile ölçme önlemleri
(1) Ölçümden önce, test sırasında sayaç ve bileşenlere zarar vermekten kaçınmak için güç kaynağını ayırın.
(2) Multimetre direnç aralığının iç voltajı 6V'yi geçmemeli ve aralık R × 100 veya R × 1K olarak ayarlanmalıdır.
(3) IC pimlerinin parametreleri ölçülürken, test edilen model, IC ile ilişkili potansiyometrenin kayar kolunun konumu ve periferik devre bileşenlerinin kalitesi gibi ölçüm koşullarına dikkat edilmelidir.
