Multimetre - Kapasitans Değişen İpuçları
kapasitansı ölçmek için bir multimetre kullanmanın nedenleri
Dirençlerle karşılaştırıldığında, devredeki kapasitörler önemli ölçüde daha yüksek bir arıza oranına sahiptir ve teşhislerini zorlaştıran çok sayıda farklı arıza şekli vardır.
Kapasitansı ölçmek için multimetre tarafından hangi alet kullanılmalıdır?
Ölçülen kapasitansın tahmini boyutlarına göre doğru aralık seçilmelidir:
000p dosyası, 2000pF'nin altındaki kapasitans ölçümleri için uygundur;
2000pF ile 20nF arasındaki kapasitansı ölçmek için ideal olan 20n aralığıdır;
20nF ve 200nF arasındaki kapasitansı ölçmek için ideal olan 200n aralığıdır;
200nF ve 2F arasındaki kapasitans ölçümü için uygun, 2 aralığında;
2F ve 20F, 20 aralığı arasındaki kapasitansı ölçmek için uygundur.
Pointer Multimetre ile Kapasitans Nasıl Ölçülür?
İşaretçi multimetreyi Rx1k veya Rx100 aralığına ayarlarken siyah test ucunu kapasitörün pozitif kutbuna ve kırmızı test ucunu negatif kutba bağlayın. İşaretçi, yavaşça sonsuza yakın bir konuma () dönmeden önce hızla sağa hareket ederse kapasitansın tipik olduğunu gösterir. İşaretçi, ölçülen kapasitörün kaçak direnci değerini gösterir; dönüş değeri sonsuzdan küçükse, kapasitör büyük bir kaçak akıma sahiptir ve kullanılamaz; bir alüminyum elektrolitik kondansatörün kaçak direnci 200k'den büyük olmalıdır; ibre herhangi bir şekilde sağa doğru sallanmıyorsa kondansatörün fişi çekilmiştir veya elektrolit kurumuş ve kapasitesini kaybetmiştir; İşaretçi düzensiz bir şekilde sallanırsa ve 0'a yakın kalırsa, ardından durursa kapasitör arızalanmıştır.
Kapasitansı Ölçmek İçin Multimetre Kullanmaya İlişkin Önlemler

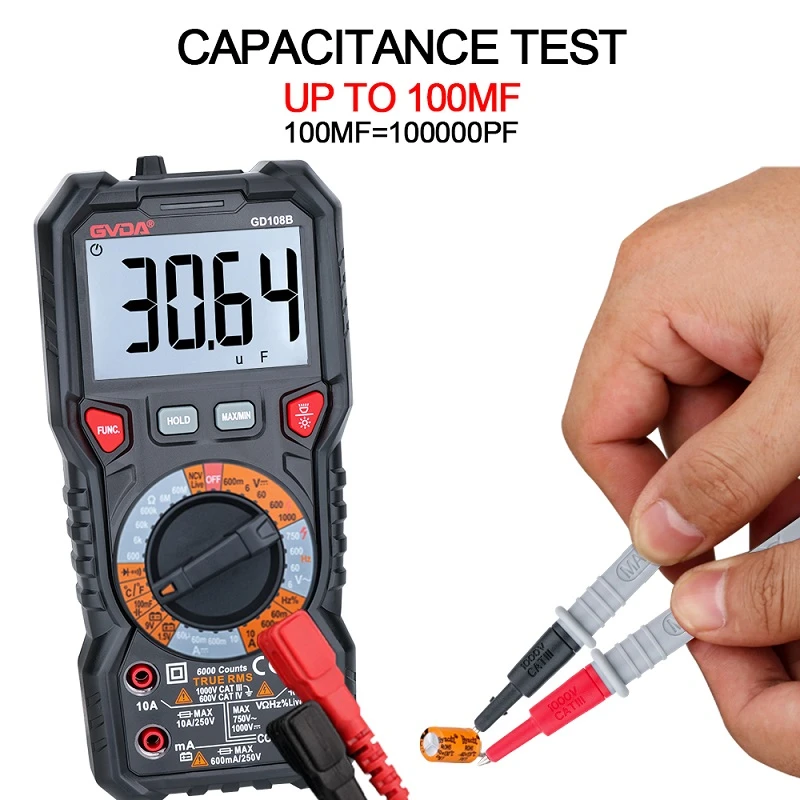

Ölçümden önce elektrik kapatılmalı ve boşaltılmalıdır. Tornavida gibi metal bir nesnenin bulunması, metalin açıkta kalan kısmının yalıtkan kol üzerinde tutulması ve ölçülen kapasitörün iki ayağının yakalanması, deşarj prosedürünün adımlarıdır. Kapasitansı ölçmek için bir dijital multimetre kullanın. Kapasitör boşaldığında, kapasitör bloğunu bulun, iki pimini kapasitans ölçüm soketine takın ve LCD ekranın dalgalanan okumasının dengelenmesini bekleyin. Yan kondansatörün kapasitesi gerçek değeri temsil eder. Sızıntıyı ölçmek için işaretçi multimetrenin direncini kullanabilirsiniz. Ölçüm yaparken, küçük kapasiteli multimetre ile RX1K veya RX100 kullanılabilir. İki test ucu kapasitörün iki ayağına takılıyken ve kadrandaki gösterge ölçülürken, işaretçi saat yönünde saparak kapasitörün tamamen şarj olduğunu gösterir. Akım akarken ibreler saat yönünün tersine sonsuza döner . İbrelerin açısı arttıkça kapasite artar. Ellerin sonsuza dönmesi için yön değiştirme işlemi sırasında sürekli sallanması gerekir. Bu, başlangıçta kapasitörde sızıntı olmadığını gösterir. İğnenin aniden yavaşladığı veya tekrar hareket etmeyi durdurduğu bir nokta, kapasitörün belirli bir alanında bir sızıntı sinyali verir. Nihai gösterim sınırsızsa, sızıntı olmadığı belirtilir. Alternatif olarak, normal insanlar için mümkün olmayan özelliklere bir osiloskopta bakabilirsiniz. Dayanma gerilimi değerine sahip bir kondansatör de mevcuttur. Elektrolitik kondansatör genellikle üzerinde yazılı olan dayanma voltajı değerine sahiptir. Seçim yaparken, üst işaretleri olmayan seramik kapasitörlere dikkat etmek önemlidir.
