Multimetre ile kapasitörleri ölçme yöntemleri ve adımları

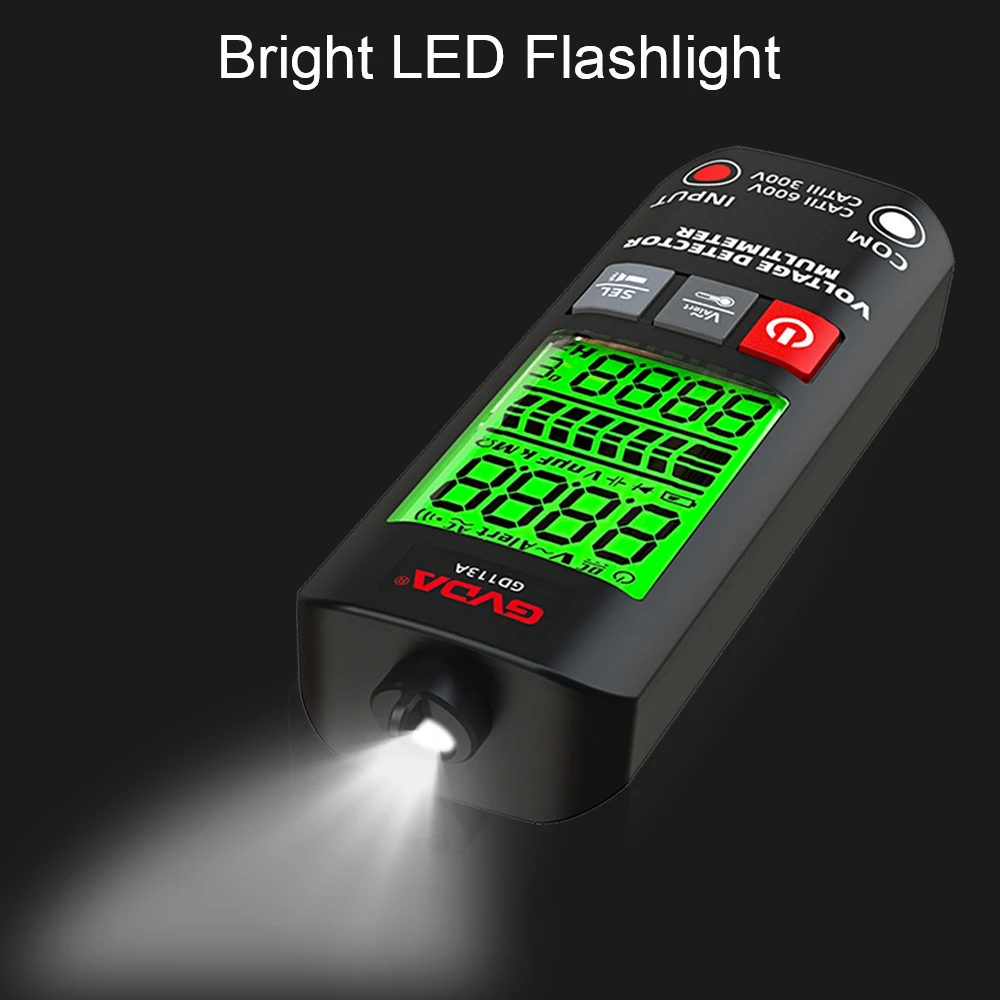

Bir multimetre üç ana bölümden oluşur: ölçüm cihazı kafası, ölçüm devresi ve değiştirme anahtarı. Multimetre, elektronik test alanında en temel araç ve yaygın olarak kullanılan bir test aracıdır. Multimetre ayrıca multimetre olarak da bilinir, üçlü metre (A, V, Ω yani akım, voltaj, direnç, üç), multipleks metre, multimetre, multimetre işaretçi multimetre ve dijital multimetre olarak ikiye ayrılır, ayrıca bir osiloskop da vardır. Osiloskop multimetresinin osiloskop işlevi, çok işlevli, çok aralıklı bir ölçüm cihazıdır. Genel multimetre DC akımı, DC voltajı, AC voltajı, direnci ve ses seviyesini vb. ölçebilir. Bazıları ayrıca bazı parametrelerin AC akımını, kapasitansını, endüktansını, sıcaklığını ve yarı iletkenini (diyot, transistör) ölçebilir. Dijital multimetre ana akım haline geldi ve analog sayacın yerini aldı. Analog sayaçlarla karşılaştırıldığında dijital sayaçlar yüksek hassasiyete, yüksek doğruluğa, net ekrana, güçlü aşırı yük kapasitesine, taşınabilirliğe ve kullanımı daha kolay ve basittir.
Kapasitör, genellikle kapasitans olarak yük tutma yeteneği olarak anılır ve C harfiyle gösterilir. Tanım 1: Kondansatör, adından da anlaşılacağı gibi 'elektrik için bir kaptır', elektrik yükünü tutan bir cihazdır. İngilizce adı: kapasitör. kapasitör, çok sayıda elektronik cihazda kullanılan elektronik bileşenlerden biridir ve çapraz, kuplaj, bypass, filtreleme, ayarlama devresi, enerji dönüşümü, kontrol vb. yoluyla devre izolasyonunda yaygın olarak kullanılır. Tanım 2: Kondansatör, herhangi iki iletken Birbirinden yalıtılmış ve birbirine yakın olan elemanlar (teller dahil) bir kapasitör oluşturur.
Daha büyük kapasiteli kapasitörlerin ölçümü (5000P veya daha fazla), multimetre işaretçisi hızlı bir şekilde sağa sallanacak ve ardından yavaş yavaş sol uca dönecek, işaretçi bu kapasitörün yalıtım direncinin direnç değerini işaret ederek duracaktır. Yalıtım direnci ne kadar büyükse o kadar iyidir, genellikle ∞'a yakın olmalıdır, eğer işaretçi hareket etmezse, kapasitör bağlantısı kesilmişse, salınım geri dönmedikten sonra, kapasitör sızıntısı ciddiyse, kullanılamaz. Daha küçük kapasiteli (5000P veya daha az) kapasitör test iğnesi temelde hareket etmez.
Elektrolitik kapasitör, polarize bir kapasitans testidir, kırmızı kalem elektrolitik kapasitör negatifine, siyah kalem pozitif kutba bağlanmalıdır, kapasitans ne kadar büyük olursa, iğne salınımı o kadar büyük olur, her ölçüm kapasitörün her iki ucuna da kısa devre yaptırılmalıdır. Kapasitör şarjı kapalıyken şarj edilir.
Kristal diyotu test edin
Diyotun ileri direncini ölçün. Direnç değeri ne kadar küçük olursa o kadar iyidir.
Diyot ters direncini ölçün. Direnç değeri ne kadar büyük olursa o kadar iyidir.
Kristal Triyotun Test Edilmesi
Transistör penetrasyon akımını ölçün. Gösterildiği gibi NPN tipi tüp (PNP tipi kalem karşıt) kutuplar arası direnç çok büyük olmalıdır, bu direncin değeri ne kadar büyük olursa, transistör penetrasyon akımı ne kadar küçük olursa, işin stabilitesi o kadar iyi olur, eğer elle tutulursa Tüpün direnç değeri giderek azalır, transistörün stabilitesi çok zayıf olur.
Önceki ölçümde triyot amplifikasyonunun ölçümü, kutuplar arasındaki triyot cb artı 100K'lik bir rezistöre dayanılarak yapılmıştır; salınım açısı ne kadar büyük olursa, triyot amplifikasyonu da o kadar büyük olacak şekilde iğne sağa doğru sallanmalıdır. (Eğer herhangi bir direnç yoksa sol elinizi kullanarak bc kutuplarını aynı anda sıkıştırarak insan vücudunun direncini değiştirebilirsiniz.
