Anemometreler için ölçüm teknikleri ve seçim kılavuzu
Anemometreler için prob seçimi
{{0}} ila 100 m/s arasındaki akış hızı ölçüm aralığı üç bölgeye ayrılabilir: düşük hız: 0 ila 5 m/s; orta hız: 5 ila 40 m/s; ve yüksek hız: 40 ila 100 m/s. Anemometrelere yönelik termal problar, 0'dan 5 m/s'ye kadar doğru ölçümler için kullanılır; anemometreler için döner problar 5 ila 40 m/s arasındaki akış hızlarını ölçmek için en iyisidir; Yüksek hız aralığında en iyi sonuçları almak için Pitot tüpleri kullanılabilir. Bir anemometrenin akış hızı probunun doğru seçimi için ek bir kriter sıcaklıktır; tipik olarak bir anemometrenin termal sensörü yaklaşık +-70 C'ye kadar sıcaklıklarda kullanılır. Özel anemometrelerde 350 C'ye kadar döner problar bulunur. Pitot tüpleri +350 C ve üzeri sıcaklıklarda kullanılır.
Anemometreler için Termal Problar
Anemometrelerin termal probunun çalışma prensibi, soğuk darbeli hava akışının ısıyı termal elemandan uzaklaştırması ve sıcaklığı sabit tutan bir düzenleme anahtarı yardımıyla düzenleme akımının doğrudan iletilmesi gerçeğine dayanmaktadır. akış hızıyla orantılıdır. Türbülanslı akışta bir termal prob kullanıldığında, tüm yönlerden gelen hava akımları aynı anda termal elemana çarparak ölçüm sonuçlarının doğruluğunu etkiler. Türbülansta ölçüm yaparken termal anemometrenin akış hızı sensörü, dönen tekerlek probundan daha yüksek bir değer gösterme eğilimindedir. Yukarıdaki olay kanal ölçümleri sırasında gözlemlenebilir. Kanal türbülansını yönetmek için kullanılan farklı tasarımlara bağlı olarak düşük hızlarda bile meydana gelebilir. Bu nedenle anemometre ölçüm işleminin kanalın düz bir bölümünde yapılması gerekmektedir. Düz bölümün başlangıç noktası, ölçüm noktasının önünde en az 10 x D (CM cinsinden D=boru çapı) uzaklıkta olmalıdır; bitiş noktası ölçüm noktasından en az 4 x D sonra olmalıdır. Akışkan bölümü hiçbir şekilde engellenmeyecektir. (köşeler, ağır çıkıntılar, nesneler vb.)

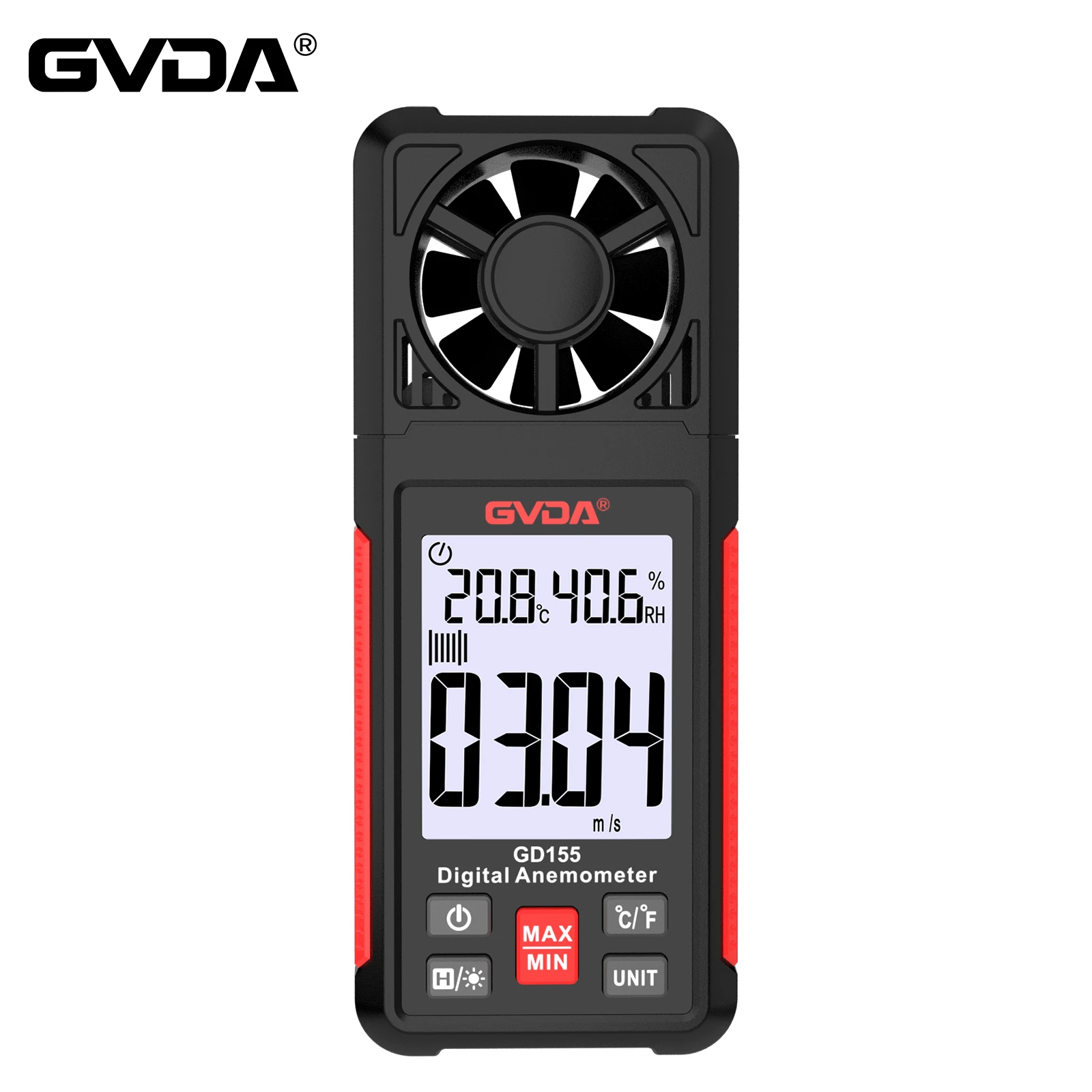

Anemometreler için Döner Tekerlekli Problar
Anemometrenin dönen tekerlek probunun çalışma prensibi, dönmenin bir elektrik sinyaline dönüştürülmesine dayanır; bu sinyal ilk olarak bir yakınlık indüktöründen geçirilir, tekerleğin dönüşünü "sayar" ve bir dizi darbe üretir ve bunlar daha sonra dönüştürülür. ve dönme hızının değerini elde etmek için dedektör tarafından işlenir. Anemometrelerin büyük çaplı probları (60mm, 100mm), küçük veya orta hızdaki türbülanslı akışları (örneğin boru hatlarının çıkışında) ölçmek için uygundur. Anemometrenin küçük çaplı probu, borunun kesitinin probun kesitinin 100 katından fazla olduğu durumlarda hava akışını ölçmek için daha uygundur.
Anemometrenin hava akışındaki konumu
Anemometrenin dönen probunun doğru ayarlanması, hava akışının rotor eksenine paralel konumlandırılmasıdır. Prob hava akımında yavaşça döndürüldüğünde gösterilen değer değişir. Okuma maksimum değere ulaştığında prob doğru ölçüm konumundadır. Boruda ölçüm yaparken, borunun düz kısmının başlangıç noktasından ölçüm noktasına kadar olan mesafe 0XD'den büyük olmalıdır, anemometrenin termal probu ve Pitot tüpü üzerindeki türbülansın nispeten az etkisi vardır.
Bir borudaki anemometrenin hava akış hızının ölçümü
Uygulama, anemometrenin 16 mm'lik probunun en yaygın kullanılanı olduğunu kanıtlamıştır. Boyutu iyi bir geçirgenlik sağlar ve 60 m/s'ye kadar akış hızlarına dayanabilir. Kanallardaki hava hızının ölçümü, uygulanabilir ölçüm yöntemlerinden biridir ve dolaylı ölçüm protokolü (ızgara ölçümü) hava ölçümleri için geçerlidir.
