Başlıca Su Terazisi Türleri
Kabarcık seviyesi, makine kurulum yüzeyinin veya plakasının düz olup olmadığını kontrol etmek ve eğim yönünü ve açısını ölçmek için kullanılan bir ölçüm cihazıdır. Şekli yüksek kaliteli çelikten yapılmıştır. Uzun ve kavisli bir cam tüp ile donatılmıştır ve sol uca eklenmiş yatay küçük bir yatay cam tüp de vardır. Tüp eter veya alkolle doldurulur ve geriye her zaman tüpün en yüksek noktasında olan küçük bir kabarcık kalır. Cam silindirin üzerindeki baloncuğun her iki ucunda pullar bulunmaktadır. Genellikle, makine fabrikada kurulduğunda, yaygın olarak kullanılan kabarcık seviyesinin hassasiyeti 0.01 mm/m, 0.02 mm/m, 0.04 mm/m, 0.05 mm/m, 0,1 mm/m, 0,3 mm/m ve 0,4 mm/m, Yani, seviyeyi 1-metre uzunluğunda düz bir cetvel veya levha üzerine yerleştirin. Uç noktalardan biri boyut farkını gösteren bir hassasiyete sahip olduğunda, hassasiyet 0,01 mm/m ise, düz cetvelin veya levhanın iki ucu arasında 0,01 mm'lik bir fark olduğu anlamına gelir. Yükseklik farkı (iki uç arasındaki 2 saniyelik farka eşdeğer), 1 m uzunluğunda h mm'lik bir yükseklik farkı olduğunda, balonun bir ölçek farkı olacaktır. Kabarcık seviyesinin prensibi, balonu cam tüpte kullanmaktır ve baloncuk her zaman en yüksek konumda tutulabilir.
Belirli bir eğim açısı için, balonun hareketini artırmak istiyorsanız (yani, iyi hassasiyet), yay yarıçapını (R) artırmanız gerekir. Seviye ölçerin ölçek başına mesafesi 2 mm ve hassasiyeti 0,01 mm/m ise, 1 m'lik iki uç arasındaki fark 2 saniyedir. Yani kabarcık tüpünün yarıçapı 206.185 metredir ve çerçeveye monte edilmiştir. Farklı hassasiyetlerin farklı yarıçapları vardır ve çerçevenin uzunluğu ile doğrudan bir ilişkisi yoktur.
Bir seviye kullanırken, önce kontrol etmelisiniz. Seviyeyi düz plaka üzerine koyun ve balonun ölçeğini okuyun, ardından seviyeyi ters çevirin ve aynı konuma getirin ve ardından ölçeği okuyun. Okumalar aynıysa, seviyenin tabanının kabarcık tüpüne bağlı olduğu anlamına gelir. arasındaki ilişki doğrudur. Aksi takdirde, ölçüm yapmadan önce okumalar tam olarak aynı olana kadar ayarlamak için ince ayar vidasını kullanmak gerekir. Seviyenin doğruluğunu kontrol etmek isterseniz, sinüs çubuğu ve mastar bloğundan oluşan bilinen açı boyutunu kullanabilirsiniz. Aynı zamanda geniş bir eğim açısı ölçmek istiyorsanız sinüs çubuğu ve terazi ile birlikte de kullanabilirsiniz.

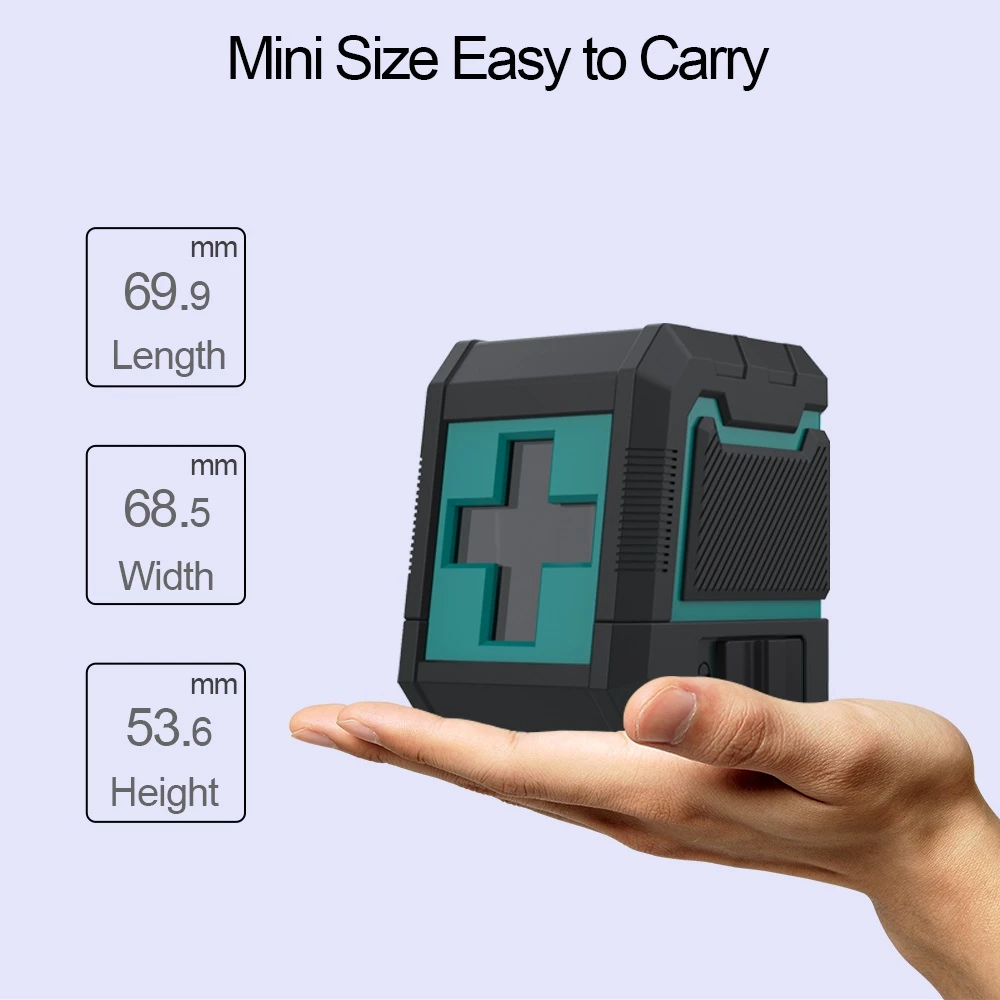

Geleneksel kabarcık tipi eğimin yerine geçen yeni tarzdaki su terazisi daha çok yol mühendisliği, mekanik ölçüm, inşaat mühendisliği, endüstriyel platformlar, petrol arama, askeri sanayi, gemiler ve eğim veya seviye gerektiren diğer durumlarda kullanılır. yerçekimi referans sistemi.
Malzeme sınıflandırmasına göre seviye, plastik seviye ve cam seviye olarak ayrılabilir. Plastik seviyenin hassasiyeti düşüktür ve cam seviyesinin doğruluğu nispeten yüksektir. SOLA, BOSCH, ECONNS, EPOCH, RISUX gibi dış pazarlarda daha iyi kalitede yüksek hassasiyet seviyeleri. Tanınmış yerli markalar şunları içerir: Dongfang Precision, Great Wall, Hengrui, vb. .
Elektronik seviye, NC torna, freze, kesme makinesi, üç boyutlu ölçüm yatağı ve diğer yatak yüzeyleri gibi yüksek hassasiyetli takım tezgahlarını ölçmek için kullanılır, 25 ölçek kaydırılarak hesaplanabiliyorsa hassasiyeti çok yüksektir. ölçerken sol ve sağ İş parçası yalnızca belirli bir eğim aralığında ölçülebilir. Elektronik seviyelerin iki ana prensibi vardır: endüktif ve kapasitif. Farklı ölçüm yönlerine göre, tek boyutlu ve iki boyutlu elektronik seviyelere de ayrılabilir. Elektronik seviyenin ölçüm kısmı temel olarak bir kabuk, bir mikrometre ve bir elektrot blister sensöründen oluşur. Elektronik kabarcık sensörünün işlevi, genel seviyenin seviyesine benzer, ancak yapısı farklıdır.
Endüktif prensip: Ölçülecek iş parçasının eğimi nedeniyle seviyenin tabanı eğildiğinde, iç sarkacın hareketinden dolayı endüksiyon bobininin voltajı değişecektir. Kapasitif seviyenin ölçüm prensibi, dairesel bir sarkacın ince bir tel üzerinde serbestçe asılı kalmasıdır. Sarkaç, dünyanın merkezinin yer çekiminden etkilenir ve sürtünmesiz bir durumda asılı kalır. Sarkacın her iki tarafında elektrotlar vardır ve boşluk aynı olduğunda kapasitans eşittir. Seviye ölçülecek iş parçasından etkileniyorsa, iki boşluk arasındaki farklı mesafeler farklı kapasitanslar ve açı farklılıkları üretecektir.
