AC voltajının lehimleme istasyonunun kesici kafasında görünmesi yaygın bir durum mudur?
Bir indüksiyon kalemi ile ölçülürse bu normaldir çünkü indüksiyon kaleminin doğruluğu çok yüksek değildir.
Lehimleme istasyonu ve sıradan elektrikli havya arasındaki fark
Sıradan elektrikli havyalar genellikle dahili ısıtma tipine ve harici ısıtma tipine ayrılır. Bu iki tip havya arasındaki temel fark, ısıtma çekirdeğinin ve ucunun konumudur. Dahili ısıtma tipi elektrikli havyanın ısıtma çekirdeği, metal bir manşonun ortasındadır ve havya ucu, ısıtma çekirdeğinin üzerine yerleştirilmiştir; harici ısıtma tipi ise ısıtma telini metal manşonun dışına sarmak ve havya ucu sağlam bir metal çubuktur.
Yapıdaki farklılığa ek olarak, iç ısıtma elektrikli havya ve dış ısıtma elektrikli havya da kullanım parametrelerinde bazı farklılıklara sahiptir. Dahili ısıtma tipi elektrikli havya, nispeten kısa bir ısınma süresine sahiptir ve güç açıldığında nispeten hızlı bir şekilde ısınabilirken, harici ısıtma tipi nispeten yavaş bir ısıtma hızına sahiptir. Dahili ısıtma tipi genellikle nispeten küçük güce sahip bir elektrikli havyadır ve yüksek güçlü olan genellikle harici bir ısıtma tipidir. Diğer bir fark ise, içten ısıtmalı tip havya ucu ısıtıcı göbeğe ayarlandığı için oksitlenmesi daha kolaydır. Hizmet ömrü kısadır; harici ısıtma tipi havya ucu ise sağlam yapısı nedeniyle nispeten uzun bir kullanım ömrüne sahiptir.
İster içten ısıtmalı tip elektrikli havya, ister dıştan ısıtmalı tip elektrikli havya olsun ortak noktaları direkt olarak 220V AC kullanmalarıdır. Bunun getirdiği sorun, kaçak akımın bir kısmının havya ucunun bulunduğu yerde oluşması ve bu durumun statik elektriğe duyarlı bileşenlere veya devrelere zarar vermesidir; Daha küçük elektrikli havyalar, küçük lehim bağlantılarının kaynaklanması için uygun olan düşük ısıtma sıcaklığına ve yavaş sıcaklık geri kazanımına sahiptir. Büyük lehim bağlantılarını lehimlerken tenekeyi eritmek kolay değildir. Küçük lehim bağlantılarını lehimlemek için yüksek güçlü bir elektrikli havya kullanırsanız, sıcaklığın çok yüksek hasara neden olması kolaydır. Bu nedenle, bir havyanın güç adaptasyonu problemini çözmesi zordur. Sıcaklığı ayarlayabilen bazı elektrikli havyalar olmasına rağmen, sıcaklık kontrol doğruluğu çok yüksek değildir.

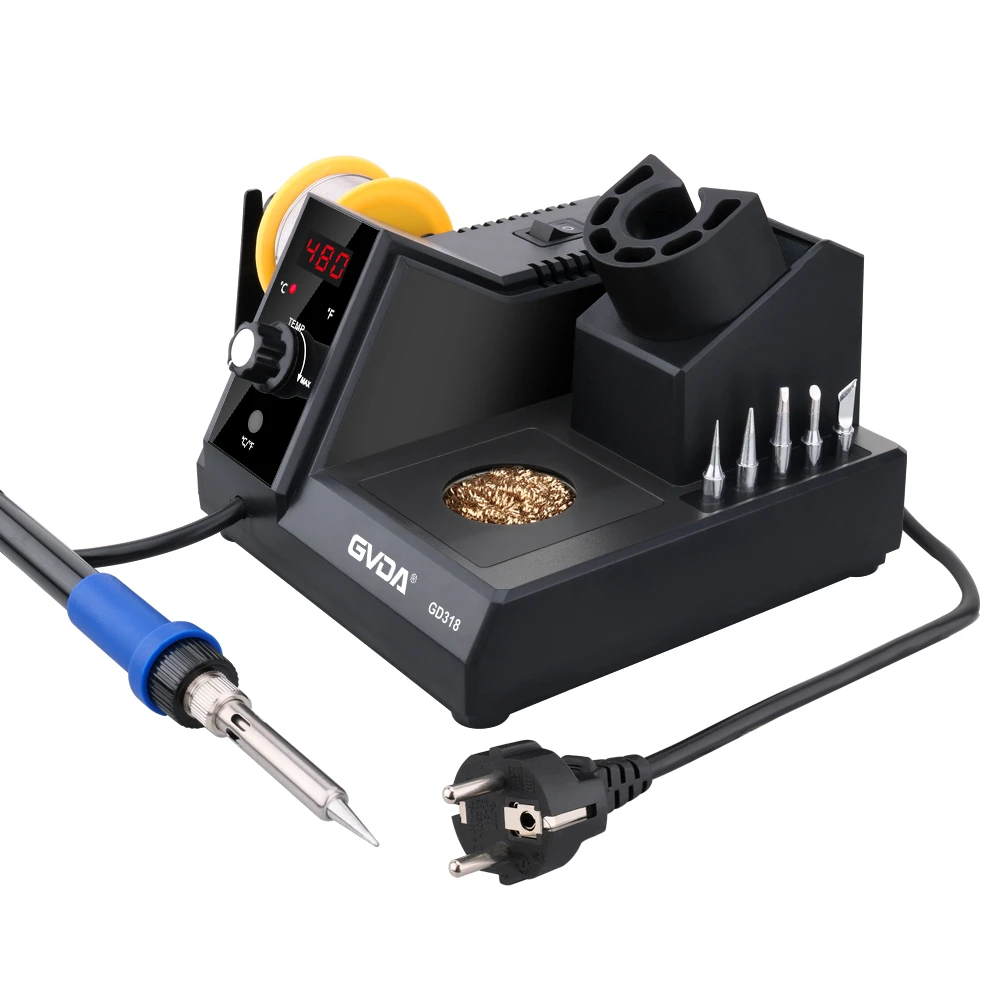

Lehimleme istasyonu aynı zamanda bir tür elektrikli havyadır. Görünüş olarak sıradan elektrikli havyalardan en büyük farkı kaynak sapına ek olarak güç kaynağı gibi ekstra bir şeyin olmasıdır. Bu şey aslında bir transformatör ve bir sıcaklık kontrol devresi ekliyor. Lehimleme istasyonunun kaynak kollarının çoğu, dahili bir ısıtma ısıtma çekirdeği kullanır. Sıradan bir elektrikli havyanın ısıtma çekirdeği ile arasındaki fark, ısıtma rezistans teline ek olarak içine bir sıcaklık algılama elemanının (genellikle bir termoelektrik ısıtma elemanı) eklenmesidir. Hatta), böylece ısıtma çekirdeğinin sıcaklığı gerçek zamanlı olarak tespit edilebilir ve sıcaklık kontrolü için sıcaklık kontrol devresine geri beslenebilir. Bazı lehimleme istasyonları, kullanımı daha sezgisel olan sıcaklığı görüntülemek ve ayarlamak için dijital ekran da kullanır.
Lehimleme istasyonunun havya çekirdeğinin güç kaynağı doğrudan 220V kullanmıyor, ancak transformatörün voltajını düşürdükten sonra, güç kaynağı voltajı yaklaşık 20V-30V oluyor. Bu şekilde, bileşenler ve devreler üzerindeki sızıntı etkisini etkili bir şekilde önleyebilen transformatörün düşürme ve izolasyonu eklenir.
Lehimleme istasyonunun nispeten basit sıcaklık kontrol devresi, genellikle tristörü kontrol etmek için bir op amp kullanılarak gerçekleştirilir. Bu devrenin yapısı nispeten basittir ve maliyeti nispeten düşüktür, ancak gerçek zamanlı sıcaklık göstergesi yoktur; sıcaklığı gerçek zamanlı olarak dijital tüpler aracılığıyla görüntülemek için tek çipli mikro bilgisayar kontrolü kullananlar da var.
Lehimleme istasyonunun kesici kafasında AC voltajının görünmesi normal mi?
Lehimleme istasyonundaki transformatörün izolasyonu nedeniyle normal şartlar altında çok az sızıntı olacaktır. Bununla birlikte, tahrik eden ısıtma çekirdeği AC voltajı olduğundan, indüksiyon kalemi ile ölçüldüğünde görüntülenebilir. Lehimleme istasyonunun güç kaynağı genellikle üç fazlı bir fişle beslenir ve toprak terminali de ısıtma çekirdeğinin etrafına çekilir. Bir kaçak sorunu bulursanız, prizin iyi topraklanmış olup olmadığını kontrol etmelisiniz.
