Anemometre ile ilgili bilgilere giriş

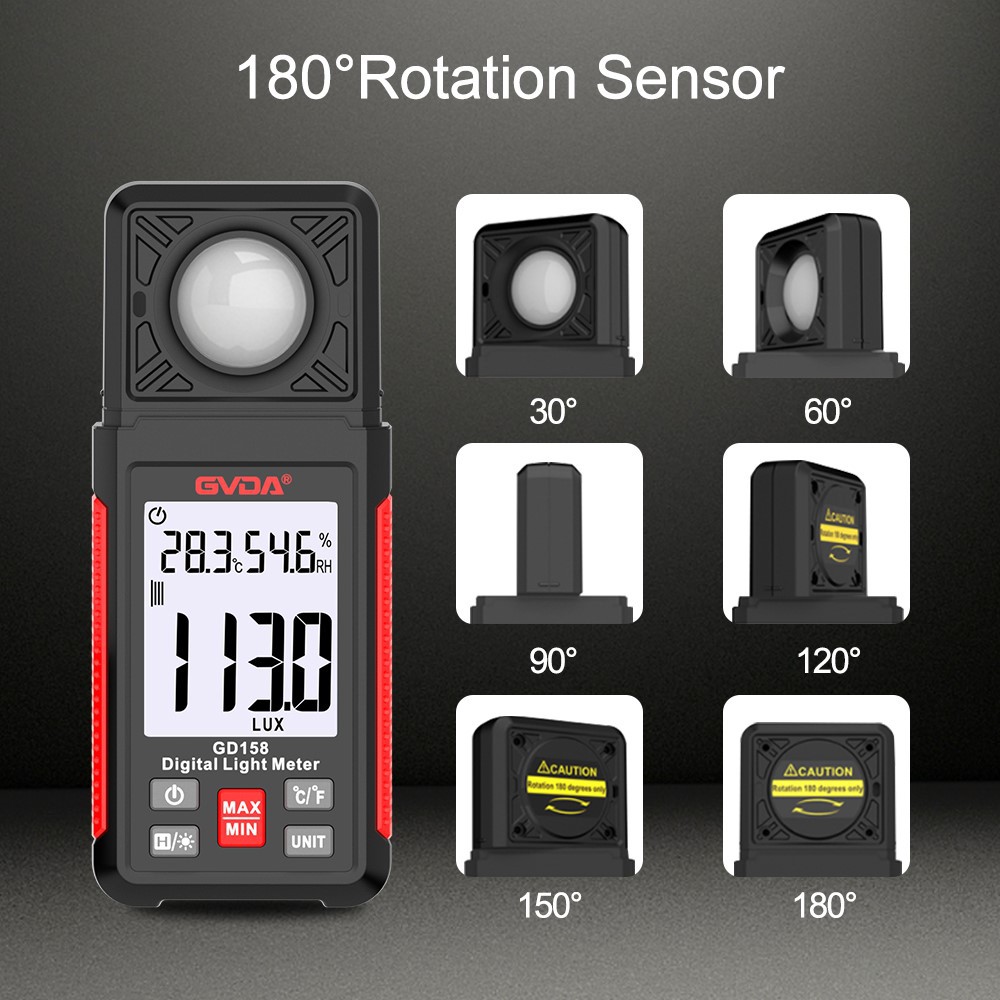

Aydınlatma ölçer, fotoelektrik test alanında yaygın olarak kullanılan bir ışık kaynağı aydınlatma ölçüm aracıdır. Bugün piyasadaki olgun ürünlerin çoğu, yalnızca tek bir aydınlatma testinin ihtiyaçlarını karşılayabilen ve gerçek zamanlı izleme ve birden fazla ışık kaynağının aydınlatmasının koordineli ayarlanması durumunda uygulanamayan tek bir işleve sahiptir. Bu tür bir uygulama için, bu yazıda taşınabilir bir düşük güçlü aydınlatma ölçer tanıtılmaktadır. Bu aydınlık ölçer, yalnızca tek bir makinenin durumu altında aydınlatma testini tamamlamakla kalmaz, aynı zamanda birden fazla ışık kaynağının aydınlatma bilgilerini gerçek zamanlı olarak izlemek için kablosuz iletişim yoluyla bir test ağı oluşturur. Test verileri gerçek zamanlı olarak merkezi kontrole iletilir
Bilgisayar, gerçek zamanlı aydınlatma ayarı için doğru veriler sağlar. Aynı zamanda, cihaz ayrıca kalibrasyon parametrelerini kolayca ayarlayabilen, ölçüm doğruluğunu iyileştirebilen ve yüksek test doğruluğuna ve kararlı çalışma durumuna sahip bir kendi kendine kalibrasyon işlevine sahiptir.
özellikler.
1 Donanım Tasarımı
Aydınlık ölçerin ana işlevi, ışık kaynağının parlaklığını test etmek ve test sonuçlarını görüntülemektir. Ağ testi modunda, lüks ölçerin ayrıca test sonuçlarını kablosuz ağ aracılığıyla ana kontrol bilgisayarına iletmesi gerekir. Yukarıdaki fonksiyonel gereklilikleri karşılamak için, ekipmanın donanımı sensörler, sinyal işleme devreleri, AD dönüştürme devreleri, çekirdek kontrolörler, insan-bilgisayar etkileşimi arayüzleri, iletişim arayüzleri ve diğer modüller, donanım bileşimi ve veri akışından oluşur.
Aydınlık ölçerin aydınlık sensörü, parlaklık bilgisini doğrusal olarak bir akım sinyaline dönüştürebilen ve parlaklık bilgisi mevcut değerin tespit edilmesiyle hesaplanabilen, yüksek hassasiyete sahip bir fotoelektrik dönüştürme cihazı olan bir silikon fotosel kullanır. Sinyal işleme devresinin ana işlevi, sensör tarafından çıkan akım sinyalini AD dönüştürme devresi tarafından tanınabilen bir voltaj sinyaline dönüştürmektir.
Silikon fotovoltaik hücrenin çıkışı zayıf bir akım sinyali olduğundan, paralel dirençlerin doğrudan dönüştürme yöntemiyle büyük bir ölçüm hatası ortaya çıkacaktır. Bu nedenle, tasarımda bir IV dönüştürme devresi oluşturmak için bir işlemsel yükselteç kullanmanın tasarım şeması seçilmiştir. Devre şematik diyagramı şekilde gösterilmiştir. Göstermek.
Pratik uygulamalarda işlemsel kuvvetlendiricinin ilgili göstergeleri de test sonuçlarını etkileyeceğinden uygun bir işlemsel kuvvetlendirici seçmek çok önemlidir. Bu tasarımda AD8571 işlemsel kuvvetlendirici seçilmiştir. Bu operasyonel amplifikatör, tek uçlu güç kaynağı, yüksek kazanç ve 20pA kadar düşük ön akım avantajlarına sahiptir. Ağırlıklı olarak hassas akım ölçümü alanında kullanılır ve aydınlık ölçer ihtiyaçlarını tam olarak karşılar.
AD dönüştürme devresi, sinyal işleme devresinden gelen analog sinyal çıkışını dijital bir sinyale dönüştürür. Aydınlık ölçerin çözünürlüğünü ve test doğruluğunu sağlamak ve düşük güç tüketimini hesaba katmak için, tasarımda 12-bit çözünürlüklü AD dönüştürme çipi AD7472 kullanılmıştır. Giriş koşullarında sinyal-gürültü oranı, kullanım gereksinimlerini tam olarak karşılayan 70dB kadar yüksektir ve akımı, uyku modunda yalnızca 50nA'dır.
Düşük güç tüketimi tasarım konsepti, referans voltajı AD78o standardı 2.5V tarafından sağlanır.
Klavye ve likit kristal ekran modülü, kullanıcılara uygun çalışma yöntemleri ve durum ekranı sağlamak için insan-bilgisayar etkileşimi arabirimi görevi görür. Kullanıcılar, aydınlatma ölçerin başlatma, bekleme ve test modu ayarlarını tamamlamak ve likit kristal ekran modülü aracılığıyla aydınlatma ölçerin gerçek zamanlı testini elde etmek için düğmeleri kullanabilir. Sonuçlar ve iş durumu bilgileri.
