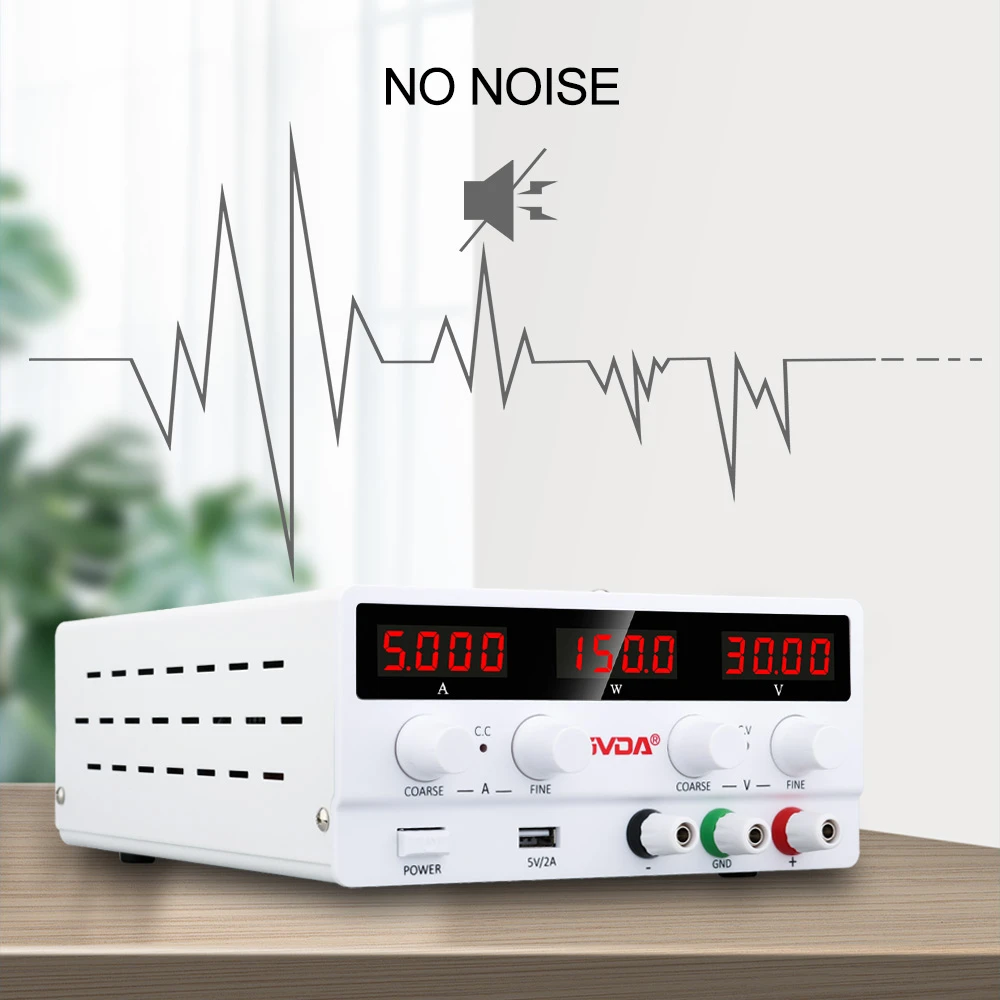

Doğrusal DC Düzenlemeli Güç Kaynağına Giriş
1) Transistör serisi DC stabilize güç kaynağı: Transistör serisi DC stabilize güç kaynağı, doğrusal bir amplifikasyon durumunda çalışır, bu nedenle hızlı tepkiye, yüksek voltaj kararlılığına ve yük kararlılığına, küçük çıkış dalgalanma voltajına ve düşük gürültüye sahiptir. Devre teknolojisi açısından kontrol devresi daha az bileşen kullanır. Ayar tüpünün anahtarlama özellikleri ve filtrenin yüksek frekans performansı için özel bir gereklilik yoktur, bu nedenle güvenilirlik yüksektir.
Seri ayarlı güç kaynaklarının ciddi bir dezavantajı, düşük verimlilikleridir. Verimliliği artırmak için düzenleme borusundaki basınç düşüşünü azaltmak ve düzenleme borusundaki kaybı azaltmak gerekir. Çözüm: ① PNP ve NPN transistörleri tamamlayıcıdır: Seri ayarlı güç kaynağının çıkış güç kaynağı akımı büyük olduğunda, ayar tüpü genellikle ortak bir toplayıcı ile bir Darlington kombinasyon tüpüne bağlanır. Çünkü transistörlerin elektriksel parametreleri aynı olduğunda ve akım yükseltme faktörü eşit tutulduğunda, tamamlayıcı bağlı kombine ayar tüpünün kollektör-verici voltaj düşüşü azalır, böylece güç kaynağının verimliliği artar; ② Önyargı yöntemi: genel ortak kolektör kombinasyonu Tüp toplayıcı ile verici arasındaki voltaj düşüşü, bir dereceye kadar öngerilim akımına bağlıdır. Önyargılı bağlantı yöntemi, çıkış akımı sabit olduğunda güç kaynağı verimliliğini etkili bir şekilde artırabilir; ③ Anahtarlama regülatörü ön ayar için kullanılır: Giriş-çıkış voltaj farkı nispeten büyük olduğunda ve çıkış akımı da nispeten büyük olduğunda, bir anahtarlama regülatörü kullanılır Seri voltaj regülatörlerinin ön-regülasyonu da gücü iyileştirmenin etkili bir yoludur yeterlik. Anahtar ön düzenlemesi güç transformatörünün birincil tarafında da ayarlanabilir.
2) Entegre doğrusal voltaj regülatörlerinin geliştirilmesi: İlk pazarda, büyük çıkışlı ve geniş uygulamalara sahip birçok entegre voltaj regülatörü üreticisi vardı. İki ana kategori vardır: yarı iletken monolitik entegre voltaj regülatörleri ve hibrit entegre voltaj regülatörleri. Devre formları, DC regülasyonlu güç kaynağı paketleri, voltaj ve akım özellikleri çok çeşitlidir. Entegre voltaj regülatörleri sabit voltajlı, ayarlanabilir, izlemeli ve değişken olarak ayrılabilir. Ancak hangi biçimde olursa olsunlar genellikle bir referans voltaj kaynağı, bir karşılaştırma amplifikatörü, bir ayarlama bileşeni, bir güç transistörü ve bir tür akım sınırlama devresinden oluşurlar. Bazı entegre voltaj regülatörlerinde ayrıca dahili mantıksal kapatma devreleri ve termal kesme devreleri bulunur. Ayrı bileşenlerden oluşan voltaj regülatörleriyle karşılaştırıldığında, entegre voltaj regülatörlerinin avantajları çok açıktır; bunlar arasında düşük maliyet, küçük boyut, kullanım kolaylığı, iyi performans ve yüksek güvenilirlik sayılabilir.
3) Sabit akım kaynağı ağ voltajı stabilizasyonlu güç kaynağı teknolojisi: Sabit akım şebeke voltajı stabilizasyonunun kullanılması, akım serisi voltaj stabilizasyonlu güç kaynaklarının bir özelliğidir. Sabit bir akım ağının kullanılması, güç kaynağının kararlılığını etkili bir şekilde artırabilir. Sabit akım şebekeleri entegre voltaj regülatörlerinde yaygın olarak kullanılmaktadır. Ayrı bileşenlerden oluşan seri regülatörler de giderek daha fazla sabit akım teknolojisini kullanıyor. Sabit akım, transistörler, alan etkili transistörler ve sabit akım diyotları gibi bileşenler kullanılarak elde edilebilir. Sabit akım diyotlarının, ayrı bileşenlere sahip seri regülatörlerde kullanılması daha uygundur.
