Dijital galvanometre kalemi nasıl kullanılır?
Sıradan elektrikli kalemler ve dijital elektrikli kalemler vardır, sıradan elektrikli kalemlerin tek bir işlevi vardır, o da ateş telini ölçmektir.
Tutmanın iki yolu var
Neon ışığı ateş telidir, ışık değil sıfır çizgisidir; voltaj aralığı 60 ila 500 volt arasında ölçülür, neon test kalemi parlamayabileceği zaman 60 voltun altındadır.
Elektrikli kalemin kullanımına ilişkin önlemler: Öncelikle kalemin içinde herhangi bir direnç olup olmadığını ve kalemin ıslak olup olmadığını gözlemleyin. Her iki durumda da kullanılamaz.

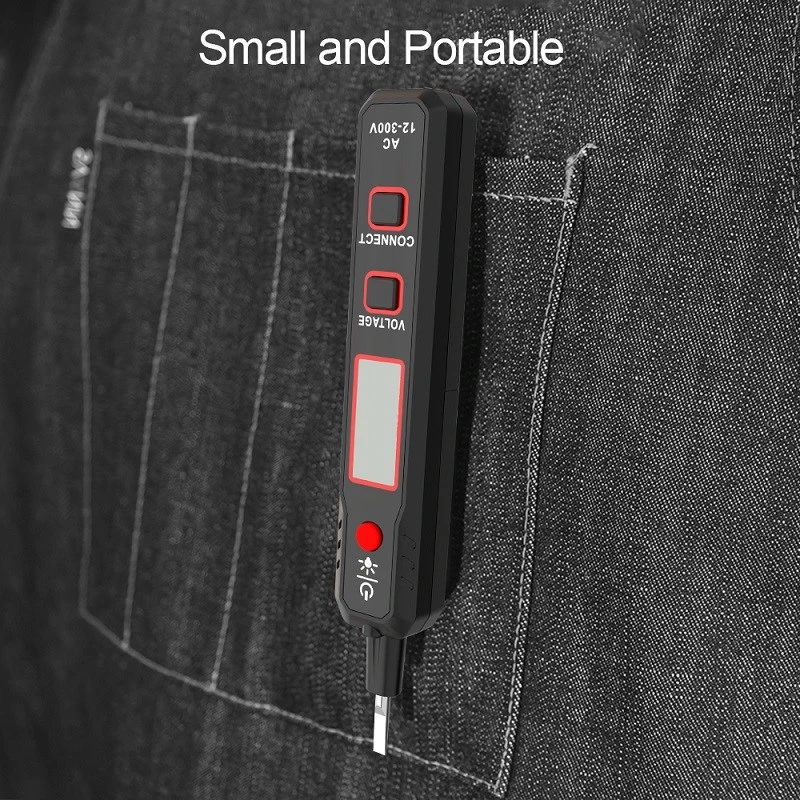

Dijital elektrikli kalem
Dijital elektrikli kalemlerin ateş telini ölçme, kesme noktalarını ölçme gibi daha fazla işlevi vardır ve bazıları açık ve kapalı olarak da ölçülebilir. Daha fazla bilgi için dün yayınladığım bu yazımı okuyabilirsiniz ↓↓↓↓↓↓
Bu iki çeşit ampulün kablolamasıdır
Biri tek bağlantılı tek kontrol kablolaması, diğeri çift kontrol kablolamasıdır. Anahtar kapatıldığında ampulün yangın teline ve sıfır teline bağlandığını görebiliriz. Böylece yangın telini ve sıfır tel ucunu test etmek için doğrudan elektrikli kalemi kullanabiliriz.
1, elektrikli kalem testi, eğer yangın telinin gücü varsa, sıfır telin de gücü vardır, sıfır hattı kopmuştur. Sıfır hattı kesildikten sonra aslında bir ampulle dizilmiş yangın teline eşit olur, elektrikli kalem testinin sıfır hattı denilen konumu aslında hala ateş hattıdır.
Çözüm: Kırılma noktasını test etmek için dijital bir kalem kullanın, geçmişi bulmak için sıfır çizgisi boyunca biraz ilerleyin.
Toplu kafa doğrudan tel yalıtım kaplamasının yakınında olabilir, elektrikli ekran yüksek voltaj sembolleri vardır!
2, yangın teli, sıfır hattı elektrik değil
Bu durum kesinlikle yangın telinin kopmuş olmasıdır, ayrıca kalemi kullanarak kesme noktasını ölçün, biraz da yangın telinin kopma noktasının yerini bulun.
3, firewire gücü, sıfır hat gücü yok, bu normal durumdur. Bu durumda ışık yanmıyorsa yalnızca duy ve lambayı kontrol edebilirsiniz. Bir multimetreniz varsa daha doğru, her iki uçtaki voltajı doğrudan ölçmek normaldir.
