Dijital ekran test kalemi nasıl kullanılır?
(1) Düğme açıklaması:
(A tuşu) DIRECT, direkt ölçüm butonu (LCD ekrandan uzakta), yani kalem ucunu doğrudan çizgiye dokunmak için kullanırken, lütfen bu butona basın.
(B tuşu) ENDÜKTANS, endüktif ölçüm butonu (LCD ekrana daha yakın), yani kalemin ucu ile çizgiye dokunduğunuzda lütfen bu butona basınız.
Not: Elektrikli kaleme nasıl baskı yapılırsa yapılsın, LCD ekrandan daha uzakta olanın doğrudan ölçüm anahtarı olduğunu lütfen unutmayın; LCD'ye daha yakın olanı sensör tuşudur.

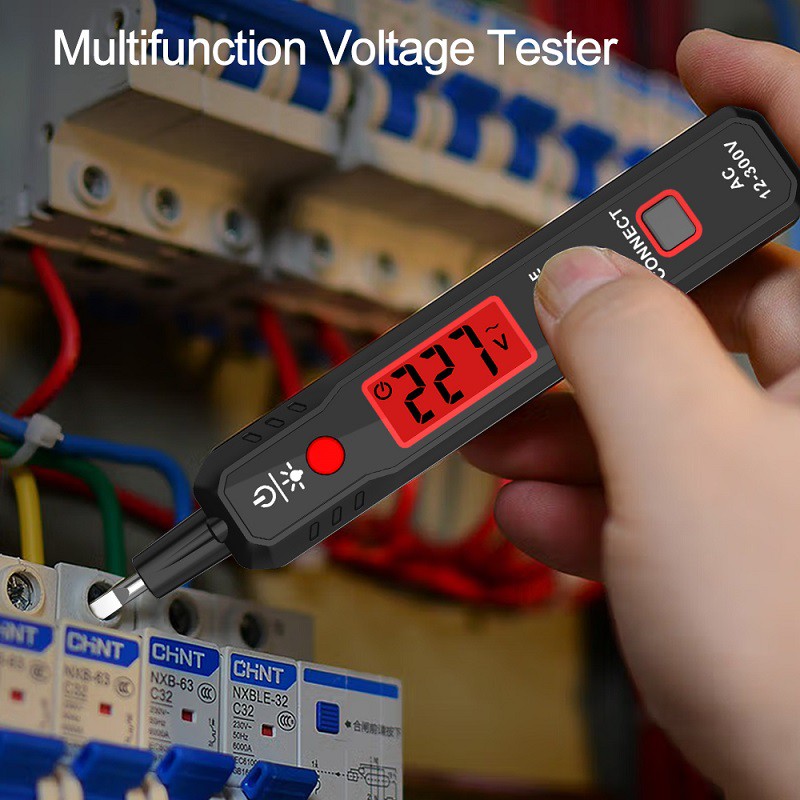

(2) Dijital göstergeli test kalemi, 12-250 V AC ve DC'nin doğrudan tespiti ve nötr telin, faz telinin ve AC gücünün kesme noktasının dolaylı tespiti için uygundur. Ölü iletkenlerin sürekliliğini de ölçebilir.
(3) Doğrudan algılama:
①Son sayı ölçülen voltaj değeridir.
②Yüksek kesmenin ekran değeri yüzde 70'in altında olduğunda, düşük kesme değerini gösterecektir.
③ Doğru akımı ölçerken diğer kutba elinizle dokunun.
(4) Dolaylı algılama: B tuşunu basılı tutun ve kalem ucunu güç hattına yaklaştırın. Güç hattı şarj edilirse, dijital ekran kaleminin ekranı yüksek voltaj sembolü gösterecektir.
(5) Kesme noktası algılama: B tuşunu basılı tutun ve tel boyunca boylamasına hareket edin, görüntü penceresinde görüntü olmayan yer
kesme noktası.
Test kalemlerinin sınıflandırılması
Ölçülen voltajın seviyesine göre:
1. Yüksek gerilim ölçüm kalemi: 10kv ve üzeri projeler için kullanılır ve elektrikçiler için günlük bir test aracıdır.
2. Alçak gerilim test kalemi: hat gerilimi 500V ve altında olan yüklü nesnelerin tespiti için kullanılır.
3. Zayıf akım test kalemi: elektronik ürünleri test etmek için kullanılır, genel test voltajı 6v--24v'dir. Kullanım kolaylığı için elektrikli kalemin kuyruğunda genellikle klipsli bir kurşun tel bulunur.
İletişim şekline göre:
1. Temas test kalemi: elektrikli cisimlerle temas ederek elektrik sinyallerini elde eden bir algılama aracı. Genellikle şekil, test kalemi ve düz uçlu tornavida olarak da kullanılabilen düz uçlu bir tornavidadır; ölçüm verilerini doğrudan LCD penceresinde görüntüleyen bir kalem tipidir.
2. Endüktif test kalemi: Fiziksel temas olmadan endüktif testi benimser. Kontrol hattı, iletken ve soket üzerindeki voltajı kontrol edebilir veya kablo boyunca açık devre konumunu kontrol edebilir. Test personelinin kişisel güvenliği büyük ölçüde garanti edilebilir.
