Akım ölçümü, bir DMM ile diğer miktarları ölçmekle aynı şey değildir. Doğru akım ölçüm yöntemi, dijital multimetreyi doğrudan test edilen devreye bağlamaktır, böylece test edilen devrenin akımı doğrudan multimetrenin dahili devresine akar. Dolaylı ölçüm yöntemi, devrenin açılmasını ve multimetrenin test edilen devreye bağlanmasını gerektirmez. Dolaylı yöntem bir akım pensi kullanır.
doğrudan ölçüm
1. Devre gücünü kapatın
2. Sayacı devreye bağlamak için devrenin bağlantısını kesin veya devrenin lehimini sökün
3. İlgili AC (A~), DC (A--) dişlisini seçin

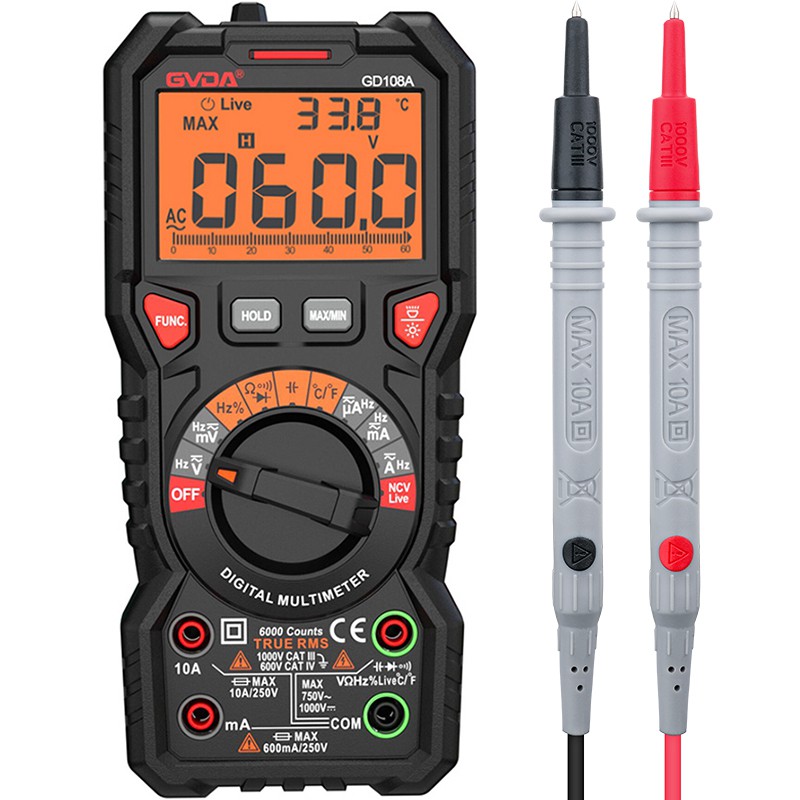

4. Siyah test ucunu COM soketine ve kırmızı test ucunu 10A jakına (10A) veya 300mA jakına (300mA) takın. Hangi krikonun seçimi esas olarak olası ölçümlere dayanmaktadır.
5. Test uçlarını seri olarak bağlantısı kesilmiş devre parçasına bağlayın.
6. Devre gücünü açın
7. Okumaları gözlemleyin ve birimleri not edin.
Not: DC ölçerken, test probu ters bağlanırsa "-" görünür.
giriş koruması
Yaygın bir hata, voltajı test etmeye çalışırken test uçlarını mevcut jaklara koymaktır. DMM'lerdeki küçük değerli dirençler voltaj kaynağında kısa devre yapabilir. Dijital multimetreden büyük bir akım akar. Multimetre yeterince korunmazsa, sadece ölçüm cihazına ve devreye zarar vermekle kalmaz, aynı zamanda operatöre de zarar verir. Yüksek voltajlı devrelerde (480 volt veya daha yüksek) daha büyük bir tehlike vardır.
Therefore, the digital multimeter should have a large enough current input protection fuse. Meters without current input fuses cannot be used in high energy circuits (>240V ac). Sigortalı bir dijital multimetre kullanarak, sigorta yeterince büyük bir kapasiteye sahip olmalıdır.
Yüksek enerjili arızaları gidermek için miktar. Sigortanın voltaj değeri, beklediğiniz maksimum voltajdan yüksek olmalıdır. Örneğin, multimetrelerden biri
20A, 250V sigorta, 480V devresini ölçerken multimetreyi koruyamaz. 20A, 600V'luk bir sigorta, multimetre 480V'luk bir devreyi ölçtüğünde koruyucu bir rol oynayabilir.
Şimdiki test
Bazen ölçmek istediğiniz akım değeri dijital multimetrenin aralığını aşıyor veya saha koşulları akımı ölçmek için devreyi açmanıza izin vermiyor. Akım pensleri, yüksek hassasiyete ihtiyaç duymadan yüksek akımlarda (genellikle 2A'dan büyük) test yaparken çok kullanışlıdır. Bir akım kelepçesi, telin etrafındaki akımı ölçer ve onu bir dijital metrenin kaldırabileceği bir değere dönüştürür.
İki temel akım probu vardır: sadece AC ölçümleri için kullanılan akım trafosu tipi. AC veya DC akımı ölçmek için Hall etkisi probları.
Akım dönüştürücü tipi. 1 mA genellikle 1 amperi temsil etmek için kullanılır. 100 amperlik bir akım değeri, bir DMM ile güvenli bir şekilde ölçülebilen 100 mA olur. Kabloları "mA" ve "Com" jaklarına bağlayın ve fonksiyon seçme düğmesini AC mA konumuna çevirin.
Hall etkisi probu. 1 amp'lik bir AC veya DC değerini temsil etmek için 1 milivolt kullanın. Örneğin, 100 amper AC akımı 100 milivolt AC voltajına dönüştürülür. Test uçlarını "V" ve "Com" jaklarına bağlayın. Fonksiyon seçim düğmesini "V" veya "mV" konumuna çevirin. Şu anda, multimetre 1 amperlik akımı temsil etmek için 1 milivolt kullanır.
Akım ölçümü için bir devreyi sökerken veya sökerken, test edilecek devrenin gücü kesilmelidir. Küçük akımlar da tehlikeli olabilir.
Akım deliklerine yerleştirilmiş test uçları ile voltajları test etmeyin. Saate zarar verebilir veya kişisel güvenliği tehlikeye atabilir.
Fluke 80i-400 gibi invertör tipi akım probları. DMM, gerçek 1A sinyalini temsil etmek için 1mA ekran kullanır.
Fluke I-1010 Hall Etkisi Probu, çok yüksek AC veya DC akımlarını ölçebilir. Akımı voltaj sinyaline dönüştürür.
1mV'luk bir voltaj göstergesi, 1A'lık gerçek bir akımı temsil eder.
