Alçak gerilim hatlarında kaçak ve elektrik hırsızlığı sorunlarını kontrol etmek için pens ampermetre nasıl kullanılır?

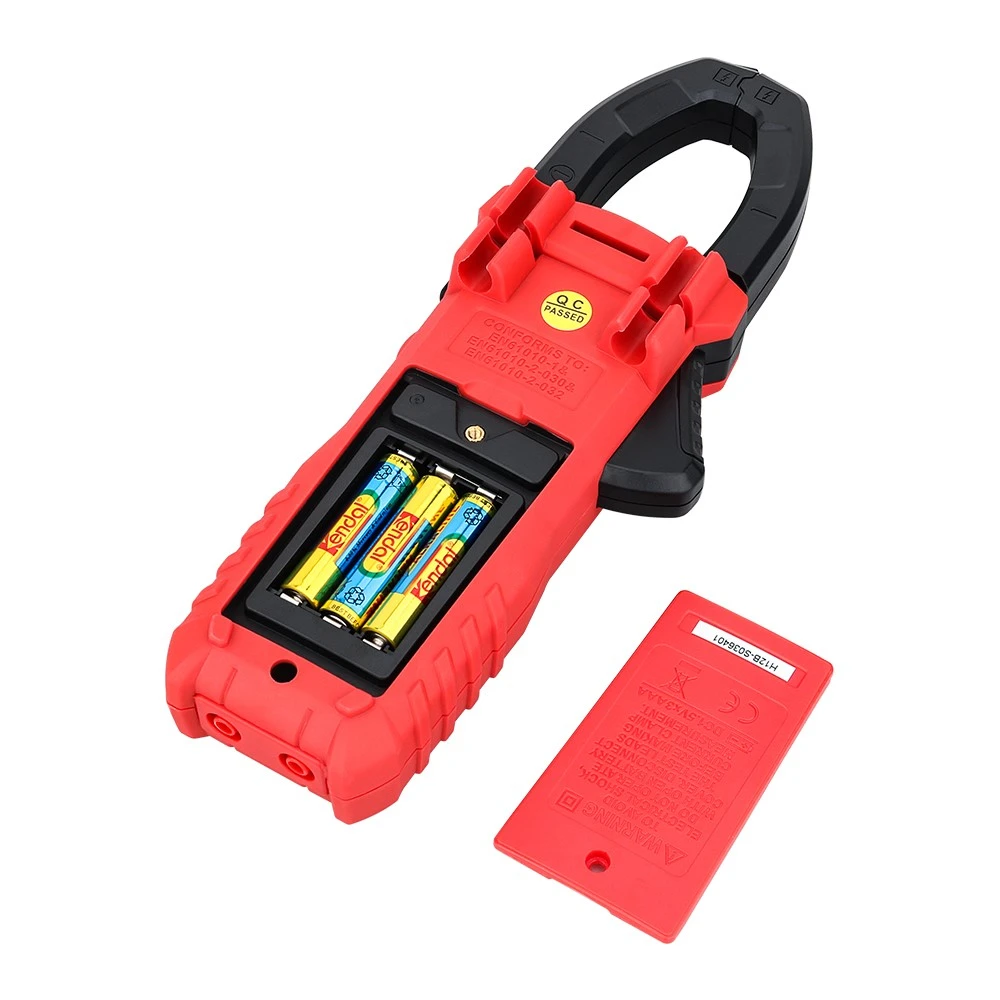

Kelepçe ampermetresi bir akım transformatörü ve bir ampermetreden oluşur. Anahtar sıkıldığında akım trafosunun demir çekirdeği açılabilir; akımın ölçüldüğü tel, demir çekirdeğin açık boşluğundan onu kesmeden geçebilir ve anahtar açıldığında demir çekirdek kapatılır.
Test edilen devrenin demir çekirdekten geçen teli, akım transformatörünün birincil bobini haline gelir ve burada ikincil bobinde akım yoluyla bir akım indüklenir. Daha sonra ikincil bobinleri bağlayan ampermetrede bir gösterge olacaktır - test edilen devrenin akımını ölçün.
Pens ampermetre, vites değiştirme anahtarı aracılığıyla farklı aralıklara değiştirilebilir. Ancak vites değiştirirken güç açıkken çalıştırılmasına izin verilmez. Pens ampermetrelerin doğruluğu genellikle yüksek değildir, genellikle 2,5 ila 5 seviyedir.
Kullanım kolaylığı açısından, sayaçta farklı seviyelerde akım ve gerilim ölçüm fonksiyonları sağlayan farklı aralıklarda anahtarlar bulunmaktadır.
Akımı ölçmek için sıradan bir ampermetre kullanıldığında, ampermetrenin ölçüm için bağlanmadan önce devrenin kesilmesi ve kapatılması gerekir. Bu oldukça zahmetli bir durumdur ve bazen normal çalışan bir motor buna izin vermez.
Şu anda devreyi kesmeden akımı ölçebilen bir kelepçe ampermetre kullanmak çok daha uygundur. Kelepçe ampermetresi, alçak gerilim hatlarında kaçak veya elektrik hırsızlığını kontrol etmek için en iyi araçtır.
1. Artık akımla çalışan koruyucunun kendisinde bir sorun olup olmadığını belirleyin.
Yöntem: Dağıtım trafosunda alçak gerilim hattını kontrol eden AC kontaktörünün çıkış tarafındaki faz hattındaki sigortayı ayırın. Kaçak akım eylemi koruyucusu bu sırada normal şekilde çalışabiliyorsa, makinenin kaçak akım eylemi korumasının iyi olduğu doğrulanır. Aksi takdirde kalan elektriksel mekanizma koruyucusu incelenip değiştirilmelidir.
2. Hangi faz hattında sızıntı olduğunu kontrol edin ve belirleyin
Yöntem: Dağıtım transformatöründe, alçak gerilim hattını kontrol eden AC kontaktörünün çıkış tarafındaki nötr telin bağlantısını kesin, ardından çıkarılan sigorta çekirdeğini fazlardan birine takın ve fazı ölçmek için bir pens ampermetre kullanın. ölçülen akım o fazın kaçak akımıdır. Diğer kaçak fazların kaçak akımını da aynı şekilde sırayla ölçün.
Hat üzerinde faz hattı topraklamasını önlemek için (kısmi deşarj yoksa, güç frekansı test transformatörü, tam otomatik dönüşüm oranı test cihazı, toprak iletim direnci test cihazı, frekans dönüşüm serisi rezonans test cihazı, kablosuz yüksek voltaj nükleer faz cihazı), tek hat-tek toprak yöntemi (Elektrik vb.) Büyük bir akım cihaza zarar verir. Test yaparken, tespit edilen değer çok küçükse önce pens ampermetreyi yüksek akım dişlisine ayarlayın; ardından pens ampermetreyi değiştirin. tespit için miliamper donanımına. Nereden: Home of Electrical Technology.
3. Sızıntı olan faz hattını belirledikten sonra sızıntının yerini belirleyin.
Yöntem: Dağıtım transformatöründe, sigorta çekirdeğini kontrol edilecek faz hattına yerleştirin, nötr hattın ve diğer iki fazın sigortalarını ayırın ve konumu belirlemek için canlı faz hattını tespit etmek üzere kutup üzerinde bir pens ampermetre kullanın sızıntıdan. Verimliliği artırmak amacıyla tırmanma direği konumu hattın ortasında seçilebilir. Muayene ile sızıntı yerinin hattın ilk yarısında mı yoksa ikinci yarısında mı olduğu belirlenebilir ve daha sonra sızıntıdan şüphelenilen hat kesimi tespit edilir. Benzer şekilde, algılama sınırlamaları azaltılmıştır.
Son olarak, belirlenen daha küçük aralık dahilinde faz hattı sütunu izolatörlerini test edin ve ayrıntılı konumu belirlemek için bu aralık dahilinde faz hattına bağlı abone hattı faz hatlarını test edin (yerde yapılabilir veya izolatörleri test ederken de yapılabilir). sızıntıdan.
