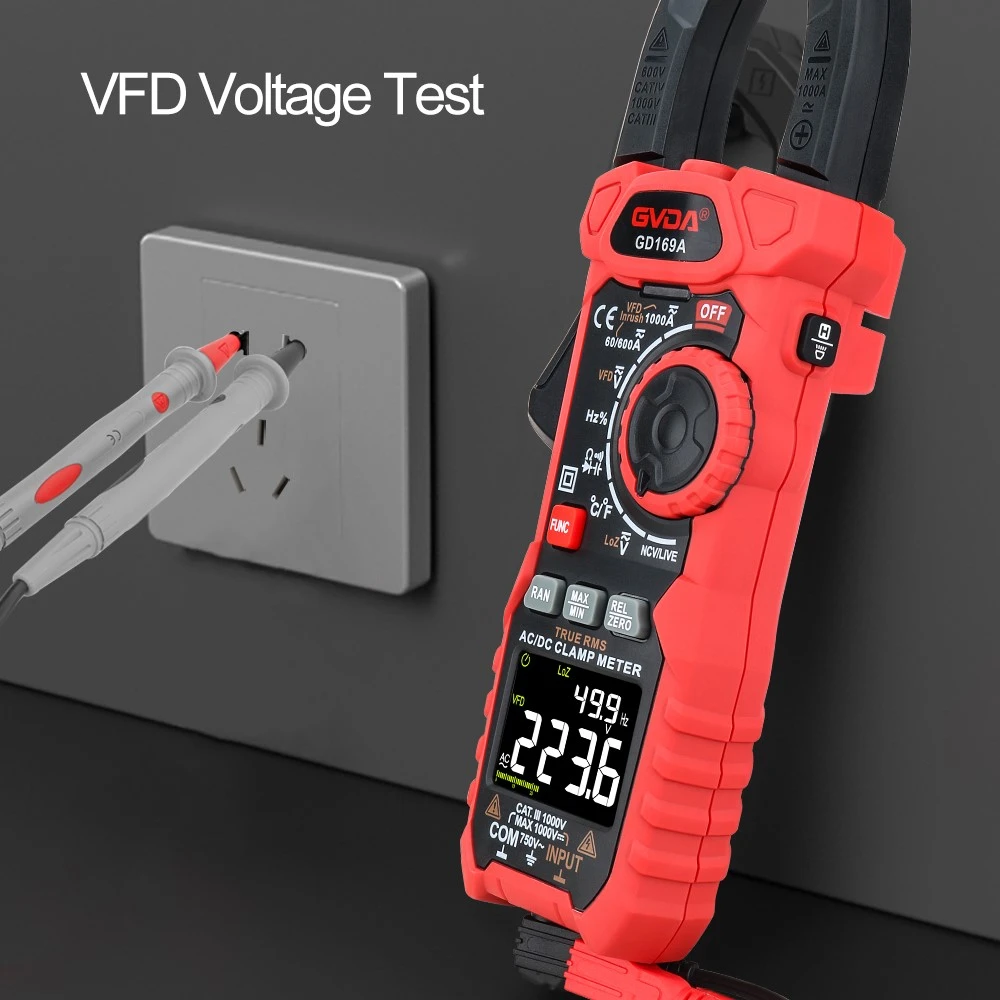

Pens ampermetrenin doğru şekilde çalıştırılması ve kullanılması
Akımı tespit etmek için pens ampermetre kullanırken, ölçülecek bir iletkeni (kabloyu) kelepçelediğinizden emin olun. İki kabloyu (paralel kablolar) sıkıştırırsanız akım algılanamaz. Ek olarak, kelepçe ampermetresinin merkezini (çekirdeği) tespit etmek için kullanırken, algılama hatası küçüktür. Ev aletlerinin güç tüketimini kontrol ederken hat ayırıcı kullanmak daha uygundur. Bazı hat ayırıcılar algılama akımını 10 kat artırabilir, böylece 1A'nın altındaki akım algılamadan önce yükseltilebilir. DC akımını tespit etmek için bir DC kelepçe ampermetresi kullanın. (DCA), eğer akım ters yönde akarsa negatif bir sayı görüntülenir. Bu işlev, aracın aküsünün şarjlı veya boş durumda olup olmadığını tespit etmek için kullanılabilir.
Gerçek geçerli değer tespiti
Ortalama değer yöntemi kelepçe ampermetresi, AC algılama yoluyla sinüs dalgasının ortalama değerini algılar ve etkin değer olarak 1,11 kat (sinüzoidal AC) yükseltildikten sonraki değeri görüntüler. Sinüs dalgaları ve farklı dalga biçimi oranlarına sahip çarpık dalgalar dışındaki dalga biçimleri de tespit edilebilir. Ayrıca 1,11 kat büyütüldükten sonra da görüntülendiğinden gösterge hatası oluşacaktır. Bu nedenle sinüs dalgaları ve bozuk dalgalar dışındaki dalga biçimlerini tespit ederken lütfen gerçek etkin değeri doğrudan test edebilen bir pens ampermetre seçin.
Sızıntı tespiti
Kaçak tespiti sıradan akım tespitinden farklıdır. İki (tek fazlı 2-kablo tipi) veya üç (tek fazlı 3-kablo tipi, üç fazlı 3-kablo tipi) kelepçelenmelidir. Topraklama kablosu da algılama için kelepçelenebilir. Alçak gerilim devrelerindeki kaçak akımı tespit etmeye yönelik yalıtım yönetimi yöntemi, birincil karar verme aracı haline geldi. Onaylanmasından bu yana (1997 yılında elektrikli ekipmanlara ilişkin teknik standartların revizyonu), binalarda ve kapatılamayan binalarda kullanılmaktadır. Fabrikalar, kaçak akımı tespit etmek için kademeli olarak kaçak akım pens metrelerini kullanır.
Pens ampermetre, akımı ve ampermetreyi birleştiren bir alettir. Dijitalin önemli bir dalıdır. Çalışma prensibi akım ölçümüyle aynıdır. Pens ampermetre, bir akım transformatörü ve bir ampermetrenin birleşimidir. Anahtar sıkıldığında akım trafosunun demir çekirdeği açılabilir; ölçülen akımın geçtiği tel, demir çekirdeğin açık boşluğundan onu kesmeden geçebilir ve anahtar bırakıldığında demir çekirdek kapanır. Test edilen devrenin demir çekirdekten geçen iletkeni, akımın ikincil bobinde indüklendiği akım transformatörünün birincil bobini haline gelir. Sonuç olarak, ikincil bobine bağlanan ampermetre, test edilen devrenin akımını ölçmek için bir göstergeye sahip olacaktır.
Pens ampermetre esas olarak bir akım transformatörü, bir pens anahtarı ve reaksiyon kuvveti aletine sahip bir doğrultucu manyetoelektrik sisteminden oluşur.
Pens ampermetre transformatörle aynı prensipte çalışır. Birincil bobin, bir 1-dönüş transformatörünün birincil bobinine eşdeğer olan kelepçe tipi demir çekirdekten geçen bir teldir. Bu bir yükseltici transformatördür. İkincil bobin ve ölçüm için kullanılan ampermetre ikincil bir devre oluşturur. Telden alternatif bir akım aktığında, alternatif bir manyetik alan ve ikincil devrede indüklenen bir akım üreten, bobinin bu dönüşüdür. Akım boyutunun birincil akıma oranı, birincil ve ikincil bobinlerin sarım sayısının ters oranına eşdeğerdir. . Kelepçe ampermetresi büyük akımları ölçmek için kullanılır. Akım yeterince büyük değilse, pens ampermetre aracılığıyla ana iletkenin dönüş sayısını artırabilir ve ölçülen akım sayısını dönüş sayısına bölebilirsiniz.
Kelepçe ampermetrenin çekirdek tipi akım transformatörünün sekonder sargısı demir çekirdeğe sarılır ve AC ampermetreye bağlanır. Birincil sargısı, transformatörün merkezinden geçen, test edilen iletkendir. Düğme aslında bir aralık seçim anahtarıdır ve anahtarın işlevi, test edilen kabloyu kelepçeleyebilmesi için geçiş-çekirdek transformatörünün çekirdeğinin hareketli kısmını açmak ve kapatmaktır.
