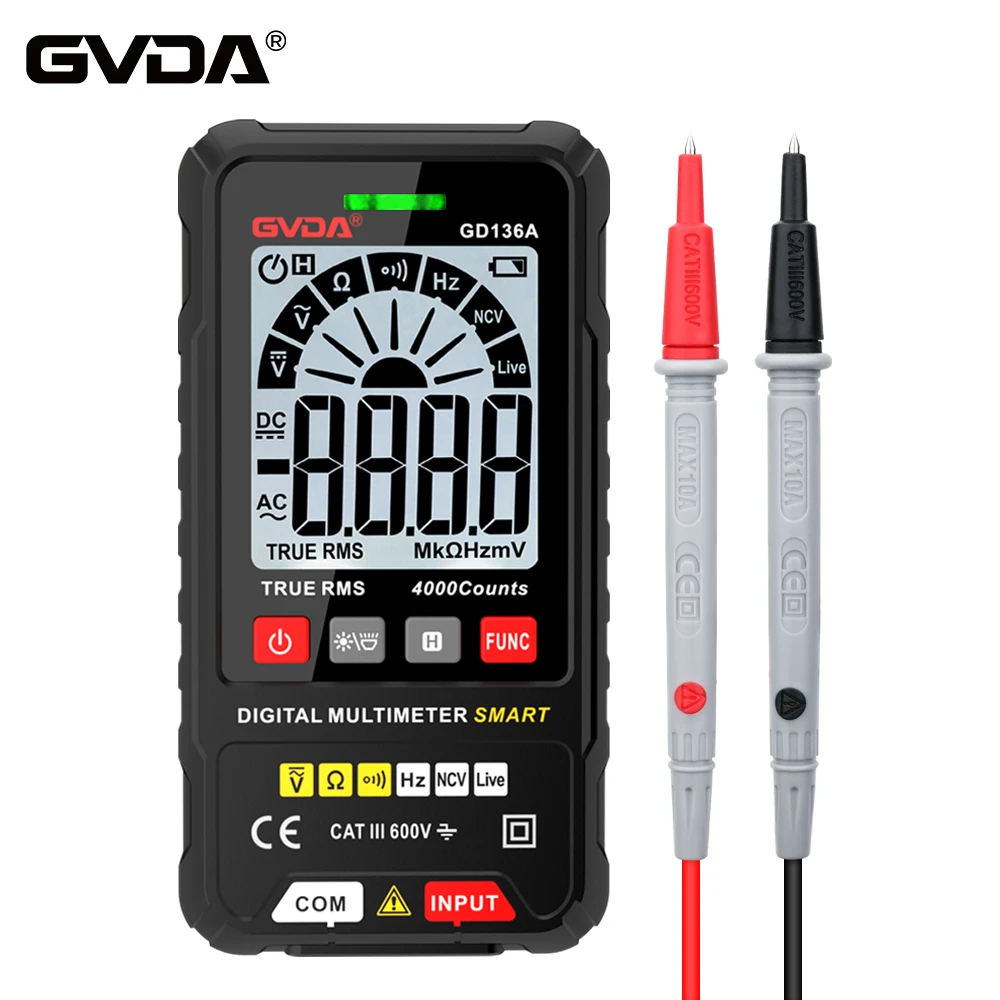

Multimetre ile kısa devre, açık devre ve sızıntı nasıl yargılanır
Kısa devre, açık devre ve sızıntıyı belirlemek için bir multimetre kullanma yöntemi:
Kısa devre: Güç kaynağını ayırın, direnci ölçün ve direnç çok küçük veya hatta sıfırsa, kısa devre (metalik kısa devre);
Açık Devre: Güç kaynağının bağlantısını kesin, direnci ölçün ve direnç sonsuz olduğunda, açık bir devre (açık devre)
Sızıntı: Güç kaynağını bağlayın ve gövdenin voltajını zemine ölçün. Voltaj değeri yüksek olduğunda, sızıntı olarak kabul edilir; Canlı ve nötr kablolar arasındaki akım farkını ölçün ve sıfır değilse sızıntı olacaktır.
Yukarıdakiler, devre hatalarını teşhis etmek için bir multimetre kullanma prensibidir, ancak gerçek devre hatası teşhisinde bazı küçük farklılıklar vardır.
Ardından, devre kısa devrelerini, açık devreleri ve gerçek devrelerde sızıntıyı belirlemek için bir multimetrenin nasıl kullanılacağına bir göz atalım.
1: Özet
Aşağıdaki resim, gelecekte kullanım için kaydedilebilen bir multimetre ile kısa devreleri, açık devreleri ve sızıntıyı kontrol etme yöntemleri hakkındaki özetimdir.
2: Kısa devre belirlemek için bir multimetre kullanın (örnek olarak 220V devre almak)
(1) Devrenin güç kaynağını ayırın.
(2) Devrenin her dalının devre kesicilerini kesin
Amaç: Şube yollarının ana yollar üzerindeki etkisini ortadan kaldırmak.
(3) Ana devrenin canlı ve nötr kabloları arasındaki direnci ölçün. Direnç değeri 0 ise, ana devrede bir kısa devre (metal Xing kısa devre) oluştu.
Dikkat: Ana devrede bir kısa devrenin varlığını belirledikten sonra, ana devredeki diğer cihazların kablo terminalleri arasındaki direnci ölçmeye devam edin. Kısa devre noktalarını sırayla tanımlayın.
(4) Ana devreyle aynı yöntemi kullanarak, her dalda kısa devre noktaları olup olmadığını kontrol edin.
Dikkat: Devrenin kısa devre arıza noktasını belirlemek zordur, ancak devre şemasını takip ettiğimiz sürece,
Devreyi ana ve dal devrelerine göre küçük bloklara bölün, direnç değerini sabırla ölçün ve her şey kolayca çözülebilir.
3: Açık devreyi belirlemek için çoklu sayaç (örnek olarak 220V devreyi alıyor)
Devre kırma kararı, devre kırma sırasında sonsuz dirence dayanabilir,
Ancak devre karmaşık olduğunda, güç kaynağını bağlayabiliriz,
Ardından anormallik noktalarını tanımlayın (gösterge ışıkları açılmıyor veya anormal çalışan diğer cihazlar),
Devre şemasına göre, zemin voltajını adım adım ölçün.
Belirli bir bileşenin yer voltajı 0 olduğunda, önünde bir devre kırılması olduğunu gösterir, yukarı doğru aramaya devam edin.
Kırılma noktası belirlenene kadar.
